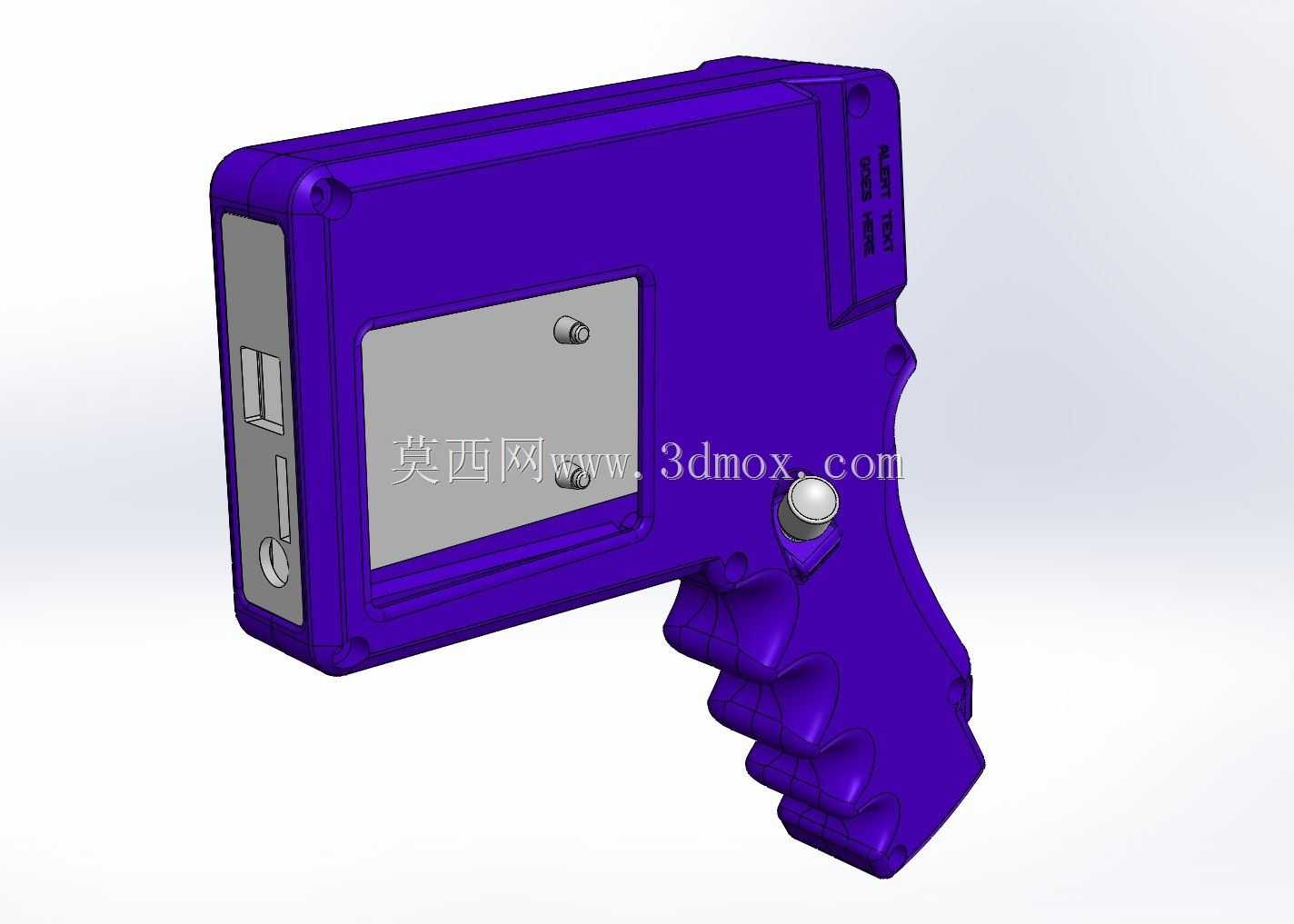

适配MEGA2650的2.8英寸TFT手持现场作业机箱

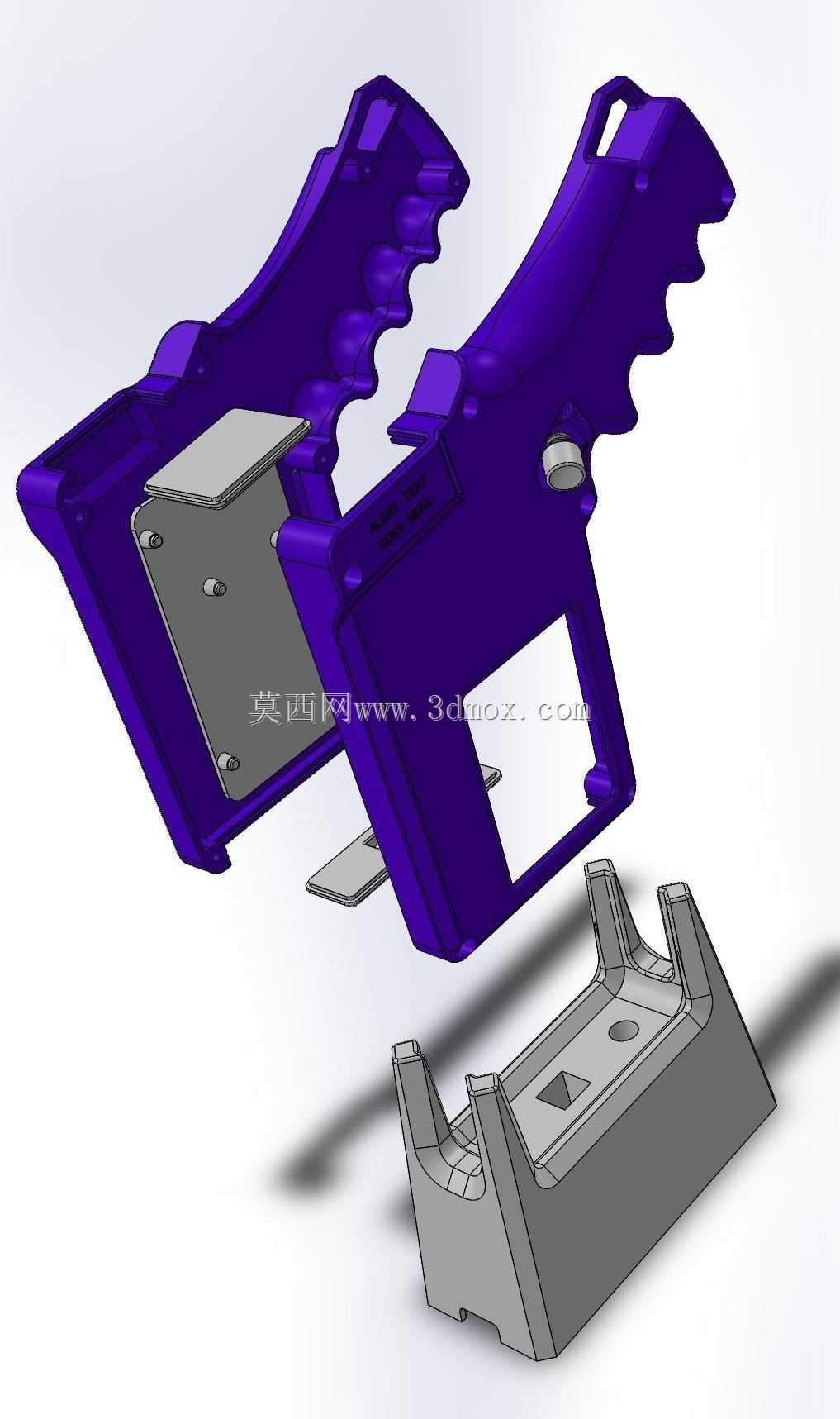

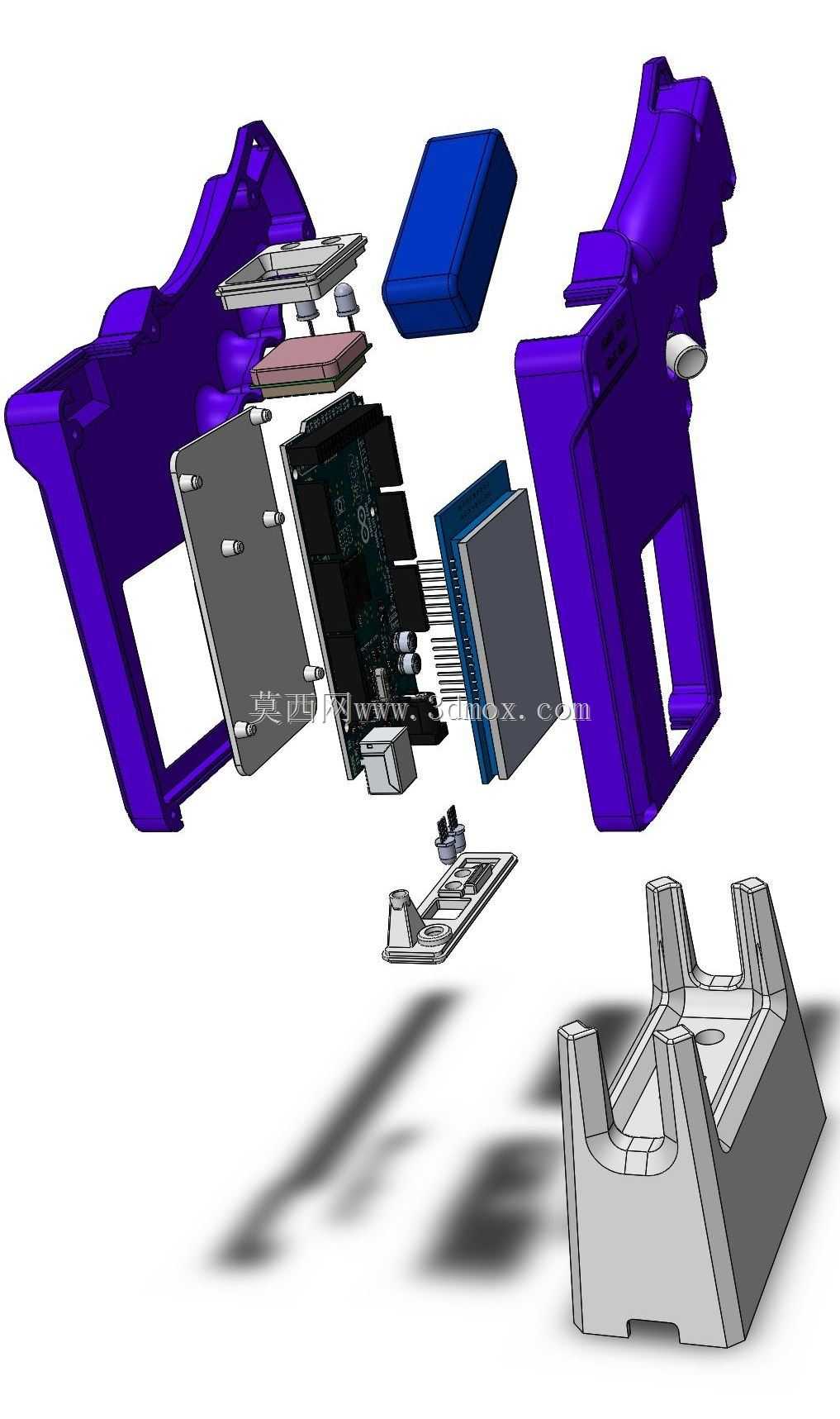

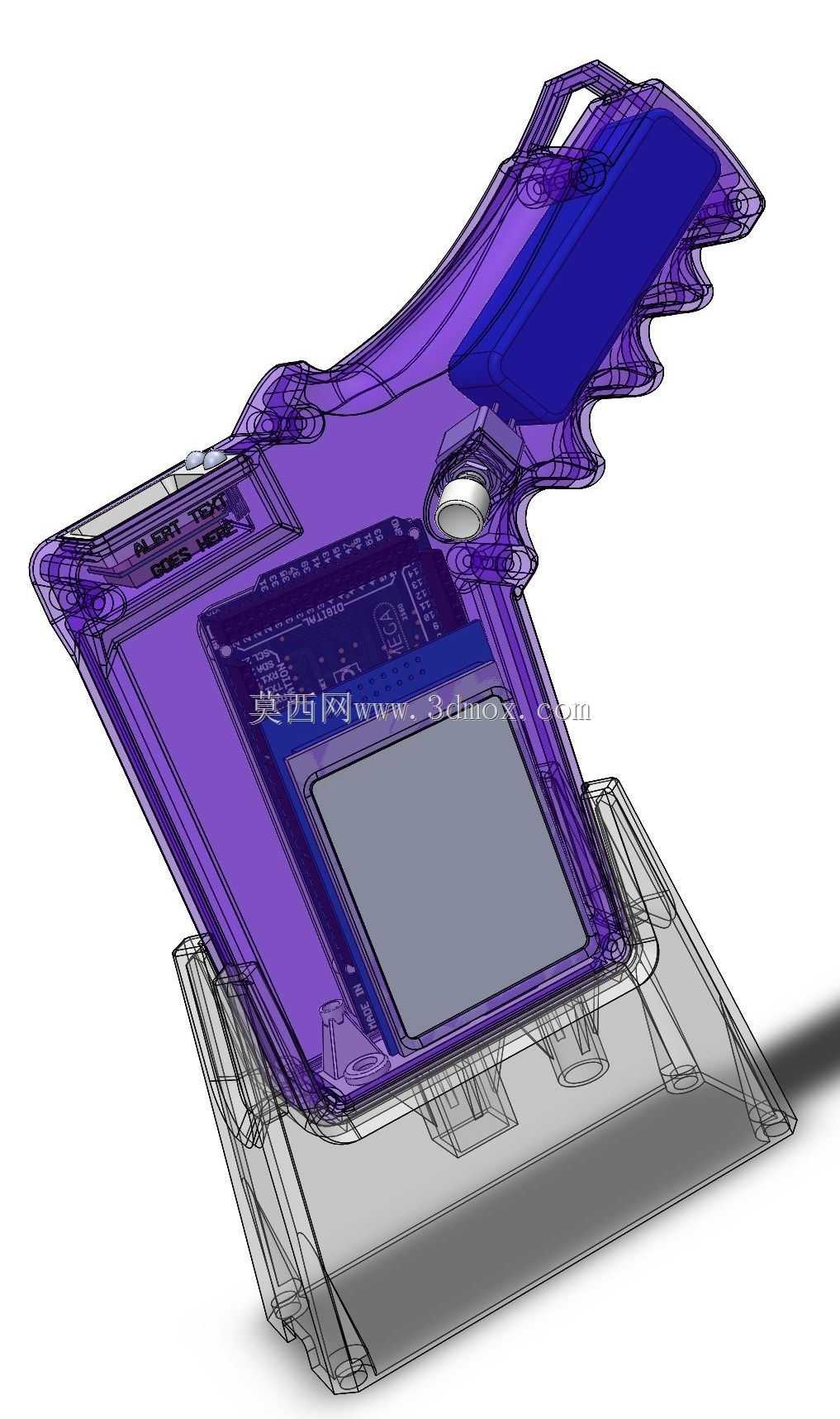

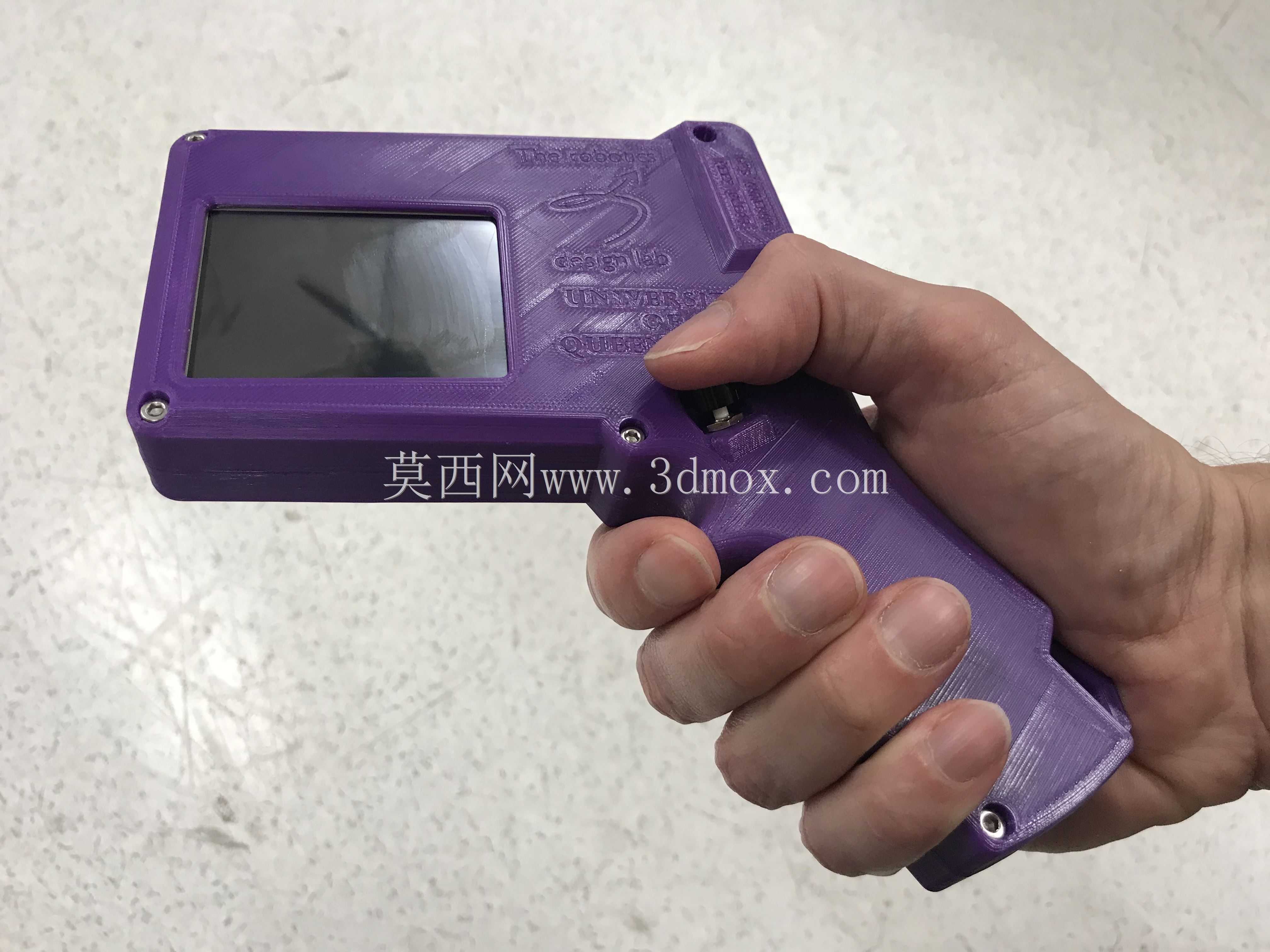

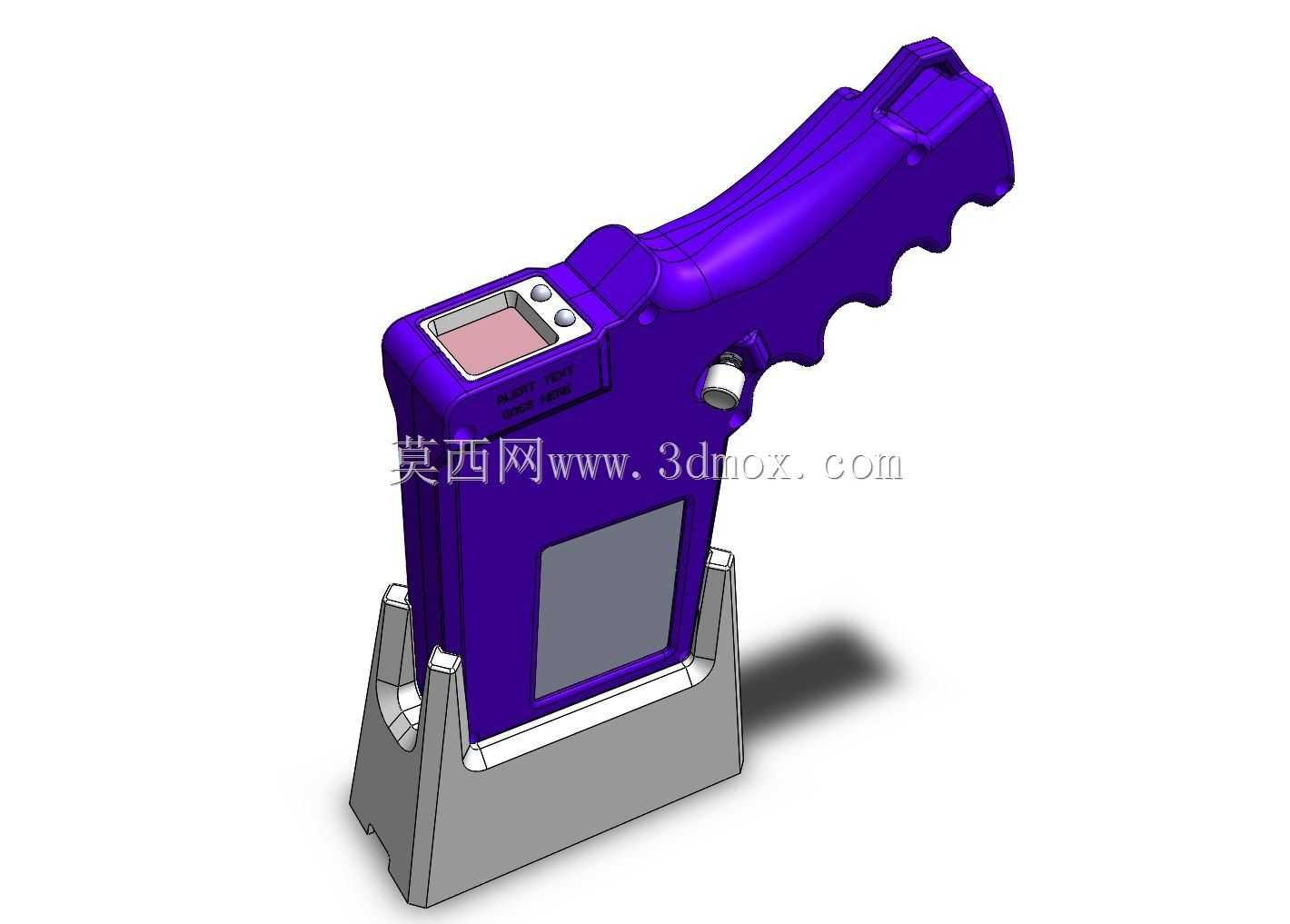

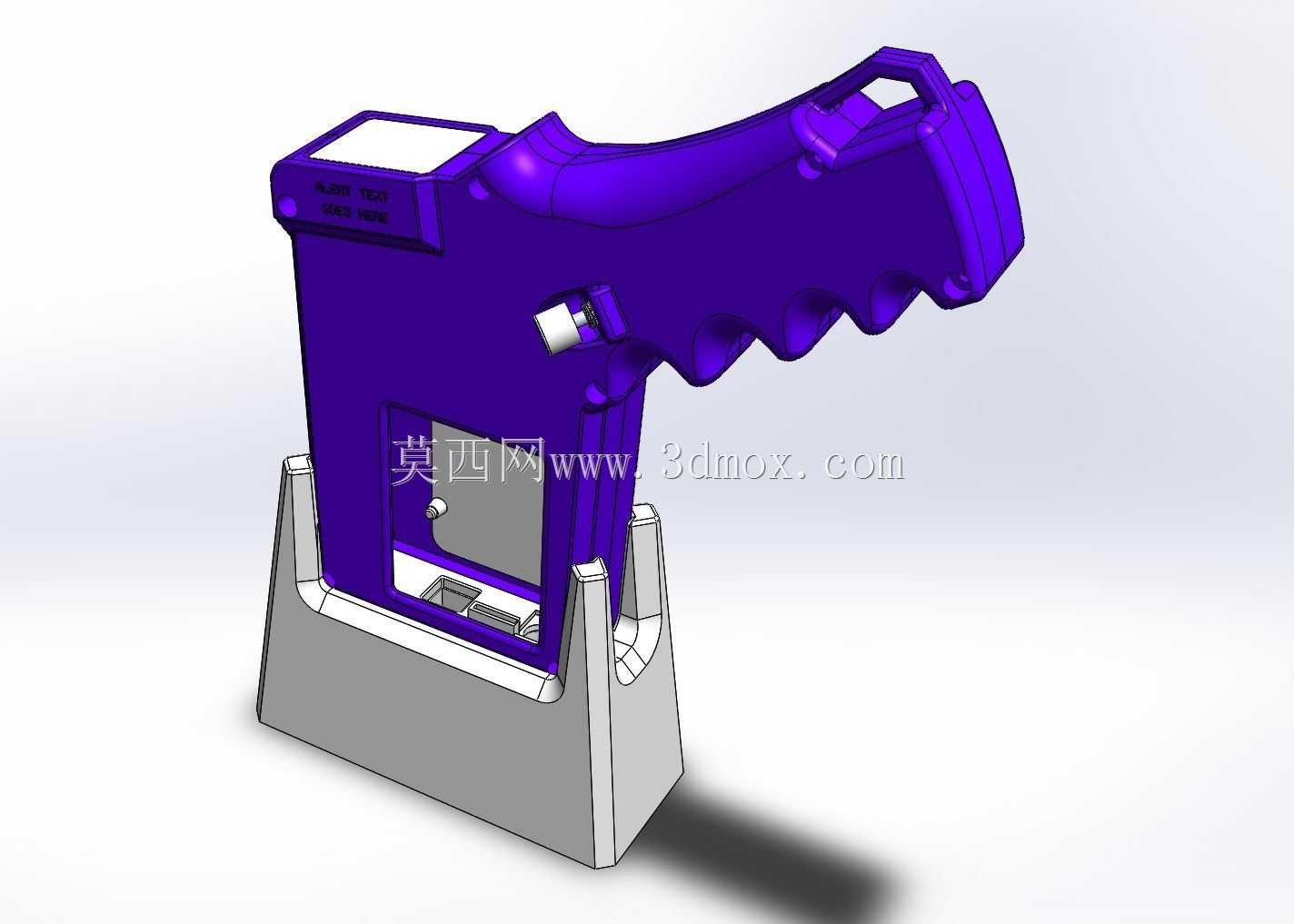

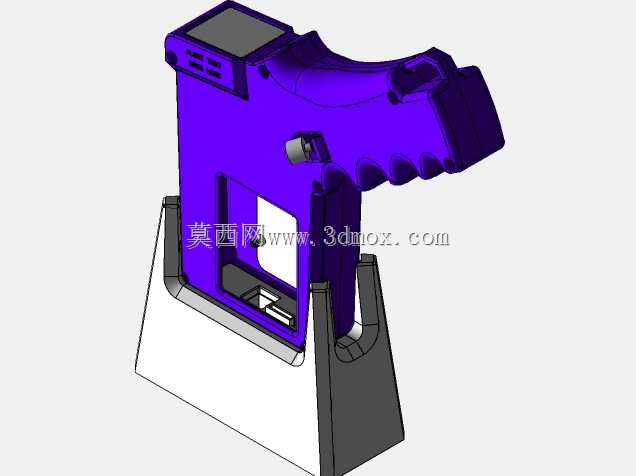

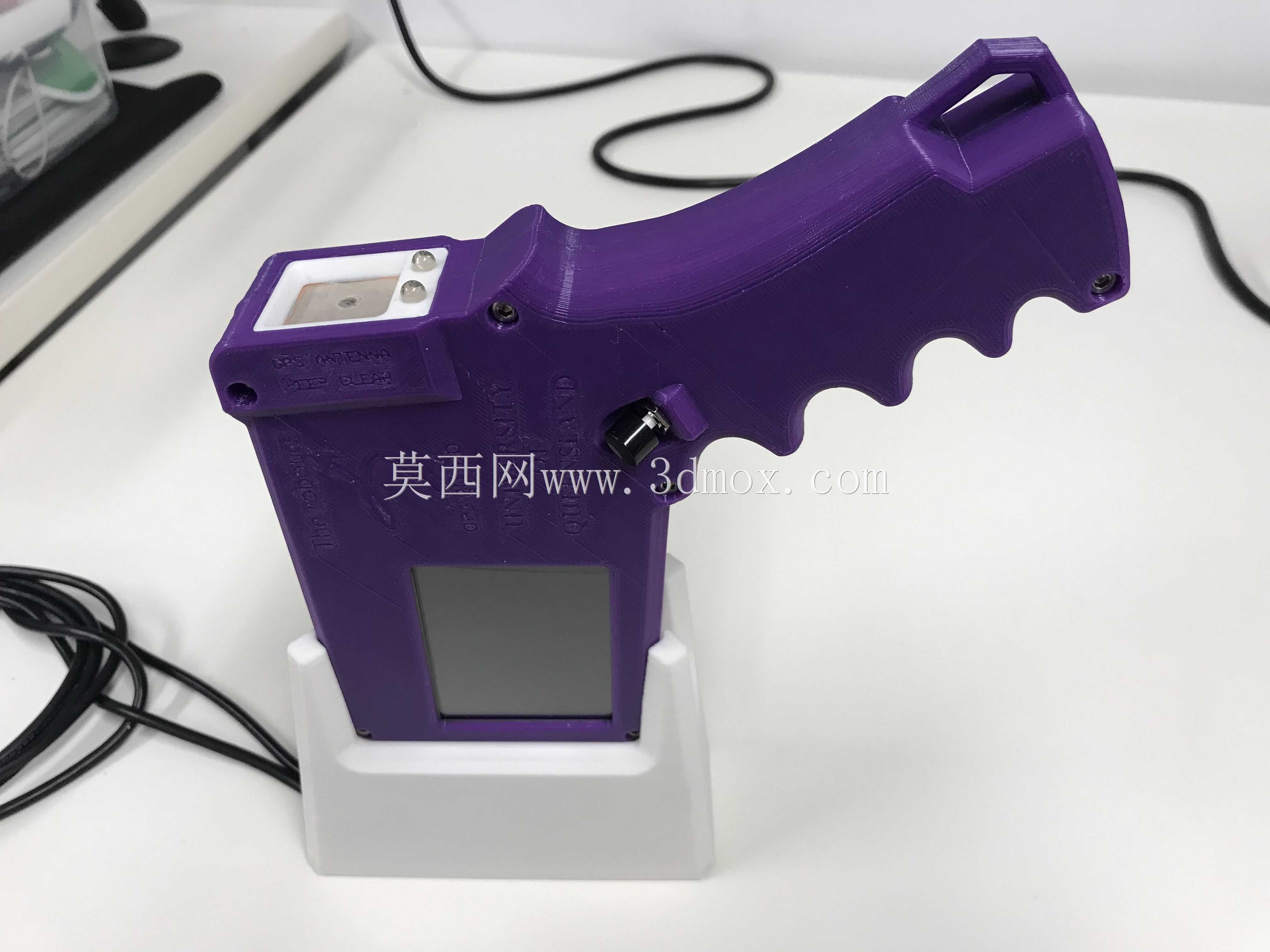

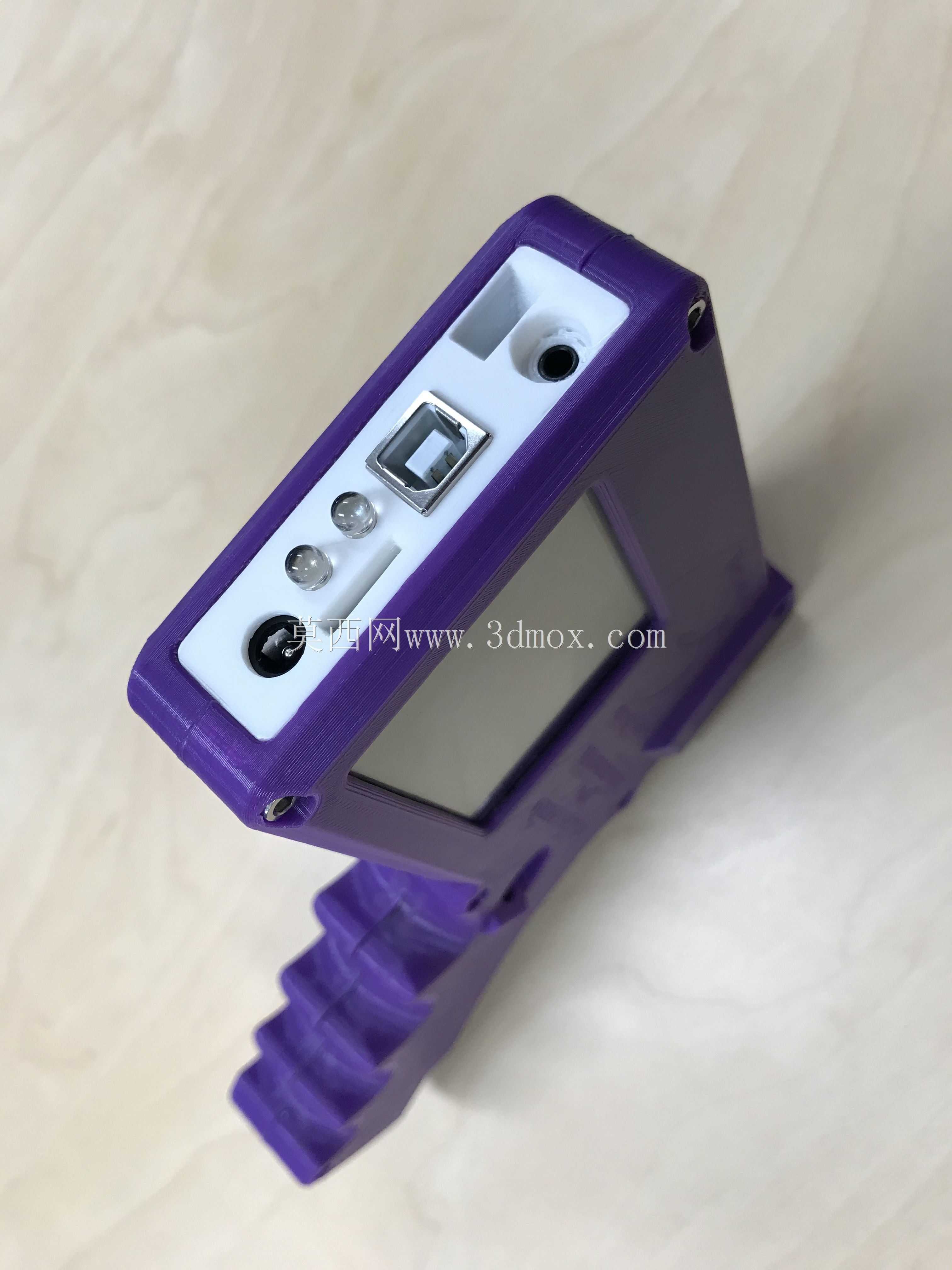

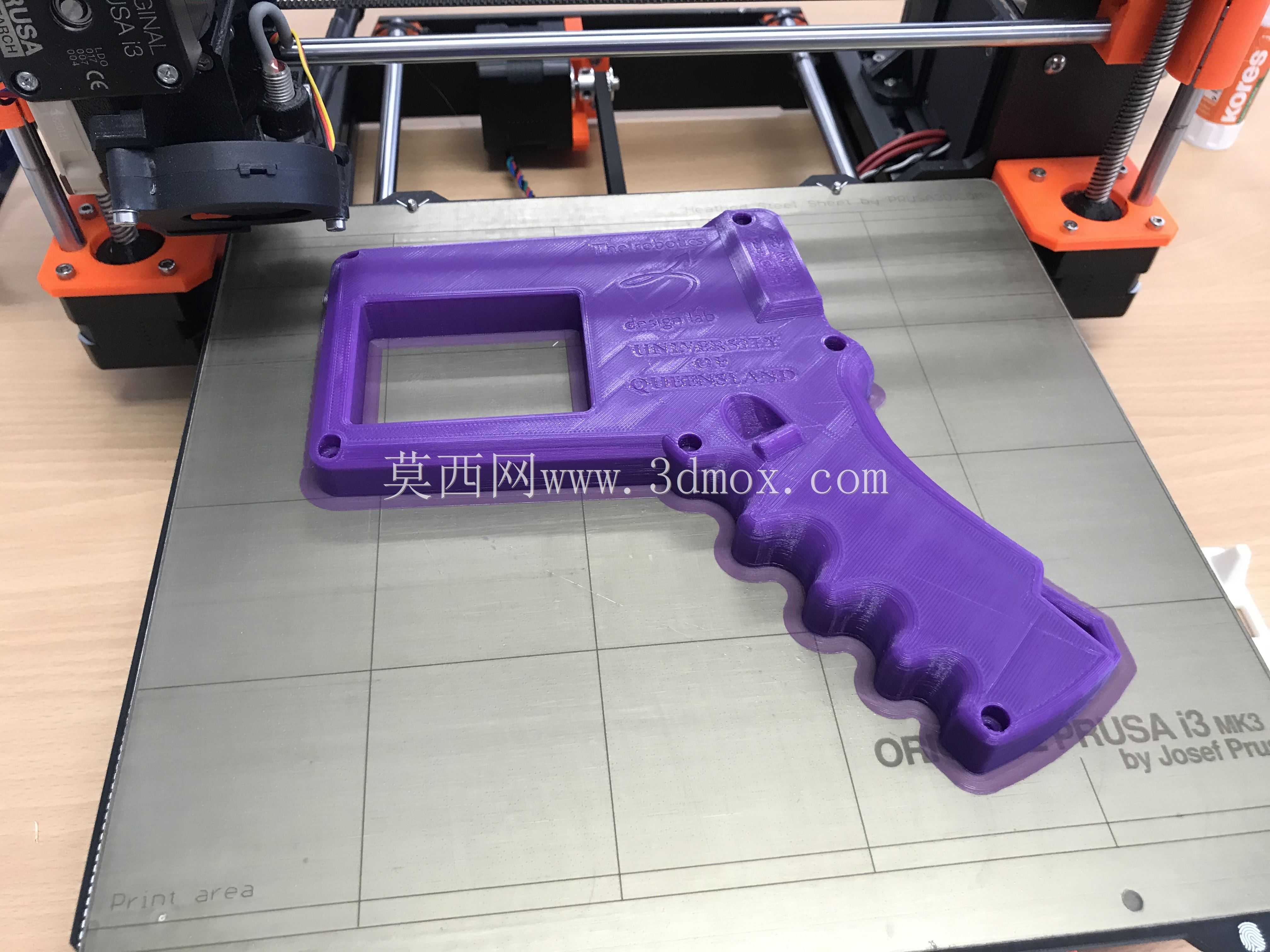

这款手持机箱主要面向工业现场的便携检测、数据采集类作业场景，适配搭载MEGA2650控制板与2.8英寸TFT触控屏的嵌入式作业终端，解决现场作业时控制板、屏幕、供电模块零散不便携带、缺乏防护的痛点。从结构设计来看，整体采用枪式握持造型，充分考虑现场单手握持的操作习惯，重心落在握持区域，长时间手持作业不易产生疲劳，左右手可互换操作的结构预留，也能适配不同操作习惯的现场人员。机箱的正面与背面均采用可拆卸面板设计，无需拆解主体结构即可完成内部组件的快速更换、功能迭代，面板的卡扣式固定结构省去了多余螺丝，现场维护时不需要额外工具即可完成拆装，适配工业现场快速调整功能模块的需求。主接口区域设置在侧面，避免顶部或底部接线时干扰握持操作，同时预留了开关安装位，可根据实际作业需求选择保留实体开关或者省略开关，通过外接控制实现启停，适配不同的现场接线逻辑。底部设计有快装对接基座，可快速插入桌面充电座或者固定支架，实现手持作业与固定点位监测的快速切换，基座的定位公差控制在0.2mm以内，插拔时不会出现卡滞或者接触不良的问题。内部的安装筋位按照MEGA2650控制板、TFT屏幕、锂电池模块的实际尺寸做了限位设计，各个组件之间预留了2mm的散热间隙，避免长时间运行时热量堆积，屏幕安装位做了0.5mm的沉台设计，屏幕表面与外壳正面齐平，既可以避免屏幕被磕碰划伤，也不会积留现场的灰尘、油污。外壳壁厚均匀设置为2.5mm，握持区域做了1mm的内凹弧度贴合指腹，边角全部做了R3以上的圆角过渡，避免现场磕碰时出现应力开裂，同时也不会划伤操作人员。整个结构的安装边界充分考虑了3D打印的工艺特性，没有小于45度的悬空结构，打印时无需添加过多支撑，后期修改时可以直接调整筋位、开孔位置，快速适配不同的功能模块拓展需求，不管是现场临时改制还是小批量制作都能快速落地。
