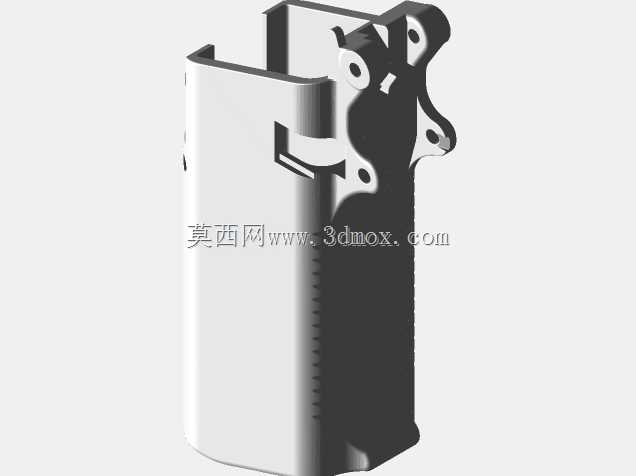

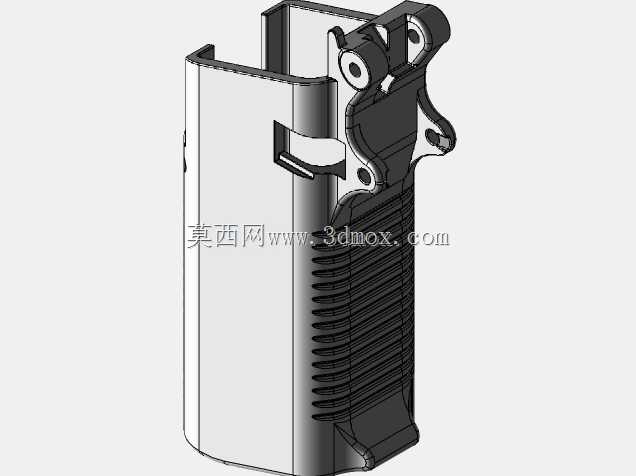

FMG9折叠枪械握把几丁质防御结构设计

在单兵便携战术装备的结构设计领域，折叠式枪械握把的适配性设计一直是紧凑性与握持可靠性平衡的核心难点，本次呈现的握把结构针对折叠类枪械的使用场景做了针对性的结构优化，适配隐蔽携行、快速展开的战术需求。从实际使用场景来看，这类握把主要配用于折叠状态下可收纳为近似长方体形态的便携枪械，日常携行时握把随枪械整体折叠收纳，不会产生突出的结构剐蹭装具，需要出枪时可随枪械展开同步进入握持位，无需额外的解锁调整步骤，适配便衣执勤、隐蔽防卫的使用场景。在功能特性层面，该握把主体做了贴合人手握持的轮廓处理，握持区域设置了多道横向防滑棱，即使戴战术手套操作也能提供足够的握持摩擦力，避免射击过程中出现打滑移位的问题；握把上部的铰接结构做了双转轴定位设计，折叠状态下可完全贴附于枪械主体侧面，展开后通过侧面的卡扣结构自动锁止，不会因射击后坐力出现意外折叠的情况，铰接位置的间隙控制在0.1mm以内，既保证转动顺畅无卡滞，又不会出现旷量影响握持稳定性。从设计思路上看，该结构优先保证了1:1的握持尺寸还原，握把内腔预留了足够的空间，可容纳枪械发射机构的相关传动零件，不需要额外削减内部零件尺寸来适配握把空间；握把侧壁做了等厚薄壳设计，壁厚均匀控制在2.5mm，既保证结构强度能承受连续射击的后坐冲击，又尽可能控制整体重量，避免额外增加枪械前部的配重影响指向性。在安装边界层面，握把上部的铰接座预留了两个标准安装孔位，孔位间距与对应枪械的机匣安装位完全匹配，不需要额外做转接加工即可直接装配，握把折叠后整体外轮廓不超出枪械折叠后的最大边界，收纳后整体尺寸与常见的移动电源尺寸接近，可轻松放入普通衣物口袋或者小型携行包内；握把底部做了圆弧过渡处理，不会在收纳状态下硌碰装具或者衣物，抽枪时不会出现钩挂问题。针对现有扫描数据存在的结构缺失问题，该设计对铰接位置的锁止结构、握把内部的加强筋做了补全优化，在不改变外部握持轮廓的前提下，在握把内壁增加了纵横交错的加强筋结构，筋位厚度1.5mm，可将射击时的后坐力均匀分散到整个握把主体，避免局部应力集中导致的结构断裂问题；握把侧面的指槽位置做了圆角处理，圆角半径R3，长时间握持不会出现硌手的问题，适配不同手型的使用者操作。
