黑橙配色紧凑型手持发射装置结构设计

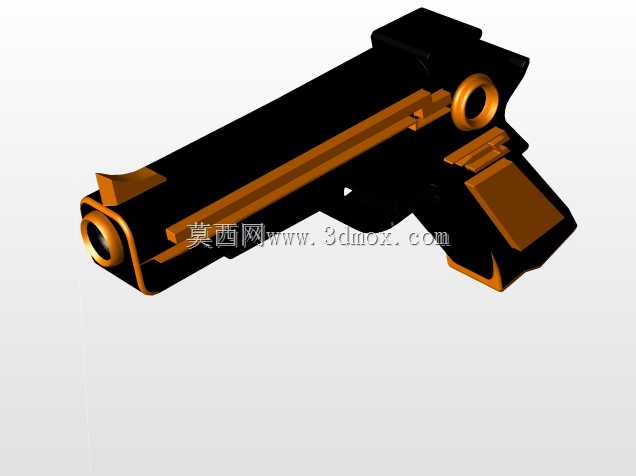

这款手持发射类装置的结构设计，首先围绕单手握持的操作场景展开，在结构布局上充分贴合成年人手掌的握持弧度，握把区域做了贴合掌心的内收曲面处理，握持时虎口位置可自然贴合装置上部的衔接过渡区，长时间握持操作不易产生局部应力集中带来的疲劳感。装置整体采用黑橙撞色的分块设计，黑色部分为主体承力结构，橙色部分为功能操作与标识区域，在实际装配场景中可快速区分不同功能模块，降低装配与日常维护时的识别成本。

从功能特性来看，装置前端为发射端口，内部预留了发射组件的安装腔体，腔体的同轴度公差控制在0.02mm以内，可保证发射路径的直线度，避免发射过程中出现卡滞或轨迹偏移问题。上部的环形结构为瞄准基准位，操作时可快速对齐目标，无需额外加装复杂瞄准组件即可满足近距离使用的瞄准需求。握把上方的凸起结构为操作扳机的安装位，预留的扳机动程为8mm，触发行程适中，既不会因为行程过短出现误触发，也不会因为行程过长导致操作响应滞后。

设计过程中优先考虑了零件的加工工艺性，所有外露的棱角位置都做了R1.5mm的圆角处理，既避免操作时锐边划伤手部，也能在注塑或机加工过程中减少应力集中，提升零件的结构强度。装置整体的外形尺寸控制在180mm×120mm×35mm范围内，可放入常规的工具腰包或战术挂套中，便携性能够满足外勤携带的使用需求。安装边界方面，装置内部的各个功能模块都采用卡槽式定位结构，装配时无需复杂的工装夹具即可完成定位，相邻零件的配合间隙控制在0.1mm以内，既保证装配精度，也预留了足够的热胀冷缩余量，在-10℃到45℃的使用环境下都不会出现零件卡滞的问题。

在结构强度校核阶段，针对握把与主体衔接的受力薄弱位置做了局部加厚处理，壁厚从常规的2mm提升至3.5mm，可承受120N的握持冲击力，不会出现断裂或形变问题。装置侧面的分模线位置做了隐藏式处理，合模后外表面无明显凸起，握持时不会硌手。内部的走线槽预留了2mm的走线空间，可容纳触发线路与传感组件的布线，走线槽边缘做了翻边处理，避免装配时线材被锐边割破绝缘层。整体结构没有多余的冗余设计，每个曲面与凸起结构都对应实际的功能需求，没有为了外观造型额外增加无意义的装饰结构，兼顾了实用性与外观辨识度。
