原油储罐配套枪管防护装置结构设计

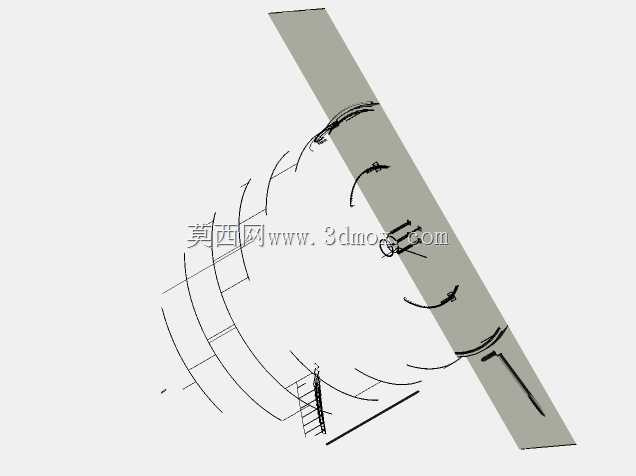

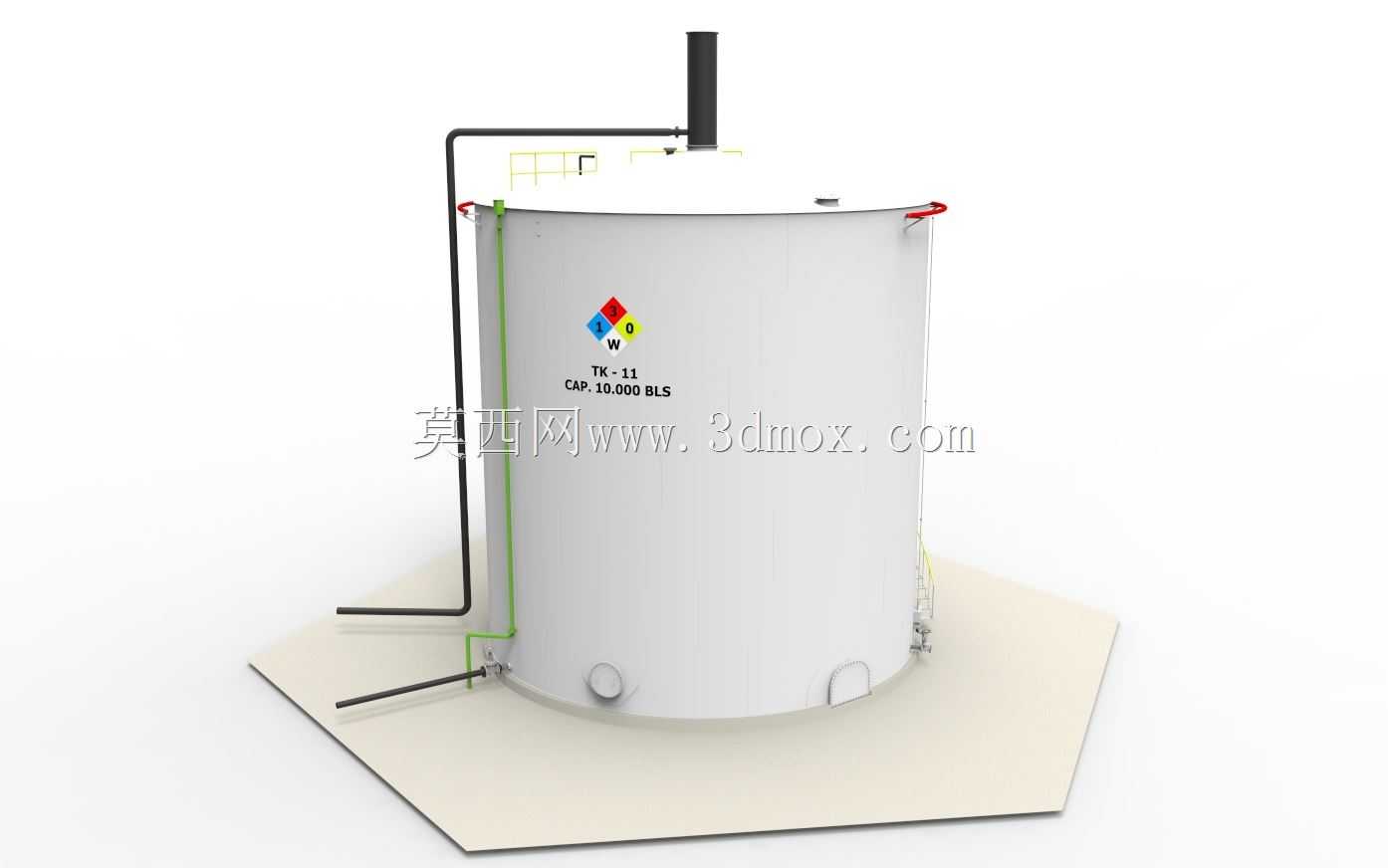

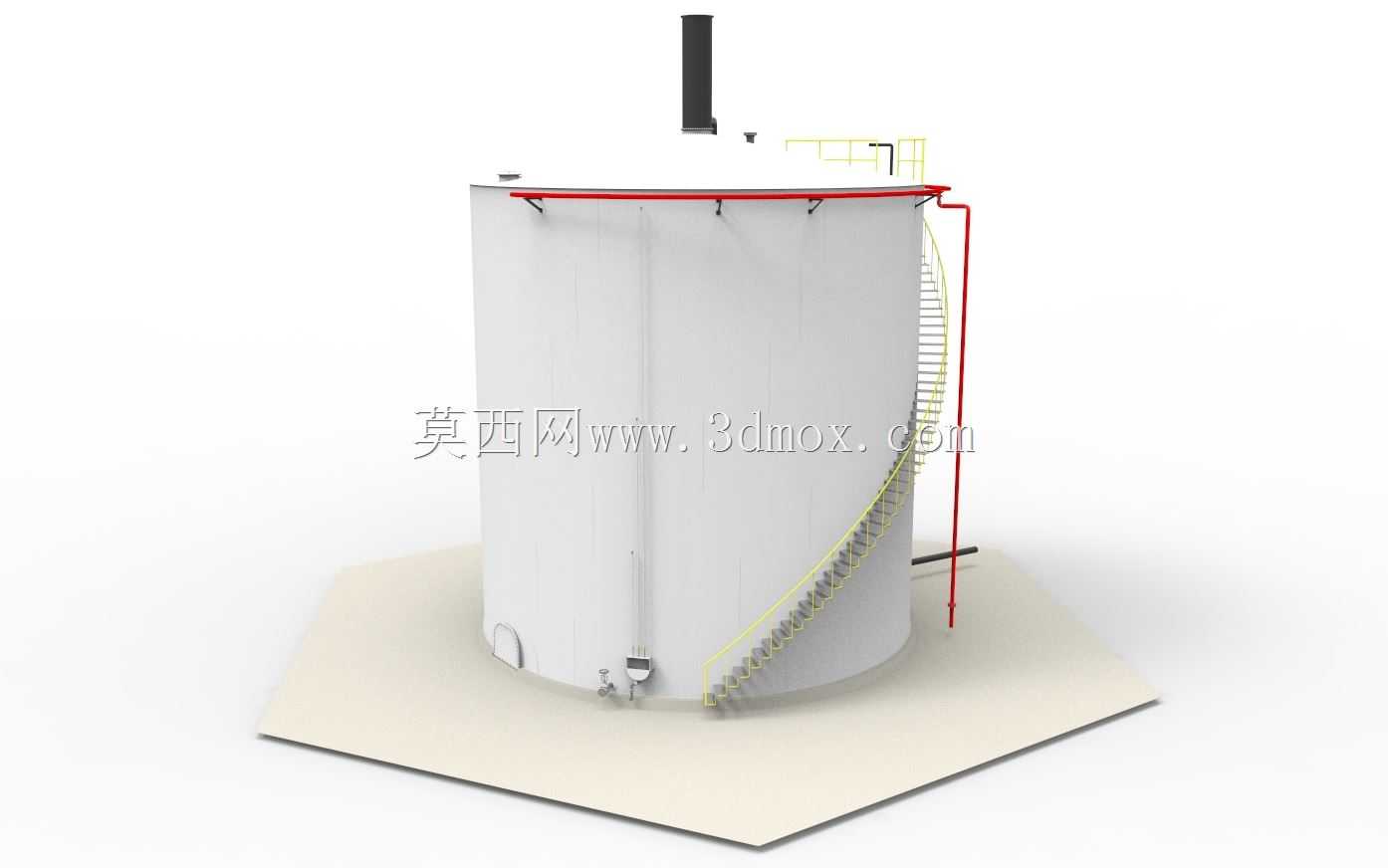

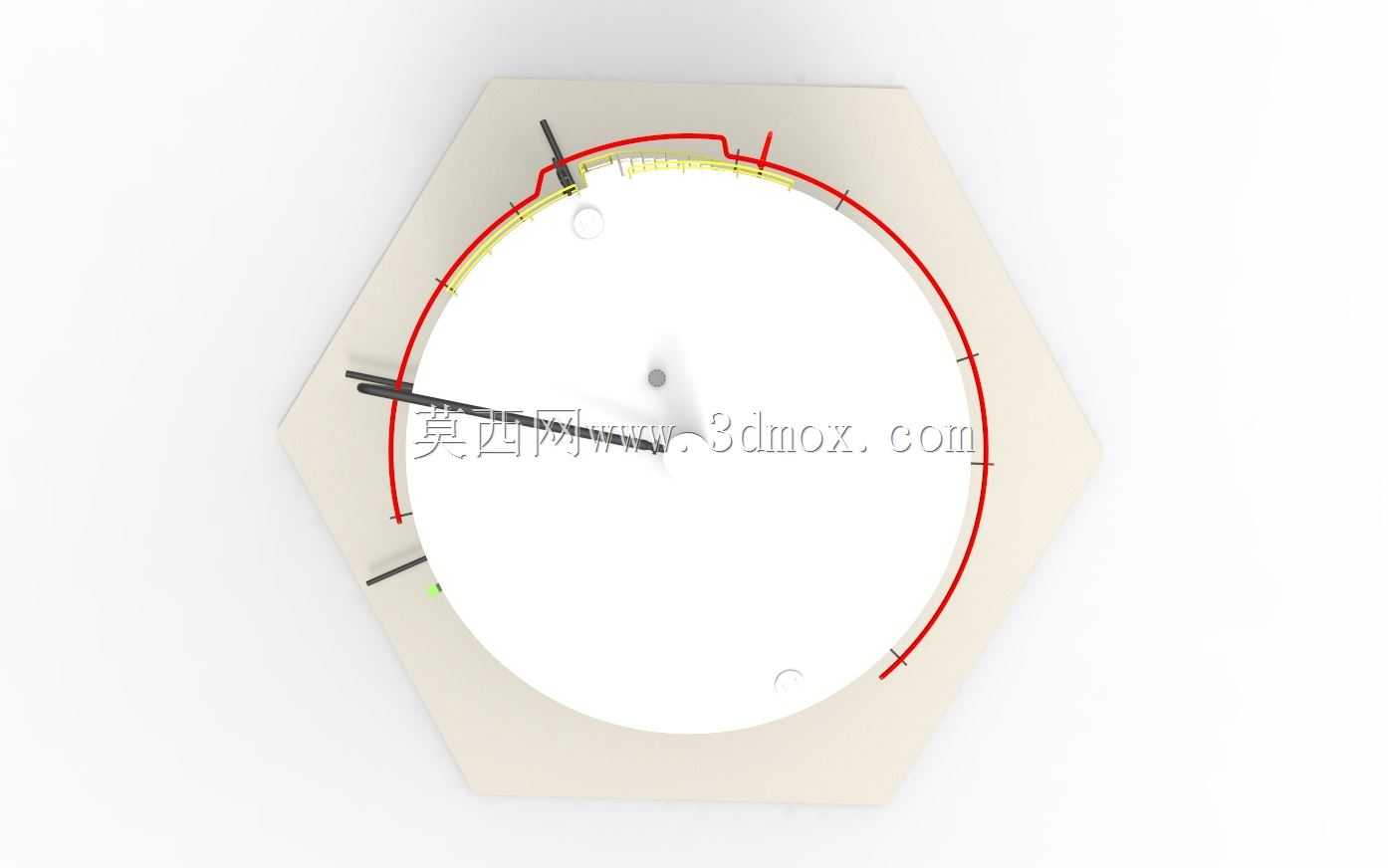

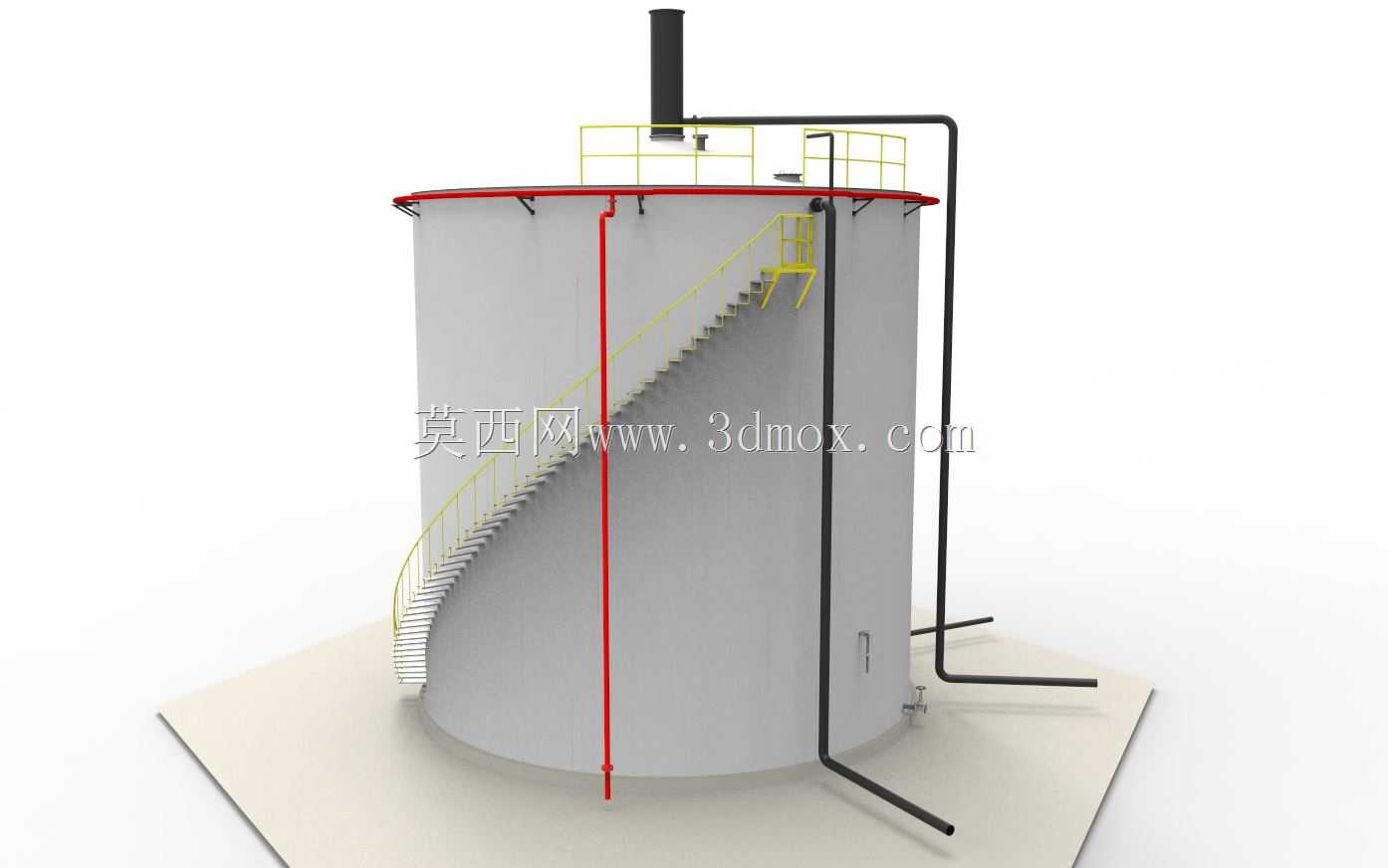

在陆上油田原油集输、中转储油环节，立式常压原油储罐是核心储油单元，罐顶配套的枪管承担原油采样、液位检测辅助、介质加注等作业功能，长期暴露在户外工况下，易受外力撞击、极端天气坠物、人员误操作磕碰造成结构变形，影响采样与检测作业精度，甚至引发介质泄漏风险，因此配套的枪管防护结构是储罐附件设计中不可忽略的部分。该结构设计完全贴合现场10000桶级立式原油储罐的实际安装尺寸，所有安装点位均匹配罐体现有接口，不需要额外在罐壁、罐顶开孔焊接，避免破坏罐体原有防腐层与承压结构，适配现役同规格储罐的改造加装需求。从功能实现逻辑来看，防护装置采用环抱式包覆结构，在枪管与罐顶连接的根部做加强支撑，延伸段预留足够的操作空间，不会遮挡采样口、检测探头的安装位置，日常作业时操作人员无需拆卸防护结构即可完成常规采样、仪表校准操作；防护结构的受力框架采用等边角钢拼接，外侧覆盖薄钢板做挡护，所有棱角处做圆弧倒钝处理，避免巡检人员磕碰受伤，框架与枪管之间预留30mm的间隙，适配枪管因温度变化产生的热胀冷缩位移，不会因形变挤压造成枪管变形。设计过程中优先考虑现场安装的便捷性，所有连接节点均采用螺栓紧固，拆分后的单个部件重量不超过25kg，两名现场作业人员借助常规扳手即可完成整套装置的安装，不需要动用吊装设备，适合偏远井场、无大型吊装条件的站点施工。安装边界方面，整套防护装置的最外侧突出罐顶边缘不超过400mm，不会超出罐顶原有巡检通道的安全范围，也不会影响罐顶呼吸阀、阻火器等其他附件的正常操作与维护；装置底部与罐顶接触的位置加装橡胶减震垫，既可以避免罐顶防腐层被压损，也能缓冲大风天气下装置产生的振动，减少连接螺栓的松动概率。针对原油储罐周边存在易燃易爆挥发气体的工况，整套结构所有部件均采用不产生火花的金属材质，表面做防静电喷涂处理，避免静电积聚引发安全隐患，同时结构上预留排水孔，不会在防护装置内部积存雨水，减少枪管根部的腐蚀风险。从结构受力角度验证，该防护装置可承受相当于10kg重物从2m高度坠落的冲击载荷，完全覆盖现场常见的坠物撞击场景，同时侧向可承受1500N的水平推力，满足人员误倚靠、巡检工具意外撞击的防护需求，不会出现结构变形失效的问题。
