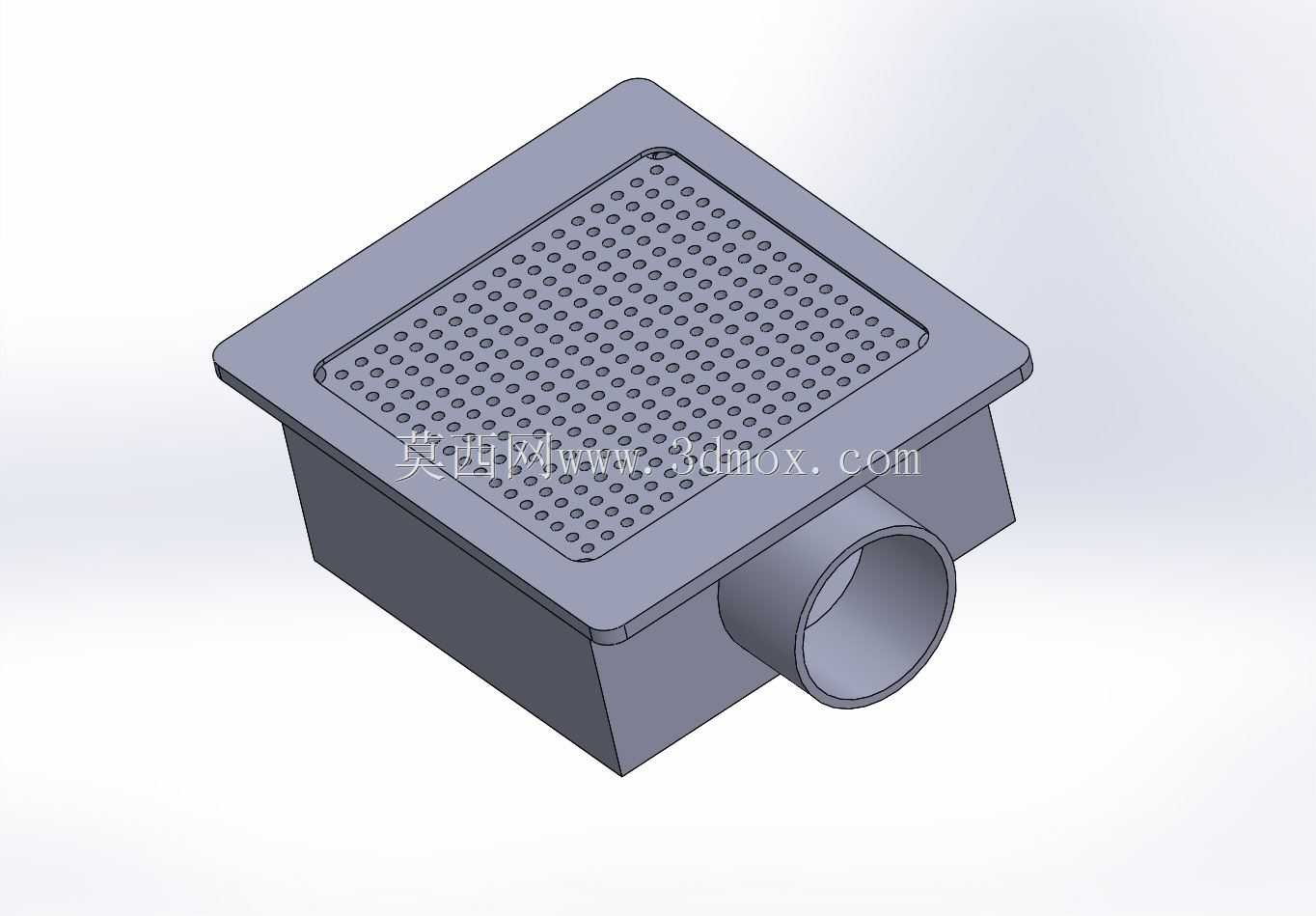

五英寸侧接式真空吸附工作台结构设计

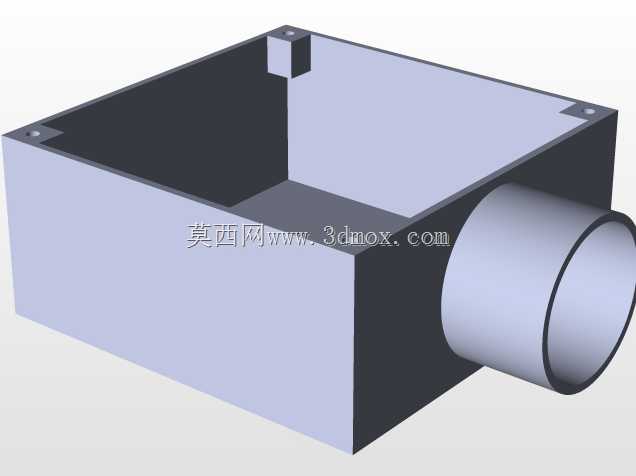

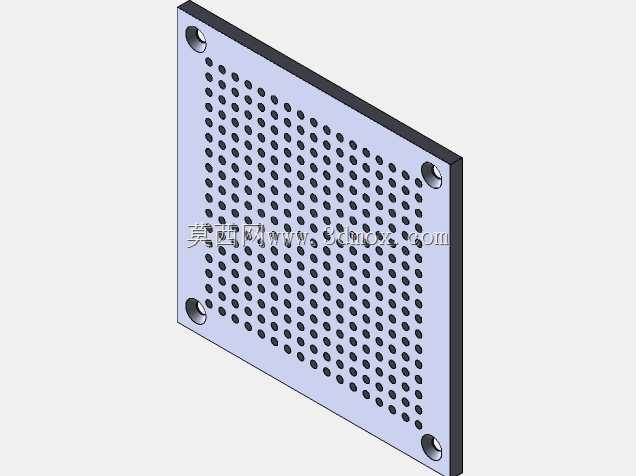

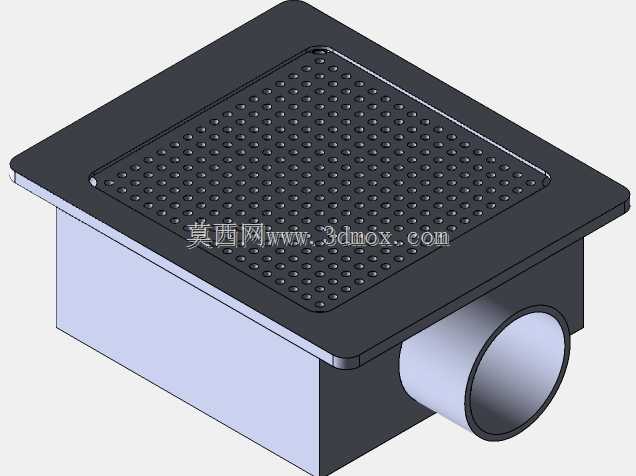

这款五英寸规格的真空吸附工作台，主要面向小尺寸工件的热成型、精密加工固定场景设计，在小型塑料件热压定型、薄型工件铣削固定、柔性物料定位等工序中，能替代传统机械夹具避免工件表面夹伤，同时保证装夹效率。从结构设计来看，整体采用方型带法兰边的座体结构，顶部工作面密布等径通气小孔，所有小孔与下部腔体连通，侧部设置2英寸标准进气接口，可直接对接车间常规真空管路，无需额外转接接头就能完成气路连接。设计时优先考虑了安装边界的适配性，顶部法兰边突出主体腔体，可直接通过法兰边的预留孔位锁付在操作台面或者设备机架上，安装时不需要额外加工适配底座，整体外轮廓尺寸控制在五英寸见方，不会占用过多操作空间，适合在小型实验台、桌面型加工设备上布置。腔体内部做了等压流道设计，避免靠近接口位置吸附力过大、远端吸附力不足的问题，整个工作面的吸附压力差控制在合理范围内，不管是放置整面的片状工件，还是小尺寸的零散工件，都能获得均匀的吸附固定力，不会出现局部翘边的情况。在热成型应用场景中，这类小型真空台常配合塑料片材加热工序使用，当片材加热到软化温度后，通过真空腔的负压将片材吸附贴合在放置于工作台面的模具表面，完成小型塑料壳体、异形垫片的快速成型，相比大型真空成型设备，这款小尺寸工作台的抽气速率更快，负压建立时间短，适合小批量打样、实验室试制场景使用。结构上做了壁厚均匀化处理，避免长期负压作用下出现腔体变形，侧部接口与腔体采用一体化过渡结构，减少气路阻力的同时，也避免了外接管路时的应力集中问题，顶部工作面的小孔采用阵列式排布，孔间距经过核算，既保证足够的吸附点位，又不会因为孔过密降低工作面的结构强度，放置模具或者工件时不会出现工作面凹陷的情况。日常使用时，只需要保证工作面没有杂物堵塞通气孔，就能长期维持稳定的吸附性能，法兰边的设计也方便在台面临时加装定位挡块，适配不同尺寸的模具快速定位，不需要反复调整工件位置就能完成装夹，能有效缩短小批量加工时的装夹辅助时间。
