轨道炮核心炮管构件三维结构设计

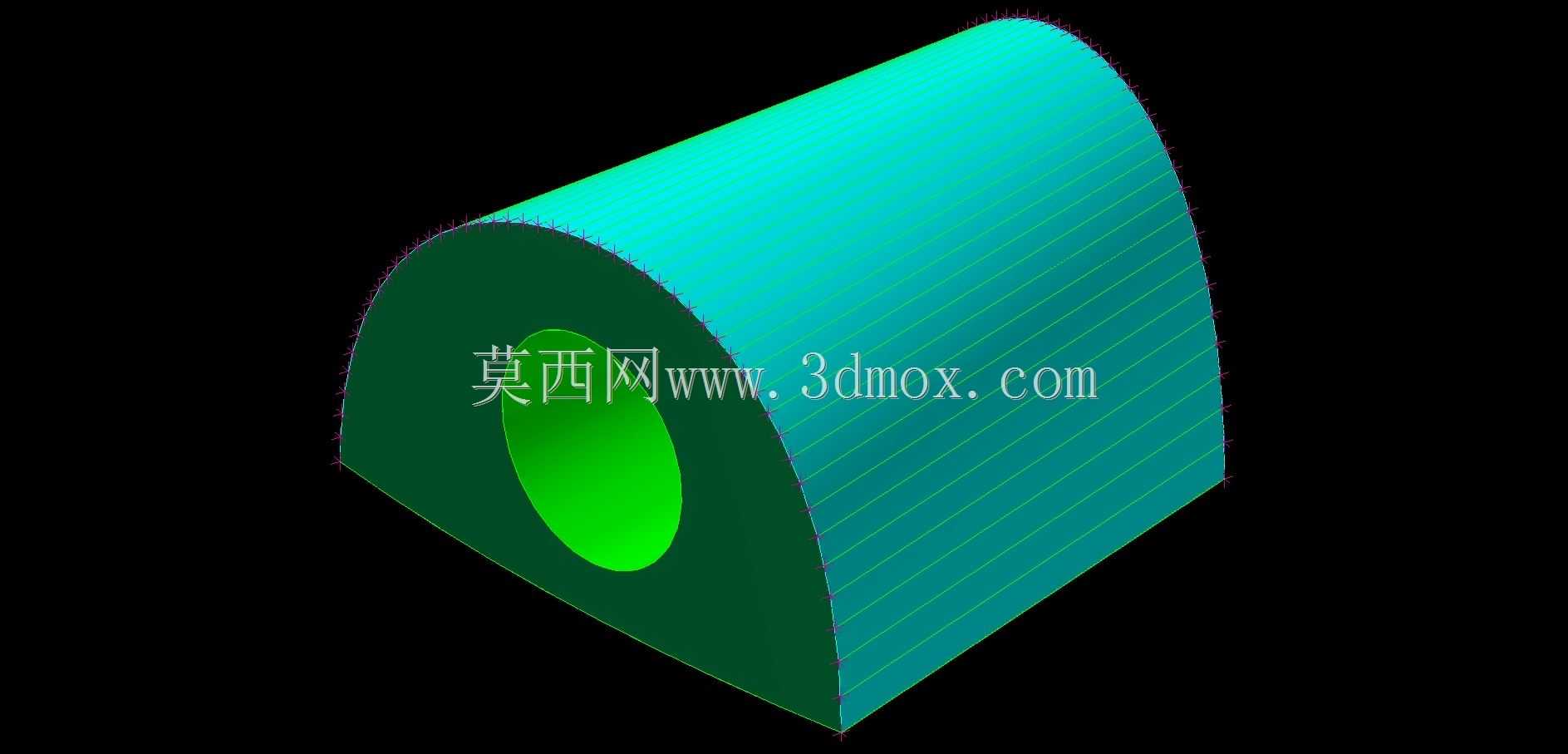

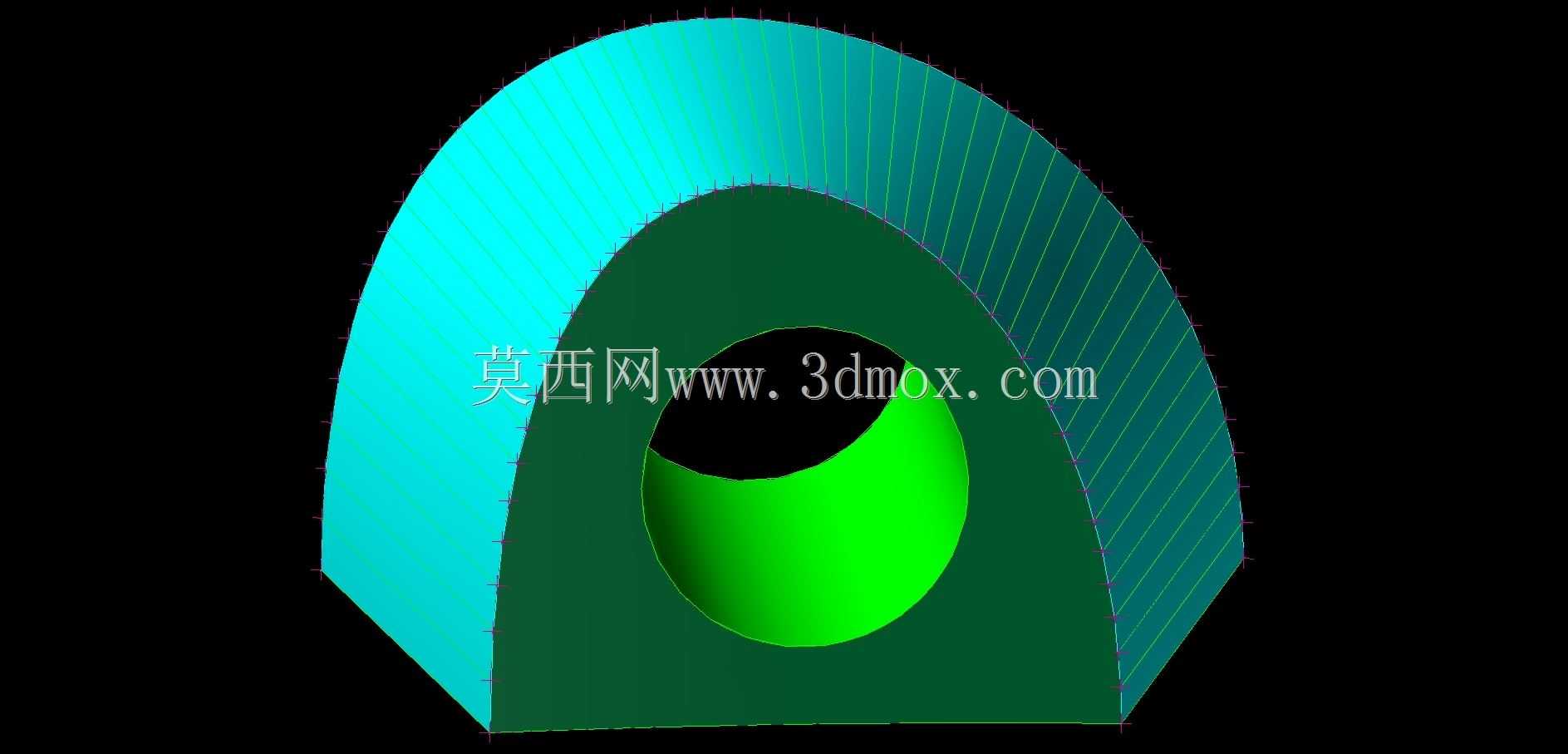

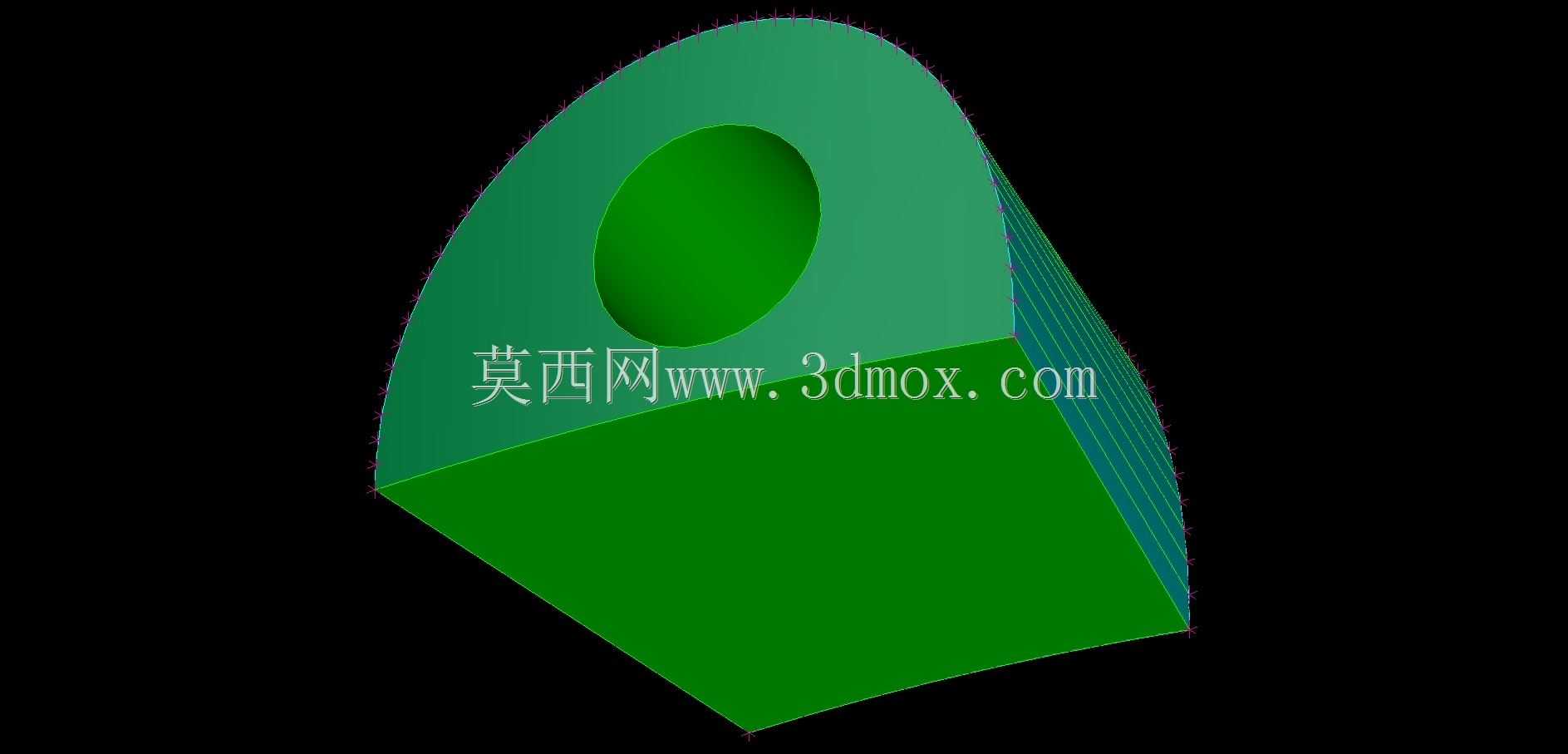

本次呈现的构件是电磁轨道发射装置的核心炮管段结构，这类构件目前主要应用于国防军工领域的电磁发射装备研发场景，同时相关技术也逐步向民用领域拓展，比如高速弹射试验、极端工况下的物料高速推送等场景都能见到同原理结构的应用。从实际用途来看，该构件是承载电枢滑动、约束发射轨迹、承受瞬时大电流与强电磁载荷的核心载体，发射过程中需要同时耐受高温烧蚀、高速摩擦、强冲击载荷的多重作用，因此结构设计的合理性直接决定整套发射装置的使用寿命与发射精度。从功能特性来看，该结构采用同轴双层嵌套设计，内层为光滑的发射通道，内孔加工精度要求极高，表面粗糙度需要控制在极低水平，才能减少电枢高速滑动时的摩擦损耗，避免出现卡滞或者轨迹偏移问题；外层为承力包覆结构，采用半圆弧包覆的截面构型，既可以抵消发射过程中产生的径向扩张力，也能为内部轨道构件提供稳定的安装基准，同时预留了冷却介质流道的布设空间，可适配连续发射场景下的散热需求。设计过程中优先考虑了载荷传递路径的合理性，将瞬时发射产生的冲击载荷通过外层弧形结构均匀分散到周边的安装基座上，避免局部应力集中导致构件开裂；内孔与外层结构的同轴度公差严格控制在装配允许范围内，保证发射轨迹的直线度符合设计要求。从安装边界来看，该构件的轴向端面预留了标准的连接定位止口，可与相邻炮管段实现快速定位拼接，外弧面设置有均匀分布的安装固定点位，可通过紧固件与外部支撑框架刚性连接，安装时需要保证各段构件的内孔同轴度偏差在允许范围内，避免对接处出现台阶影响电枢滑动。外形尺寸方面，该炮管段的内孔直径适配对应口径的发射电枢，外层包覆结构的径向厚度经过载荷校核计算，可承受额定发射参数下的所有载荷，轴向长度根据单段加工工艺性与装配便利性确定，既不会因为过长导致加工难度陡增，也不会因为过短导致拼接接缝过多影响发射稳定性。这类结构的建模过程需要重点关注内孔曲面的连续性，以及内外层结构的配合面精度，建模时需要提前预留热膨胀余量，避免连续发射时温升导致内孔变形卡滞，同时要考虑轨道构件的安装槽位公差，保证导电轨道安装后与内孔表面齐平，不会出现凸起或者凹陷影响电枢滑动。
