山地自行车车架及操控组件结构设计

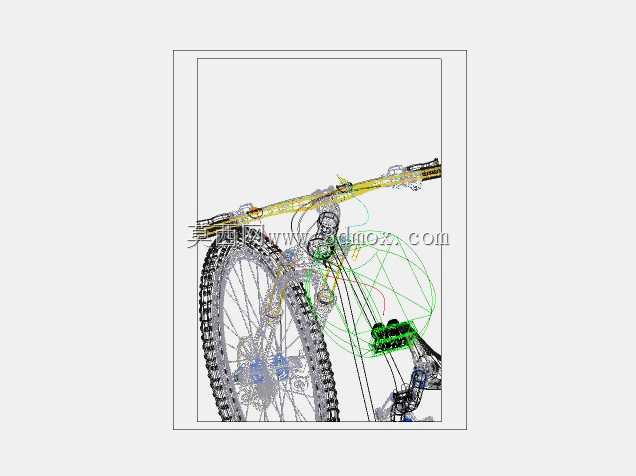

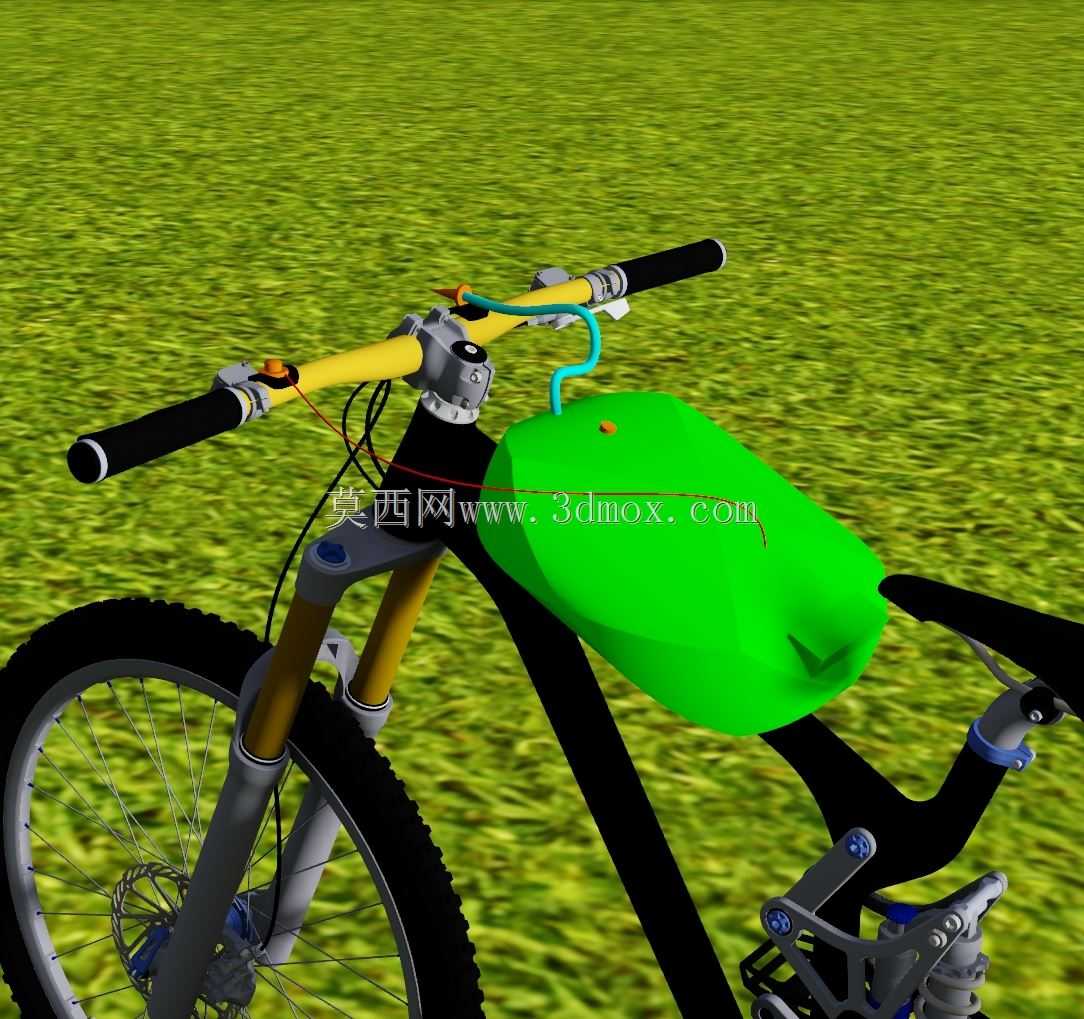

这套三维结构针对山地越野骑行场景做了针对性的结构适配，核心围绕非铺装路面的骑行受力特性展开设计。从实际使用场景来看，该结构主要适配林道穿越、轻度越野的骑行需求，所有安装边界都严格遵循山地车通用配件的互换标准，确保后期维护更换配件时无需额外做结构修改。操控组件部分，车把采用抬升设计，抬升量控制在30mm区间，把横宽度预留720mm的安装尺寸，把套安装位直径匹配通用22.2mm的标准口径，刹把、指拨的安装座预留了足够的调节行程，不同臂长的骑行者都能调整到舒适的操控角度。前叉部分采用双肩结构的避震前叉安装位，预留了120mm行程的避震器安装空间，叉脚位置匹配标准快拆轮组的安装尺寸，碟刹座采用国际通用的A柱安装标准，兼容160mm及以上尺寸的碟刹盘片安装，轮组安装的开档尺寸严格遵循135mm快拆结构的通用规范，不需要额外改装就能适配市售绝大多数山地车轮组。车架主体采用异型管结构设计，上管与下管的衔接位置做了应力分散的圆弧过渡，避免应力集中导致的车架疲劳断裂，下管位置预留了电池安装位，可兼容外置锂电池的安装需求，安装位的固定孔位采用M5标准螺纹孔，孔位间距匹配市售常见的电动助力山地车电池固定支架尺寸。立管角度设置为73度，兼顾爬坡时的踩踏发力效率与下坡时的重心后移操控需求，后三角部分采用多连杆结构的避震安装位，预留了后避震器的安装铰点，铰点位置的轴承安装位匹配通用6001系列深沟球轴承的尺寸公差，确保转动顺畅无旷量。座管安装位采用31.6mm的通用口径，座管夹的安装位置预留了足够的调节空间，可适配不同身高骑行者的座高调整需求。所有管线的走位都做了预留设计，刹车线管、变速线管的走线路径沿着车架下管内侧排布，既避免越野过程中飞石击打管线造成损坏，也能减少管线外露带来的风阻影响，管线固定座采用焊接式螺柱设计，可使用标准扎带或专用管线卡扣固定，后期维护更换管线时操作空间充足。车架的五通位置采用BSA标准螺纹中轴安装位，兼容市售绝大多数山地车曲柄牙盘组件的安装，中轴外壳宽度预留68mm的标准尺寸，不需要额外加装垫圈就能完成适配。整体结构的安装边界都严格遵循山地车行业通用的配件互换标准，不管是后期升级配件还是做结构改装，都能找到对应的市售配件直接适配，不需要做非标加工。
