气枪计时跳变器适配连接结构设计

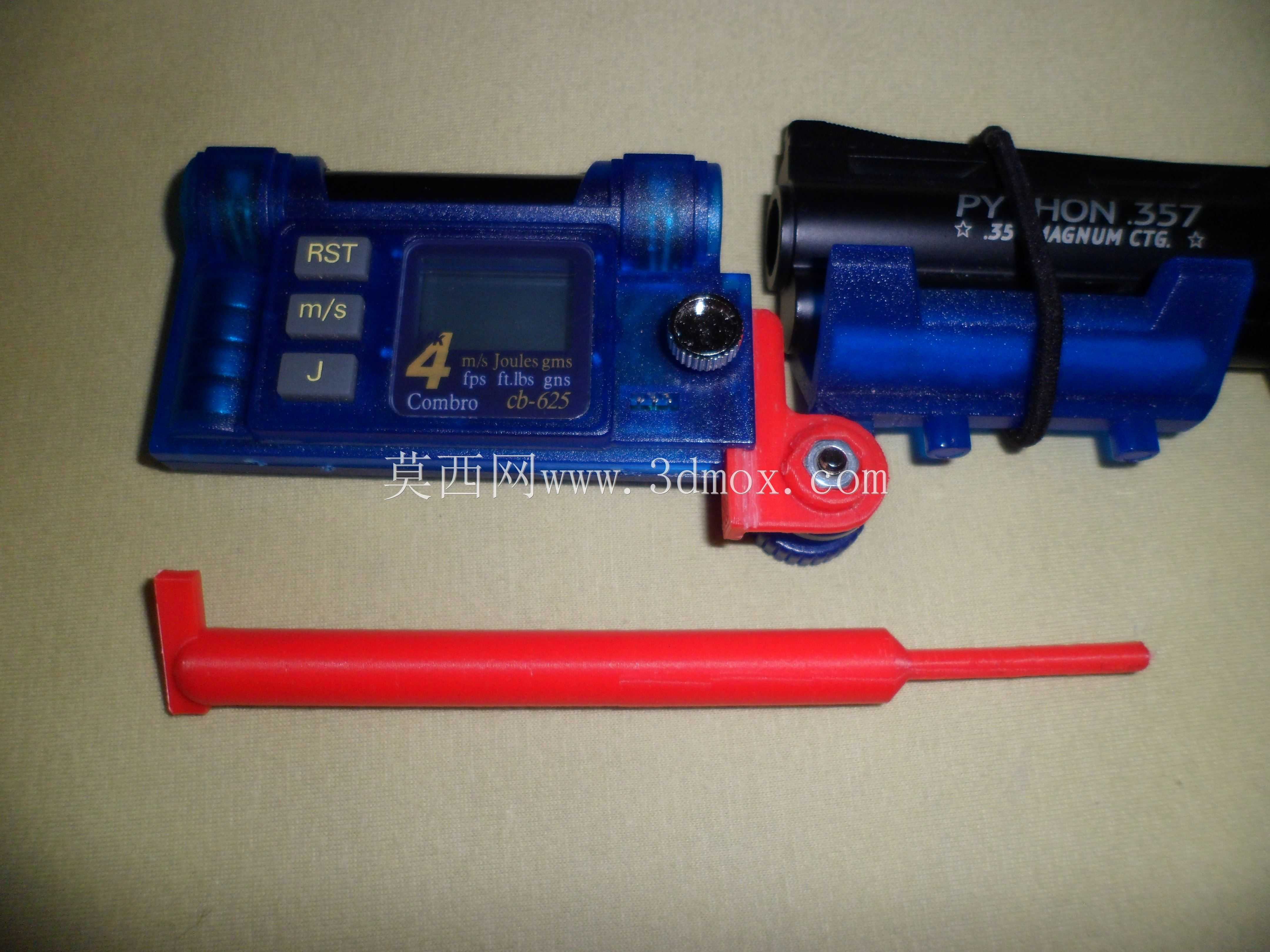

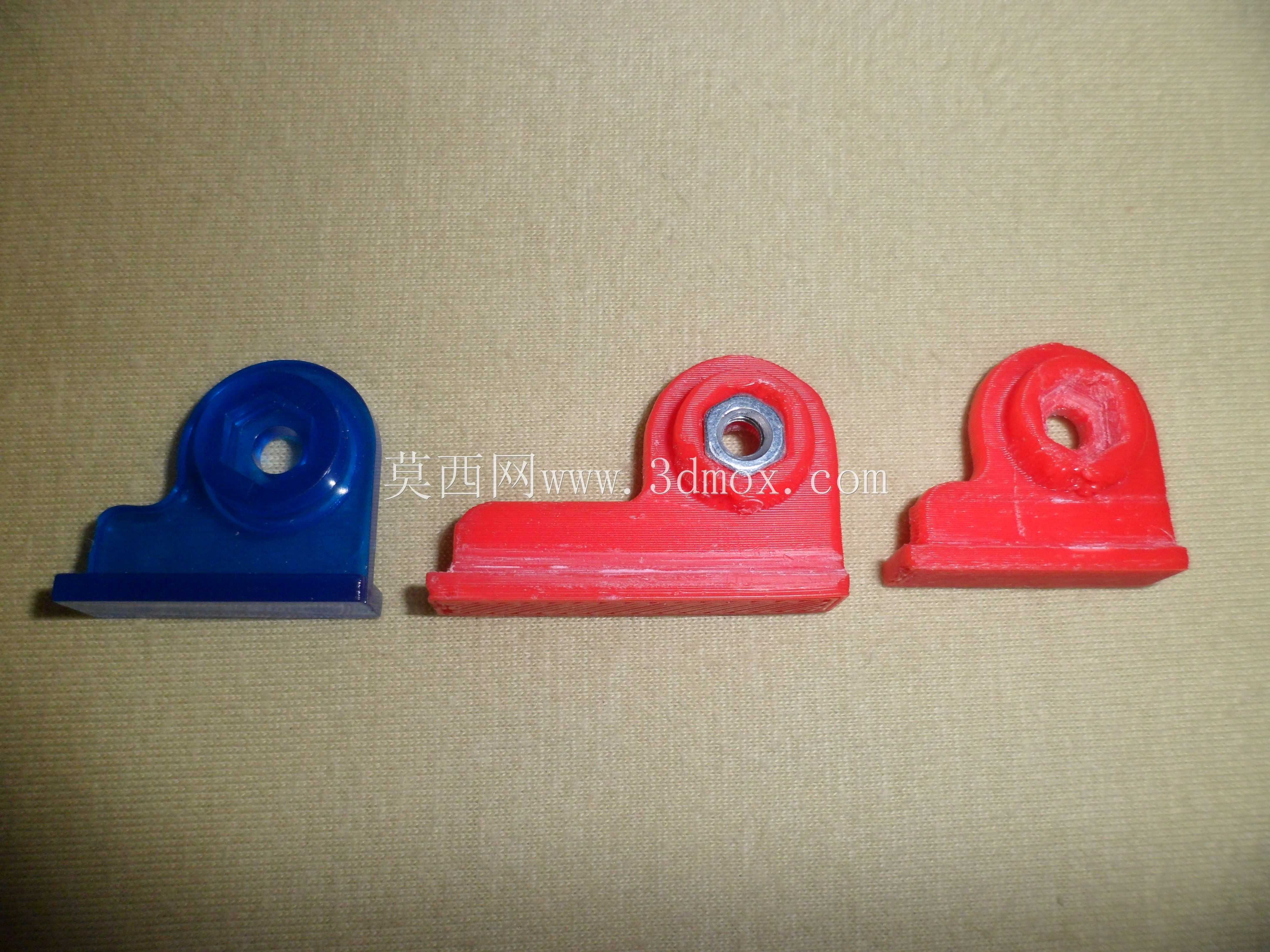

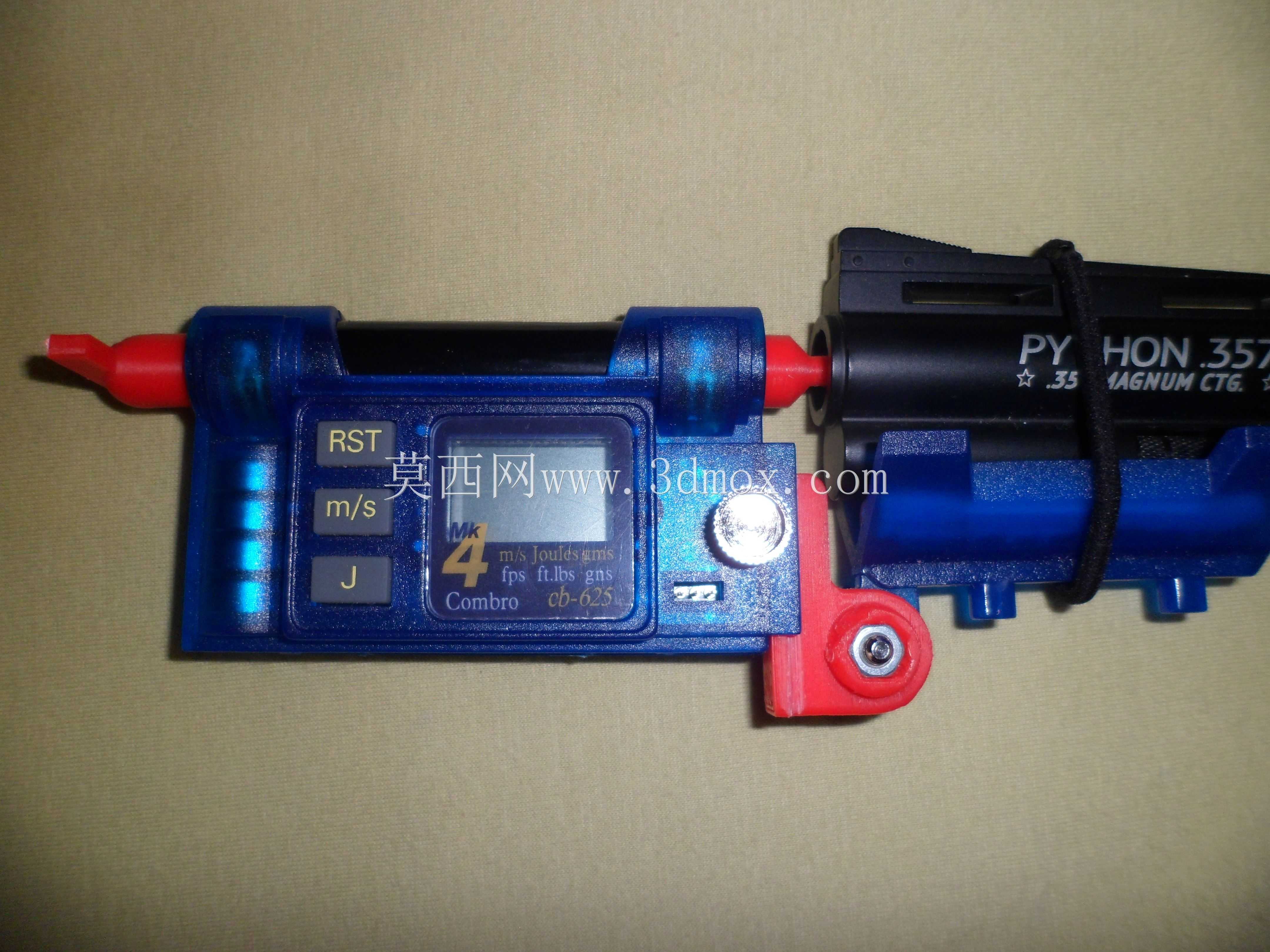

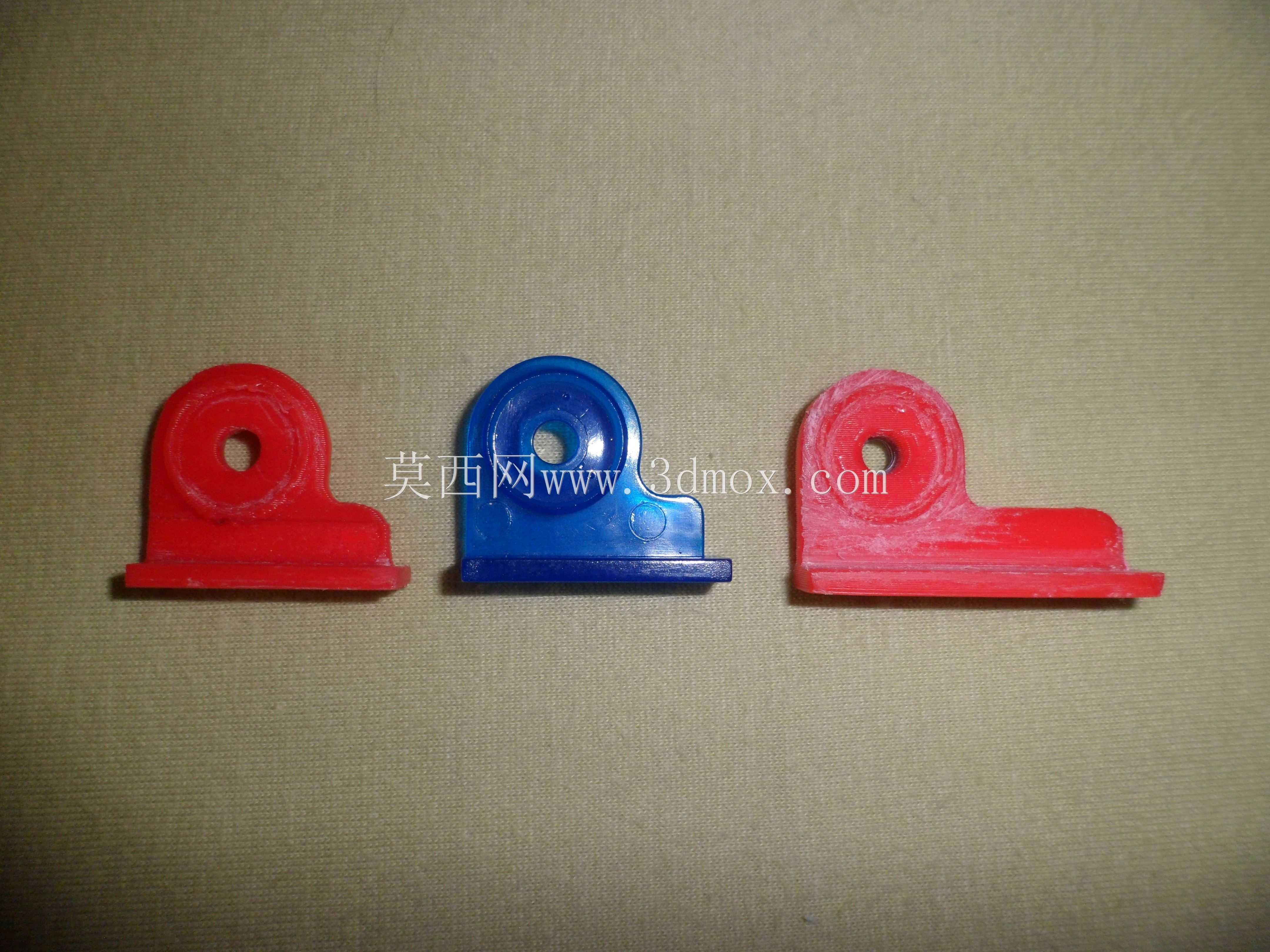

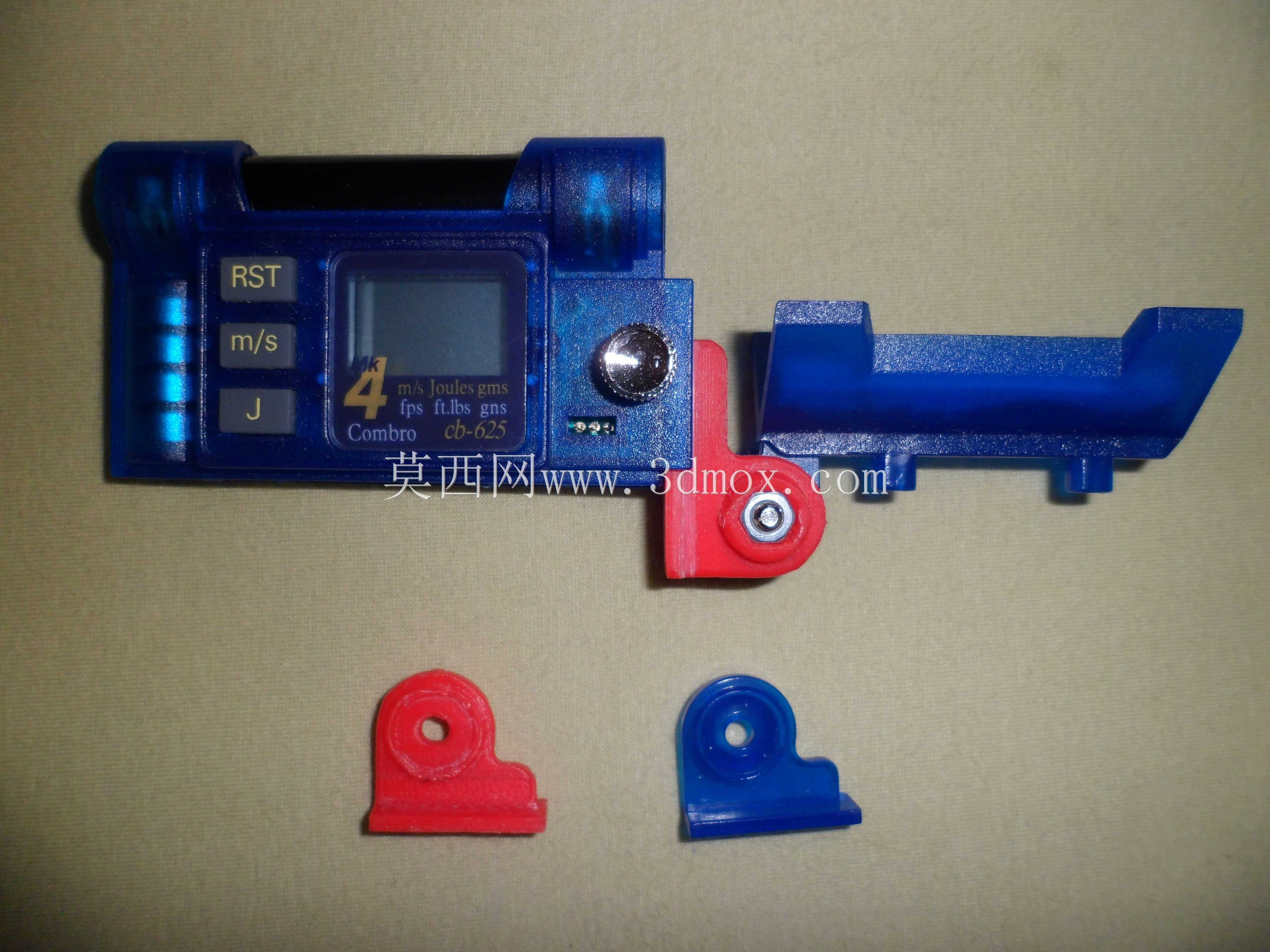

在气枪运动训练、器材调校的实际场景中，测速计时装置的安装适配一直是玩家和调校人员常遇到的问题，常规市售的cb-625型气枪计时器，本身的安装接口仅适配特定规格的气枪导轨，无法直接匹配多数左轮类气枪的枪管轮廓，强行绑缚固定会出现计时偏差、装置晃动甚至滑落的问题，直接影响测速数据的准确性。这套适配结构的设计，核心是解决计时器与不同规格气枪的安装匹配问题，首先针对原计时器的安装位做了角度连接副的结构优化，将原连接基座的延伸长度做了10mm的定向拉伸，这个尺寸是经过多次实装验证得出的，既能够避开左轮气枪转轮部位的凸起轮廓，又不会因为延伸过长导致装置重心外移，影响持枪时的平衡感。配套设计的定心销结构，是整个适配结构的关键细节，安装时定心销可以嵌入枪管下方的定位凹槽，不需要额外捆绑扎带就能实现计时器的周向定位，彻底避免射击过程中装置移位导致的测速窗口偏移问题，计时模块的触发窗口可以始终正对枪口方向，保证弹丸通过时的测速精度。角度连接部位在颈部做了可分离的分体式结构设计，这个设计的考量是兼顾不同长度版本的气枪适配，不需要重新制作整套连接结构，仅更换不同长度的颈部连接段，就可以适配短管紧凑型、长管精准型等不同规格的Umarex Colt Phyton CO2左轮气枪，大幅提升了整套计时装置的通用性。从安装边界来看，整套适配结构安装完成后，横向突出枪管的尺寸控制在12mm以内，不会干扰持枪时的手部握持位置，纵向延伸长度不会超出枪管前端面，避免影响弹丸的正常出射轨迹，所有棱角位置都做了R1.5的圆角处理，不会刮蹭枪身表面的涂装，也避免安装过程中划伤手部。计时模块本身保留了原有的RST复位、m/s速度单位切换、J焦耳动能显示三个操作按键的操作空间，安装完成后手指可以正常按压操作，不需要拆卸装置就能完成参数切换、数据复位的操作，配套的红色拨杆是安装辅助工具，可以快速完成连接结构的锁紧与拆卸，不需要额外使用内六角、螺丝刀等工具，野外场地调校时可以快速完成拆装切换。
