拖挂式道路标线自动喷涂作业装置

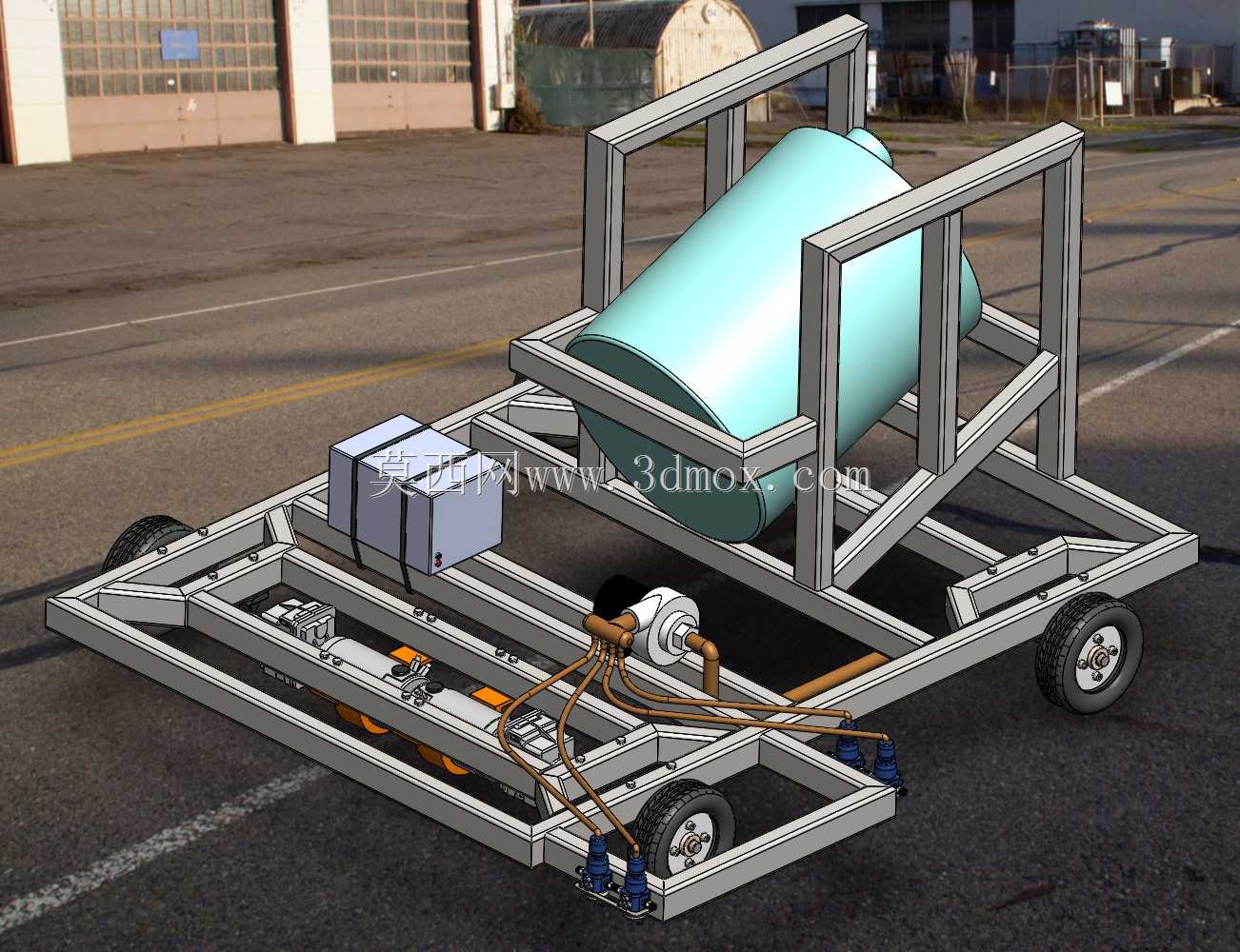

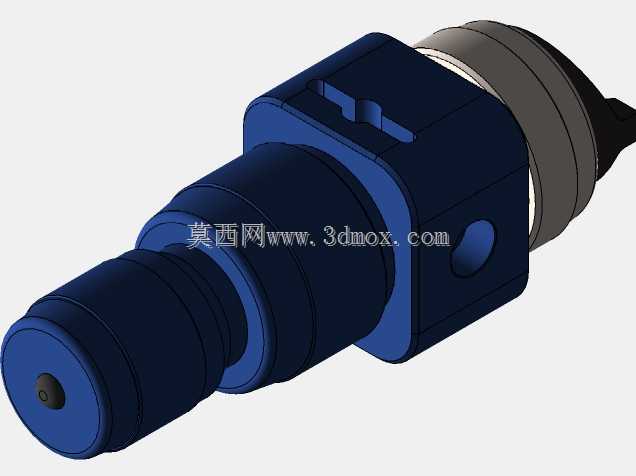

这套作业装置主要面向市政道路、厂区园区内部通路、停车场场地的标线施工作业场景，可替代传统人工推扶式标线设备，完成车道分隔线、边缘线、导向标识等各类路面标线的喷涂作业，适配常温溶剂型、水性涂料等多类常规标线涂料的施工作业需求。从结构布局来看，装置采用拖挂式轮式行走底盘，整体框架采用矩形型钢焊接成型，底盘前后共设置四个行走轮，轮组安装位置预留了足够的离地间隙，可适配平整沥青、水泥路面的通行需求，不会在作业过程中剐蹭已施划的未干标线。底盘上层靠前位置设置倾斜安装的储料罐，罐体通过型钢焊接的限位框架固定，倾斜角度经过匹配设计，可保证罐内涂料在余量较少时仍能顺利向出料管路供料，减少罐内残料浪费；储料罐旁侧安装有供电及控制单元箱体，箱体通过绑带固定在底盘安装位上，接线端预留了快插接口，方便日常检修时的线路拆装。底盘下层沿车架纵向布置喷涂管路系统，管路通过管卡固定在车架横梁上，末端设置多组可独立调节位置的喷枪支架，喷枪的横向位置、喷涂高度、喷射角度均可通过支架上的锁紧结构调整，可适配不同宽度标线、不同喷涂厚度的作业要求，管路中段连接有气动增压组件，可稳定输出涂料喷涂所需的压力，保证标线涂层厚度均匀、边缘清晰。设计过程中优先考虑了作业的稳定性与维护便捷性，所有管路接头均采用标准快接结构，日常更换喷嘴、疏通管路时无需复杂工具即可操作；车架整体的重心经过配平计算，储料罐满载状态下拖挂行走时不会出现翘头、侧倾的问题；底盘尾部预留了与牵引设备连接的挂接结构，可挂接在小型工程牵引车、电动巡检车后方作业，也可根据需求加装独立行走驱动模块，实现自走式作业。安装边界方面，装置整体宽度控制在常规车道宽度范围内，拖挂转弯半径经过校核，可在双向两车道的道路上完成掉头、转向操作，不会对正常通行造成过长时间的阻碍；喷枪组件的最低离地高度可调整至距路面50mm，最高可抬升至200mm，可适配不同颗粒度路面的喷涂需求，避免喷枪距离过近被路面凸起剐蹭，或是距离过远造成涂料飞散影响标线精度。
