奥斯曼老式轮式火炮结构三维建模

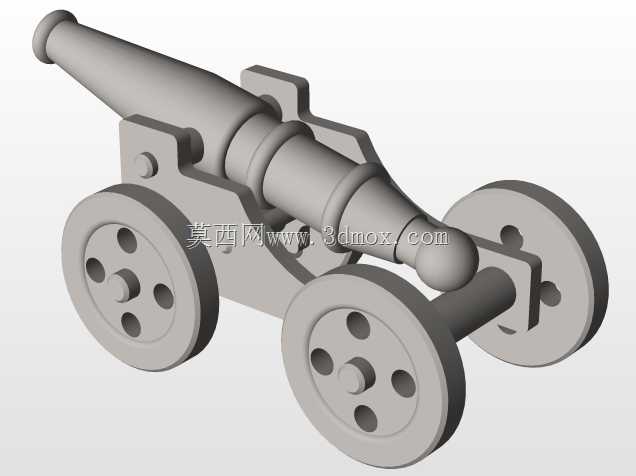

这款轮式古炮的三维结构设计，首先要考虑的是历史场景复原与结构合理性的平衡，在文旅场景的古战场复原展陈、历史题材文创衍生品开发、古代兵器教学演示场景中，这类结构都有实际的落地需求。从功能特性来看，整体结构分为炮身、炮架、轮组三个核心模块，炮身采用前装滑膛结构的等比例还原，炮管尾部的药室位置做了加厚处理，对应实际使用中承受火药爆燃压力的结构需求，炮身与炮架的连接采用耳轴铰接结构，能够实现一定角度的俯仰调节，满足不同射程的发射角度调整需求，耳轴位置做了轴肩限位，避免炮身发射时出现横向窜动。轮组部分采用四轮布局，前后轮直径一致，轮辐采用多孔减重设计，既还原了历史上木质轮辐的结构特征，也在模型层面控制了整体重量，轮轴与炮架的连接采用滑动轴承结构，保证推行过程中轮组转动顺畅，炮架主体采用框架式焊接（对应历史上的铆接木质结构）结构，前后设置有拖架结构，既可以在运输时连接牵引牲畜，也能在发射时抵住地面抵消后坐力。设计过程中首先确定了炮身的口径与长度比例，按照历史存世的奥斯曼古炮实物比例，炮管长度取口径的18倍，保证外形还原度的同时，避免炮管过长出现结构刚性不足的问题；炮架的宽度尺寸要大于轮组的总宽度，预留出轮组转动的间隙，同时炮架的重心位置落在前后轮轴之间偏前的位置，保证停放时的稳定性，不会出现前倾或者后翻的情况。安装边界方面，炮身耳轴与炮架轴孔的配合采用间隙配合，间隙量控制在0.2mm左右，既保证俯仰转动顺畅，也不会出现过大的旷量；轮轴与炮架轴座的配合同样采用小间隙配合，轮组端面与轴座之间预留0.5mm的窜动间隙，避免温度变化导致轮组卡滞。整体结构没有多余的装饰性特征，所有结构都对应实际使用中的功能需求，比如炮管外壁的几道加强箍，既还原了历史上铸铁炮管的箍圈加强结构，也在模型层面提升了炮管的结构刚性，避免薄壁结构出现变形；炮架侧面的销钉结构，对应历史上固定炮架构件的铆接位置，也为后续拆分打印、组装提供了定位基准。在场景适配中，这类模型既可以作为单独的展陈摆件，也可以适配1:10、1:16等常见的兵人场景比例，调整尺寸后直接用于沙盘场景搭建，轮组的转动结构、炮身的俯仰结构都做了可动设计，能够满足动态演示的需求。
