高温合金超导带端件轨道炮结构件

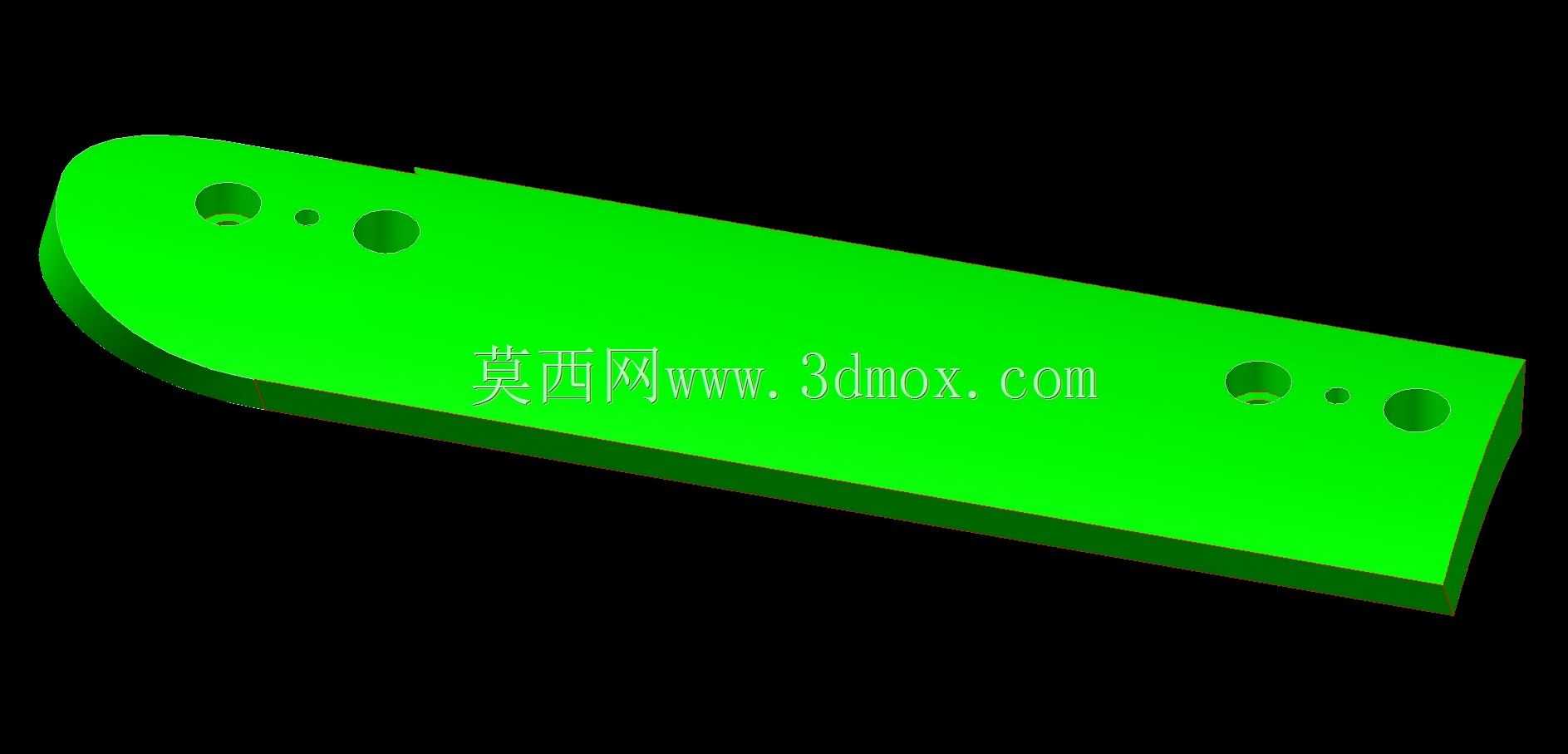

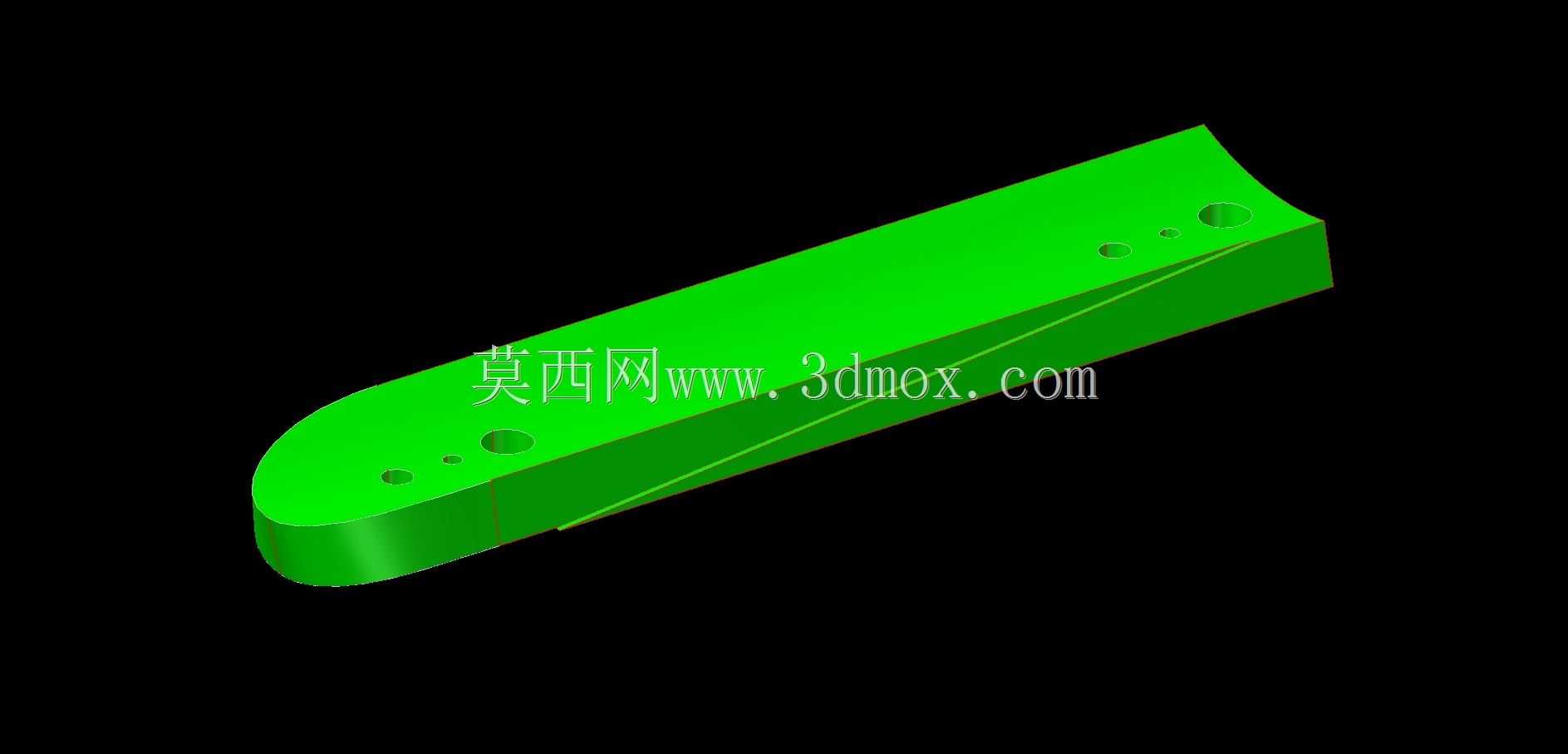

该结构件为轨道炮系统内的超导带端固定承载部件，主要应用于电磁发射装备的超导带材端部衔接工位，承担超导带材端部定位、电流传导过渡以及结构支撑的核心作用，在高脉冲电流工况下可维持超导带材端部的结构稳定性，避免大电流冲击下带材出现移位、接触不良等问题。从结构设计来看，整体采用长条形板状构型，主体沿长度方向做等厚延伸处理，两端对称布置多组不同孔径的安装孔位，其中大孔径孔位用于主承载螺栓的穿装固定，小孔径孔位用于定位销的精准对位，可保证部件安装后与相邻超导带材、绝缘基座的同轴度偏差控制在极小范围内，适配轨道炮发射轨道的高精度装配要求。部件端部设置连续过渡的斜坡面结构，斜坡延伸至指定层位，可在超导带材绕装或铺设过程中形成平滑的导向过渡，避免带材在端部出现直角弯折导致的超导层损伤，同时斜坡面的角度经过反复校核，可匹配超导带材的最小弯曲半径要求，减少带材铺设过程中的应力集中。材质选用959青铜合金，该类铜合金具备优异的导电性能与高温强度，在脉冲大电流通过时可降低接触电阻带来的发热损耗，同时在瞬时高温工况下仍能保持足够的结构刚度，不会因电磁力冲击出现形变。安装边界方面，部件的厚度、宽度尺寸完全适配轨道炮内部绝缘基座的安装槽位，两端安装孔的孔距与基座预设螺孔完全匹配，安装后部件上表面与轨道内表面保持齐平，不会对电枢的高速滑动行程造成干涉。设计过程中重点考量了电磁发射工况下的受力特性，部件的棱边均做圆角钝化处理，避免尖端放电现象的产生，同时孔位周边做局部加厚处理，抵消螺栓预紧力与电磁冲击力带来的局部应力，延长部件的服役寿命。在实际装配场景中，该部件需与绝缘衬垫、超导带材、压紧压板配合使用，通过螺栓预紧提供稳定的接触压力，保证超导带材端部与导电部件的接触电阻处于稳定区间，减少脉冲放电过程中的能量损耗。
