科幻主题手持眩晕道具结构设计

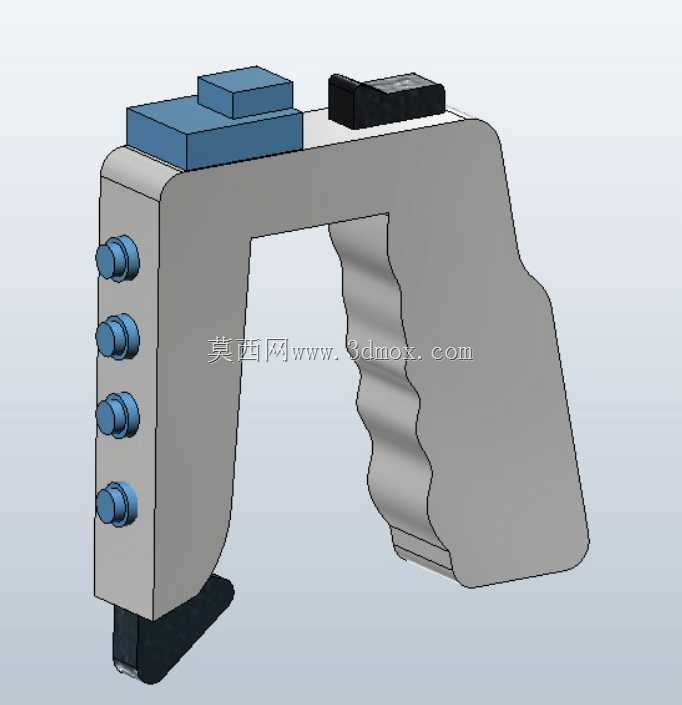

这款手持科幻眩晕道具的结构设计，首先围绕单手握持的人机交互逻辑展开，握把区域做了贴合手掌自然弯曲的波浪形曲面处理，握持时指腹可完全贴合曲面凹陷处，长时间持握不会产生硌手的应力集中点，整体外轮廓没有尖锐棱角，所有边缘都做了R2以上的圆角过渡，避免使用过程中划伤手部。从功能布局来看，装置左侧竖向排布的四个圆形凸起结构，对应功能调节的档位按键，每个按键的凸起高度为3mm，按压行程控制在1.2mm，按压力度设置在15N左右，符合日常手持设备的按键操作反馈逻辑，不会出现误触或者按压费力的问题。顶部的两个块状结构，靠前的蓝色模块为功能触发端的安装位，靠后的黑色模块为模拟能量显示的区域安装位，两个模块都采用卡扣式装配结构，和主体框架的配合间隙控制在0.1mm，既保证装配后的贴合度，也方便后期拆解维护。底部的黑色凸起结构为模拟发射端的配重安装位，通过增加底部重量平衡整枪的重心，让持握时重心落在虎口位置，减少手腕的承重负担。整体结构的主体框架采用一体化的C型支撑结构，壁厚均匀设置为2.5mm，在按键安装区域做了局部加厚到4mm的处理，避免按键反复按压导致的结构开裂，所有装配位都预留了对应的定位柱孔位，不需要额外做定位治具就可以完成快速组装。从应用场景来看，这款结构既可以作为科幻主题cosplay的手持道具使用，也可以作为科幻题材文创玩具的结构原型，还可以用于影视道具的前期打样验证，结构设计上预留了内置电子元件的空腔，可根据实际需求加装声光模块，不需要对主体结构做大幅修改。外形尺寸上，整体高度控制在180mm，宽度为120mm，握把处的厚度为35mm，完全适配成年男性的手掌握持尺寸，安装边界上所有外接模块的安装位都做了止口设计，装配后不会出现错位偏移，外表面的平整区域预留了水贴或者喷涂的定位基准，方便后期做表面涂装处理。结构设计过程中优先考虑了手持使用的安全性，所有突出结构的连接强度都做了对应的受力验算，即使1.2米高度自由跌落也不会出现部件脱落断裂的问题，内部空腔的走线槽做了圆角处理，避免线材被结构锐边割破，整体装配不需要使用螺丝等金属紧固件，全部采用卡扣连接，拆装方便，也避免了金属部件外露带来的安全隐患。
