工业设备用实心橡胶行走滚轮结构

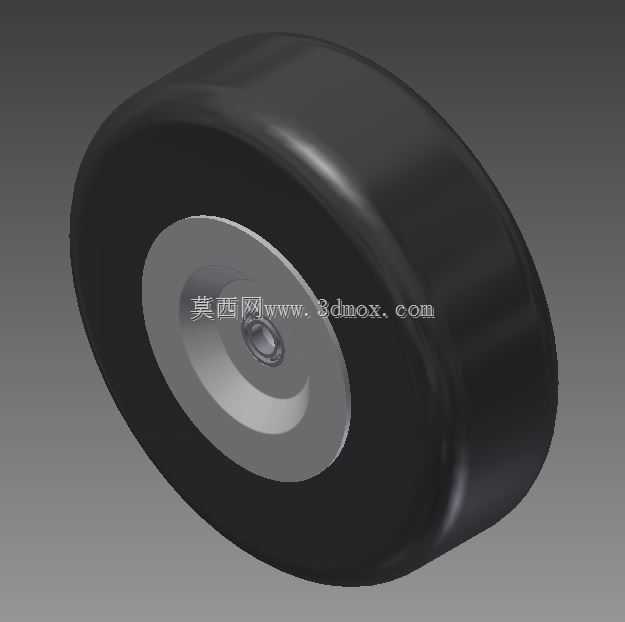

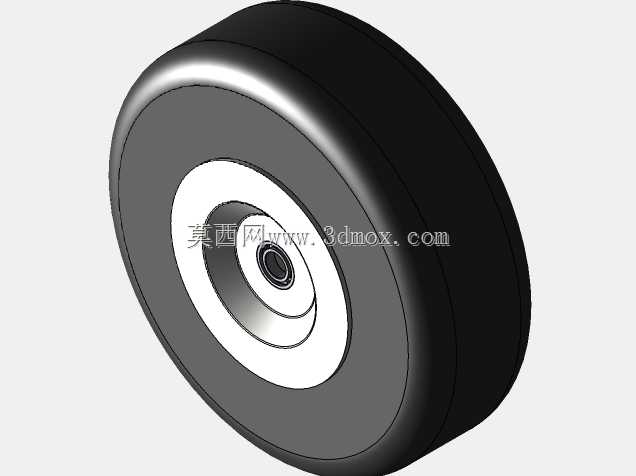

这款滚轮结构主要面向轻型工业移动设备、车间周转拖车、小型作业平台的行走场景设计，日常工况下多承载100kg以内的静态载荷，适配平整环氧地坪、硬化水泥地面的室内外通行需求，轮面采用实心橡胶材质，既能够缓冲地面微小凸起带来的振动，也不会像充气轮存在爆胎、胎压不足的维护问题，长期静置也不会出现轮面局部压痕变形的情况。从结构设计逻辑来看，轮体采用轮毂与橡胶外圈分体式设计，金属轮毂承担核心载荷传递，中心预留的轴承安装位可适配标准深沟球轴承，安装轴径按照常规轻型脚轮的通用尺寸设计，能够直接替换同规格的现有脚轮部件，不需要额外修改设备的安装支架结构。轮毂的台阶式结构做了橡胶外圈的轴向限位，橡胶外圈通过过盈配合压装在轮毂上，轮缘处的圆弧过渡避免橡胶层在受压形变时出现边缘应力集中开裂的问题，轮毂中心的轴承位两侧预留了密封圈安装槽，可加装防尘密封圈阻挡车间粉尘、地面水渍进入轴承滚道，延长轴承的维护周期。在安装边界上，轮体的总宽度、外径都控制在轻型移动设备的常规安装尺寸范围内，转动时的外轮廓不会和设备底部的支架、护板产生运动干涉，轮面的弧度设计让滚轮在小角度转向时不需要克服过大的滑动摩擦力，推动设备转向时手感顺滑，不会出现轮面卡滞、蹭地的情况。设计过程中特意将橡胶外圈的邵氏硬度控制在适中区间，既保证足够的承载能力，避免重载下轮面形变量过大增加推行阻力，也能通过橡胶本身的形变吸收地面传来的小幅振动，保护设备上搭载的精密部件不受颠簸影响，轮毂采用压铸铝合金材质，在保证结构强度的前提下降低了整体自重，不会给设备增加过多的额外负载。这类滚轮除了用在车间周转拖车上，也可适配小型货架移动底座、轻型AGV辅助轮、工装夹具移动台等场景，结构上没有冗余的复杂部件，加工装配难度低，日常维护只需要定期清理轮面缠绕的杂物、检查轴承润滑状态即可，不需要复杂的保养操作。
