科幻风格圆筒式内置线圈动力装置结构

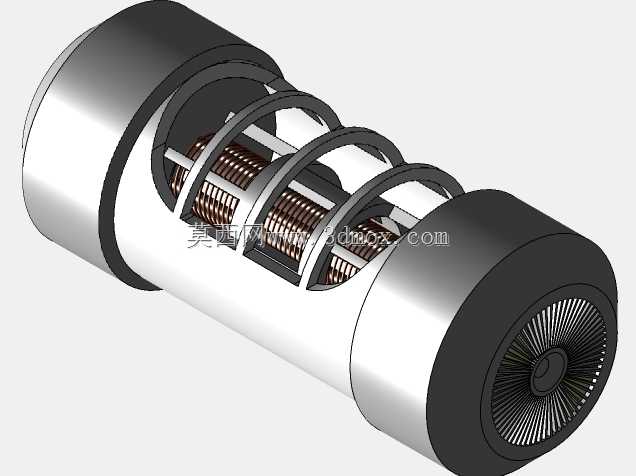

这款圆筒式结构的动力类装置，在科幻题材装备设计、概念动力单元验证场景中具备较高的参考价值，其结构布局兼顾了内置功能组件的防护与散热需求，同时通过镂空式框架设计实现了内部组件的可视化呈现，适合用于概念样机展示、影视道具结构复刻、创意机械教学演示等场景。从实际功能布局来看，装置两端采用封闭端盖结构，其中一端集成了辐条式散热格栅，可在装置运行过程中引导内部气流流通，带走内置线圈组件工作产生的热量，避免核心绕组因积热出现性能衰减；另一端为平整封闭端盖，可作为动力输出端或者外接管线的接口安装位，端盖与主体圆筒之间采用台阶式配合结构，装配时可通过止口定位保证同轴度，降低装配过程中的调整难度。主体圆筒中段采用镂空笼式框架设计，框架由多道环形加强筋与轴向连接筋组合而成，既能够减轻整体结构重量，又可以直观展示内部的多组线圈绕组排布，线圈绕组通过绝缘支撑座固定在中心轴上，绕组之间预留有均匀的散热间隙，避免相邻绕组工作时产生电磁干扰与热量堆积。设计过程中参考了经典门式炮的中部筒体布局与纳克达发电机的线圈排布逻辑，将两种结构的优势进行融合：一方面保留了圆筒式结构的高径向刚度，在承受径向载荷时不易出现形变，适合在有一定振动的安装环境下使用；另一方面通过镂空框架降低了整体重量，相较于全封闭筒体结构重量可降低三成左右，同时方便日常运维时直接观察内部线圈的老化、松动情况，无需完全拆解端盖即可完成初步故障排查。安装边界方面，装置整体为等直径圆筒结构，两端端盖外径与主体框架外径保持一致，安装时可采用卡箍式固定座或者端部法兰连接的方式，固定点位可选择两端端盖的实体区域，避免在镂空框架位置施加夹紧力导致框架变形；轴向安装空间需预留出两端端盖的接线与散热间隙，径向空间需大于筒体最大外径，保证散热格栅周边无遮挡，维持气流通畅。内置线圈组件与中心轴之间采用过盈配合加键连接的固定方式，可传递一定的扭矩，若作为小型发电单元使用，可在中心轴端外接动力输入组件，线圈切割磁感线产生的电流可通过端盖预留的接线端子引出；若作为概念展示模型使用，可在镂空框架位置加装透明护罩，既保留内部结构的可视性，又能避免灰尘进入线圈缝隙影响外观。结构细节上，环形加强筋的厚度经过优化，在保证框架整体刚度的前提下尽可能减小筋条宽度，避免遮挡内部线圈的展示效果；轴向连接筋均匀分布在筒体圆周方向，相邻筋条之间的弧长一致，保证整体结构的圆周方向刚度均匀，不会出现局部刚度薄弱的位置；散热格栅的辐条采用等角度排布，格栅间隙宽度经过计算，既能够保证足够的通风面积，又可以阻挡较大尺寸的杂物进入筒体内部损伤线圈绝缘层。
