彩弹枪自动记录器Ram安装基座结构

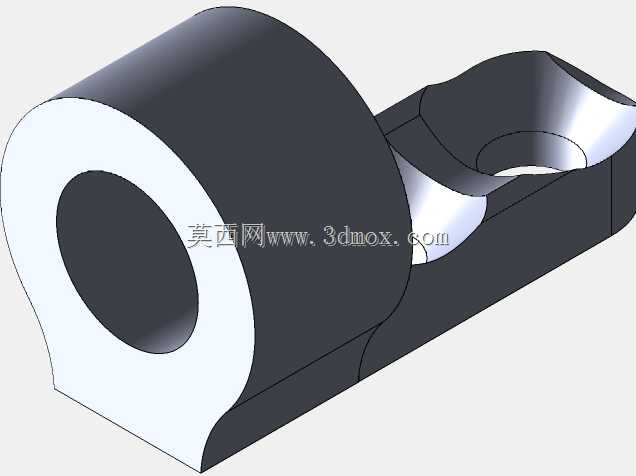

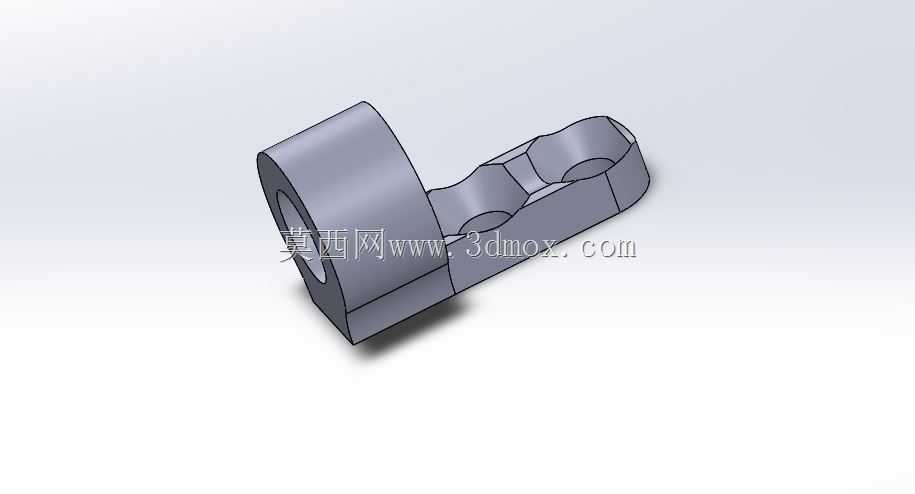

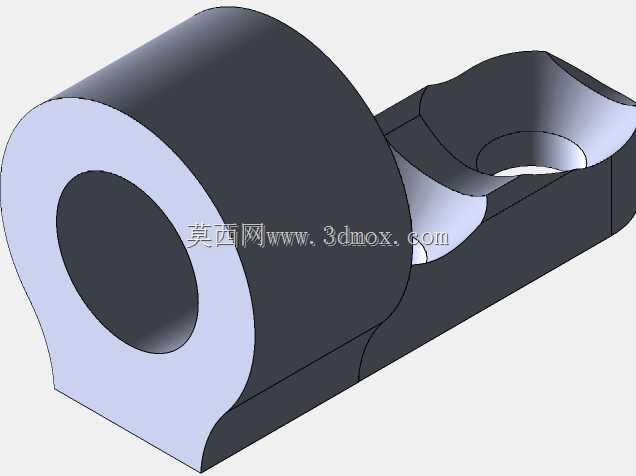

该安装基座是配套彩弹类运动器材的专用连接构件，主要用于彩弹枪射击自动记录装置的Ram模块固定，在竞技彩弹运动的装备改装、赛事器材升级场景中应用广泛，能够解决记录模块在枪械上的安装定位问题，避免射击过程中模块出现松动、移位，保障射击数据记录的稳定性。从结构设计来看，构件一端为带通孔的圆柱套筒结构，该通孔用于穿设枪械上的固定销轴，套筒的内径尺寸与对应销轴的外径采用间隙配合设计，既保证安装时能够顺利穿入，又能控制径向窜动量在合理范围内，避免安装后出现过大旷量。套筒外侧的圆柱端面做了倒角处理，去除加工毛刺的同时，也能在安装时起到导向作用，降低销轴穿入时的对位难度。构件另一端为带双沉孔的扁平连接臂，两个沉孔的位置与自动记录器Ram模块的安装孔位完全对应，沉孔设计能够让固定螺丝的头部完全沉入构件表面，不会出现凸起干涉，避免螺丝头剐蹭枪械其他部件或是使用者的装具。连接臂与圆柱套筒之间采用过渡圆弧连接，而非直角衔接，这种设计能够分散射击时产生的交变应力，避免应力集中在衔接拐角处导致构件断裂，毕竟彩弹枪每次击发都会产生一定的后坐冲击力，长期使用下应力集中位置很容易出现疲劳裂纹。从安装边界来看，构件整体的外轮廓尺寸经过严格控制，安装后不会超出枪械护木的外侧轮廓，不会影响枪械的正常握持，也不会干扰枪械原有部件的动作行程，比如不会阻挡扳机护圈、不会影响拉机柄的操作空间。连接臂的下表面做了平面度处理，能够与Ram模块的安装面完全贴合，保证安装后模块的姿态稳定，不会出现倾斜，进而保障记录传感器的检测精度。在建模过程中，对各个配合面的公差做了合理预留，套筒内孔的圆柱度、连接臂安装面的平面度都按照通用机械零件的中等精度要求设定，既能够满足实际使用的装配需求，又不会过度提高加工精度要求造成加工成本上升。构件的整体壁厚经过核算，在保证结构强度能够承受反复后坐冲击的前提下，尽可能做了轻量化处理，不会给枪械增加过多额外重量，避免影响使用者的持枪手感和长时间运动的负重负担。
