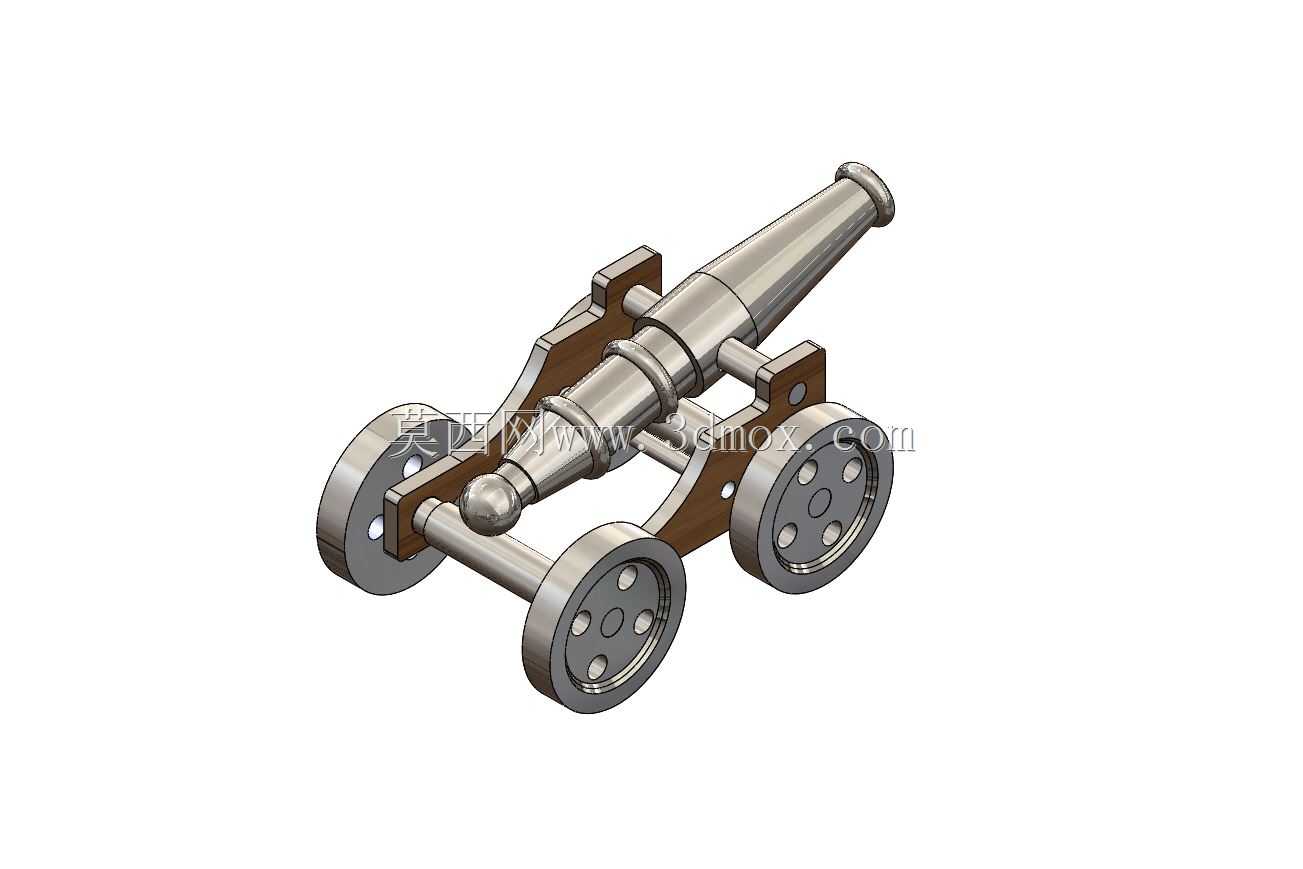

复古轮式仿古金属火炮结构设计

这款仿古轮式火炮的结构设计，首先要兼顾展示陈设与结构还原的双重需求，在实际应用场景中，这类结构多被用于文旅场景的仿古陈设、历史教具演示、复古工艺藏品制作，部分同结构比例缩放款也可作为精密机械摆件的设计参考。从功能特性来看，整体结构分为炮身主体与轮式炮架两大模块，炮身采用多段阶梯式圆柱结构，从炮尾至炮口呈现渐进式收窄形态，炮尾设置球形堵头结构，既还原了老式火炮的尾端配重逻辑，也在结构上形成封闭的受力端面，炮身中部设置两道环形加强凸缘，对应炮架的箍装固定位，避免炮身在架体上出现轴向窜动。炮架部分采用双侧木质质感的纵梁结构，纵梁之间通过横向销轴连接，既保证架体的结构刚度，也预留了炮身俯仰角度调整的铰接空间，轮组采用四轮布局，前后轮均为带辐条孔的金属轮结构，轮轴与纵梁下方的轴座过盈配合，轮缘做圆弧倒角处理，既还原老式木轮包金属边的视觉效果，也保证模型移动时的顺滑度，不会出现卡滞问题。设计思路上，没有完全照搬史料火炮的粗笨比例，而是对各部件的尺寸比例做了工程化优化，炮身与炮架的重心落在前后轮轴的中心区域，避免出现前倾或后翻的问题，安装边界方面，整体结构的最大外轮廓由轮组外侧缘与炮口、炮尾的端面决定，炮身处于水平状态时，纵向长度覆盖从炮口前端至炮尾球形端的全尺寸，横向宽度不超过两侧轮缘的外端面，垂直高度从轮底接触面至炮身最高处的凸缘位置，所有构件之间的配合间隙控制在均匀范围内，炮箍与炮身的配合面采用贴合设计，没有多余的突出结构，纵梁与轮轴的连接位置做了下沉式轴座设计，既降低整体重心，也让架体外观更协调。在结构细节处理上，炮身的内壁做等壁厚设计，虽然作为陈设模型不需要承受实际发射载荷，但壁厚均匀性保证了三维结构的合理性，不会出现局部壁厚突变导致的打印或加工变形问题，轮组上的辐条孔采用均匀圆周分布，每个轮面设置五个圆形减重孔，既还原老式轮具的结构特征，也减少了实体材料的冗余量，架体的纵梁侧面做圆弧过渡处理，没有尖锐棱角，符合陈设类产品的安全设计要求。铰接位置的销轴两端做铆接式限位结构，避免销轴从架体上脱出，炮身与架体的接触位置设置弧形托座，托座弧度与炮身外圆柱面完全贴合，保证炮身安装后的稳定性，不需要额外的紧固件即可实现定位，整体结构的拆分逻辑也符合常规加工工艺，炮身、轮组、纵梁、销轴、托座均可单独加工后装配，不需要复杂的一体化成型工艺，适配多种加工场景的需求。
