桌面级3D打印设备配套空气滤清结构

桌面级FDM3D打印机在长时间作业过程中，熔融耗材挤出时会释放带有挥发性的蒸汽以及亚微米级的悬浮颗粒，这类物质如果直接散逸在封闭的工作室空间内，长期接触会对操作人员的呼吸道产生刺激，同时细小颗粒也可能沉降在设备的导轨、传动丝杆等运动部件表面，加剧运动副的磨损，影响设备长期运行精度。这款配套的空气滤清结构，正是针对桌面级设备的安装空间局限设计，解决原有外置过滤结构安装对位困难、风道衔接不畅的问题。

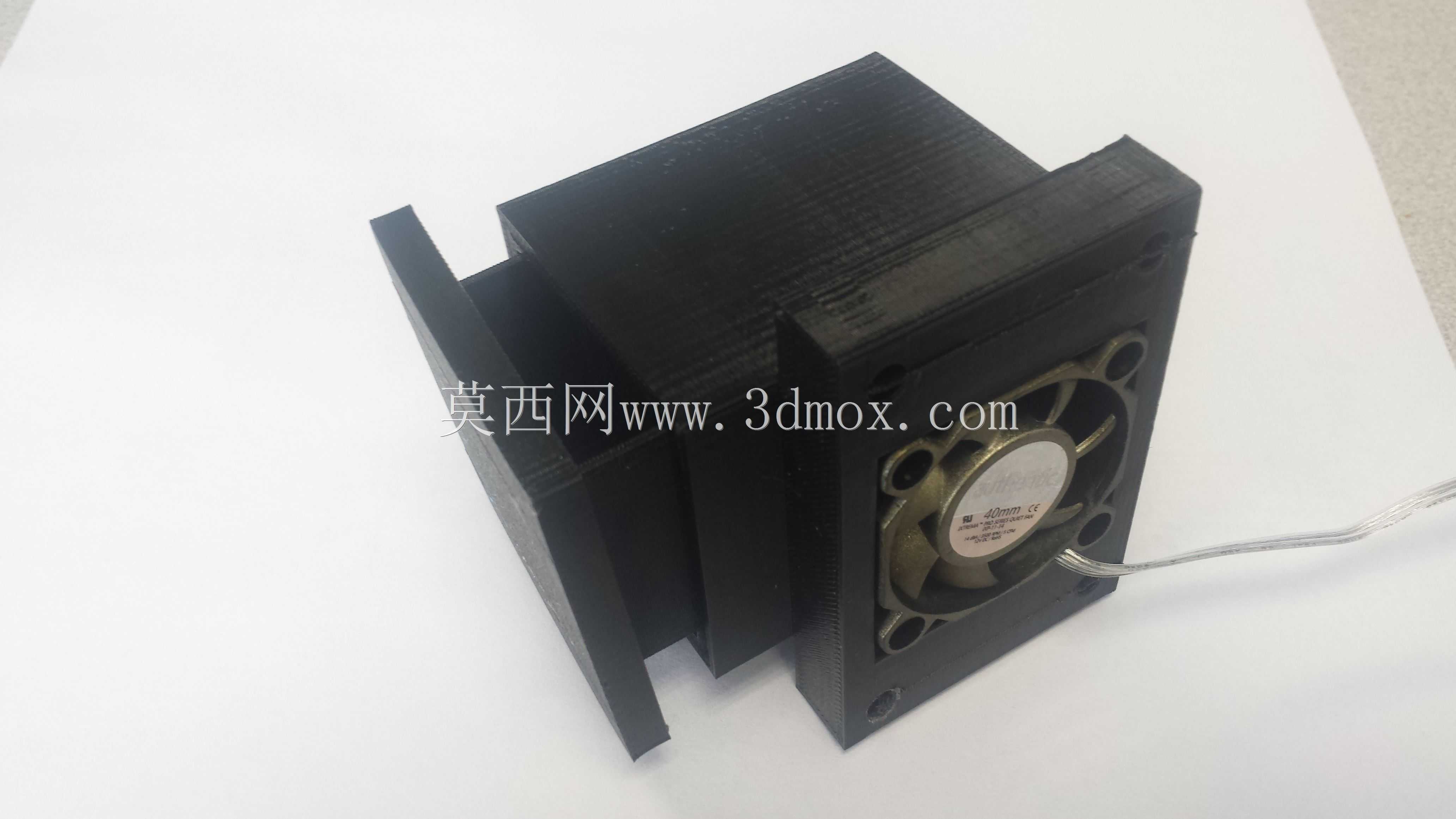

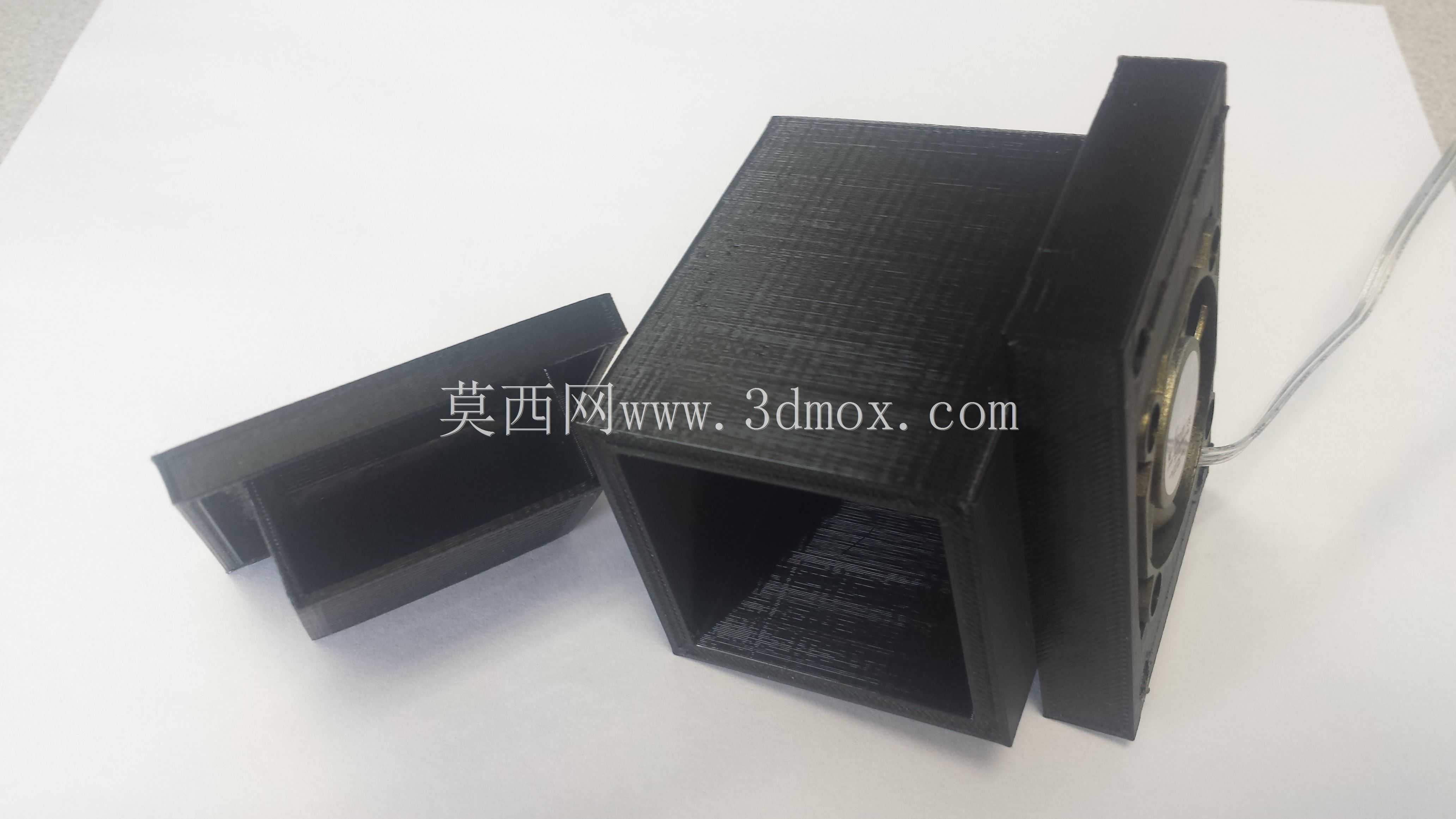

设计过程中针对原有结构的安装痛点做了针对性优化，不再采用胶带绑扎的固定方式，在滤清主体上集成了安装法兰结构，法兰上预留了对应的安装通孔，可适配40毫米规格的散热风扇直接嵌入安装，风扇能够完全滑入腔体的预设卡位，不需要额外做风道密封处理，避免了漏气导致的过滤效率下降问题。整体结构拆分为两个可拼接的腔体部分，拼接后形成封闭的漏斗形流道，气流从进风口进入后会在腔体内形成平缓的导流路径，不会出现局部涡流导致的风阻陡增问题。

安装边界方面，结构外壳上预留了直径1-1/4英寸的传感器安装孔，旁边同步预留了1/4英寸的电源走线孔，不需要后期二次打孔加工；法兰位置设置了4个规格为#10的安装孔位，可配合对应规格的机器螺钉直接固定在3D打印机的外壳内侧安装位，不需要额外设计转接支架。过滤材料的适配做了通用化设计，既可以适配常规的油漆过滤面罩滤片，也可搭配1.6英寸×1.6英寸的棉清洁贴片，滤材可直接放置在料斗内侧顶部位置，后续更换时只需要拆开拼接的腔体即可完成操作，维护流程简单。腔体内部预留了足够的活性炭填充空间，可填充水族箱用活性炭滤料，气流穿过滤材和活性炭层时，能够同时拦截亚微米级的悬浮颗粒，吸附熔融耗材产生的异味分子，最终经过滤的气流从风扇端排出，不会在设备内部形成正压导致废气从设备缝隙散逸。

结构的外形完全贴合桌面级3D打印机的外壳内侧轮廓，不会突出到设备外部占用额外的工作台空间，所有的棱边都做了圆角过渡处理，安装过程中不会划伤设备外壳或者操作人员手部，拼接位置做了止口设计，两个部分扣合后不需要额外密封胶即可实现贴合密封，减少装配时的辅助工序。
