220毫米口径投石机概念导弹发射装置

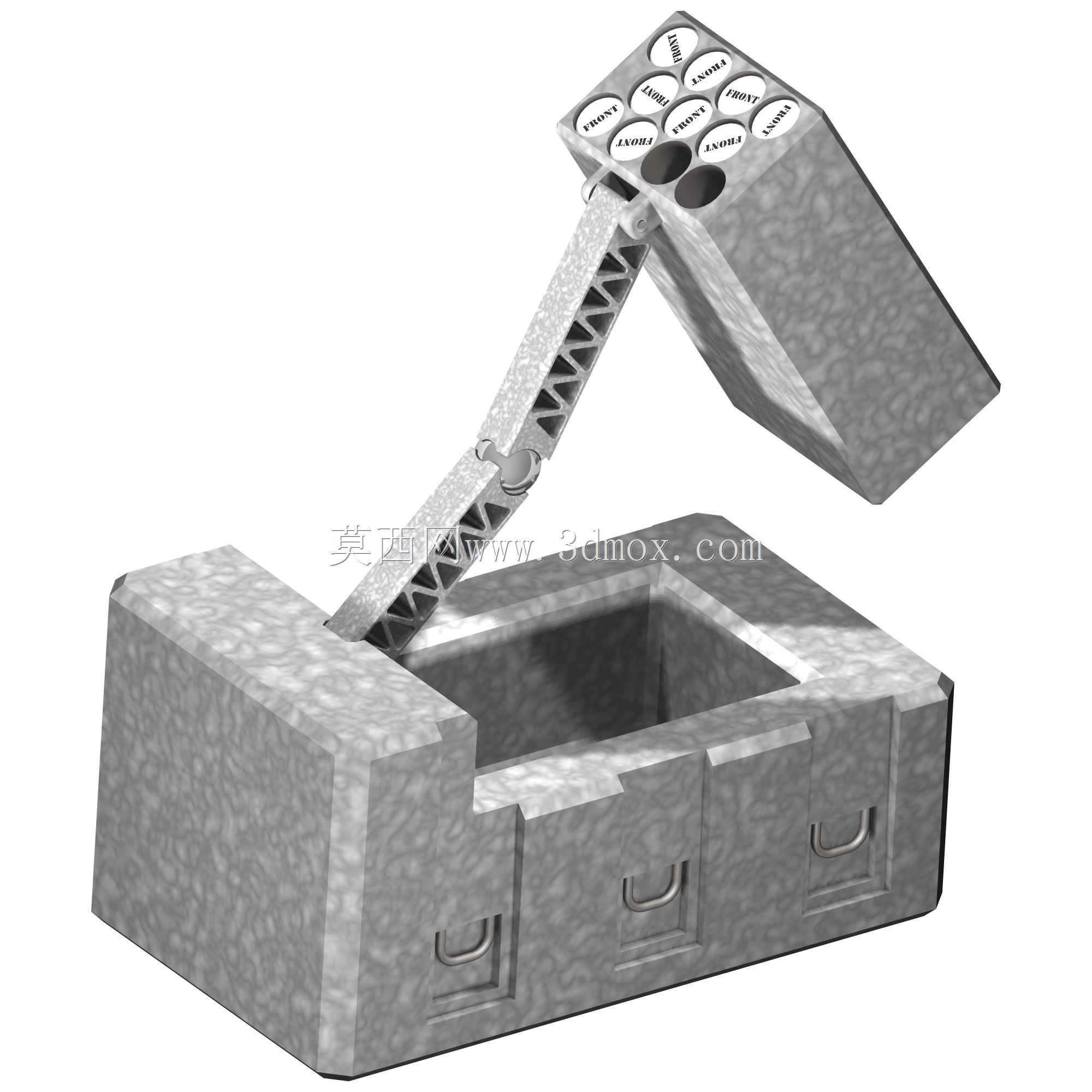

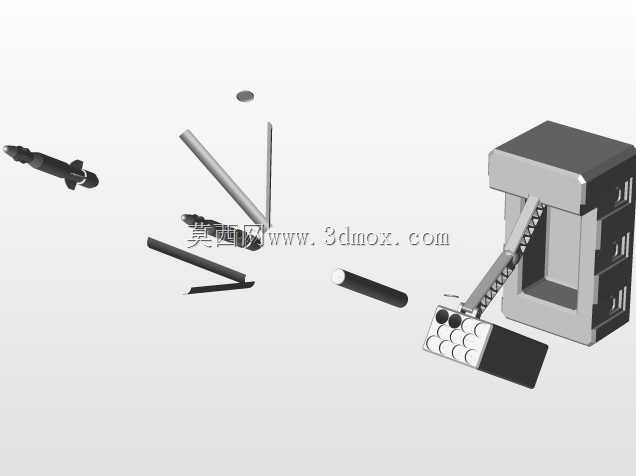

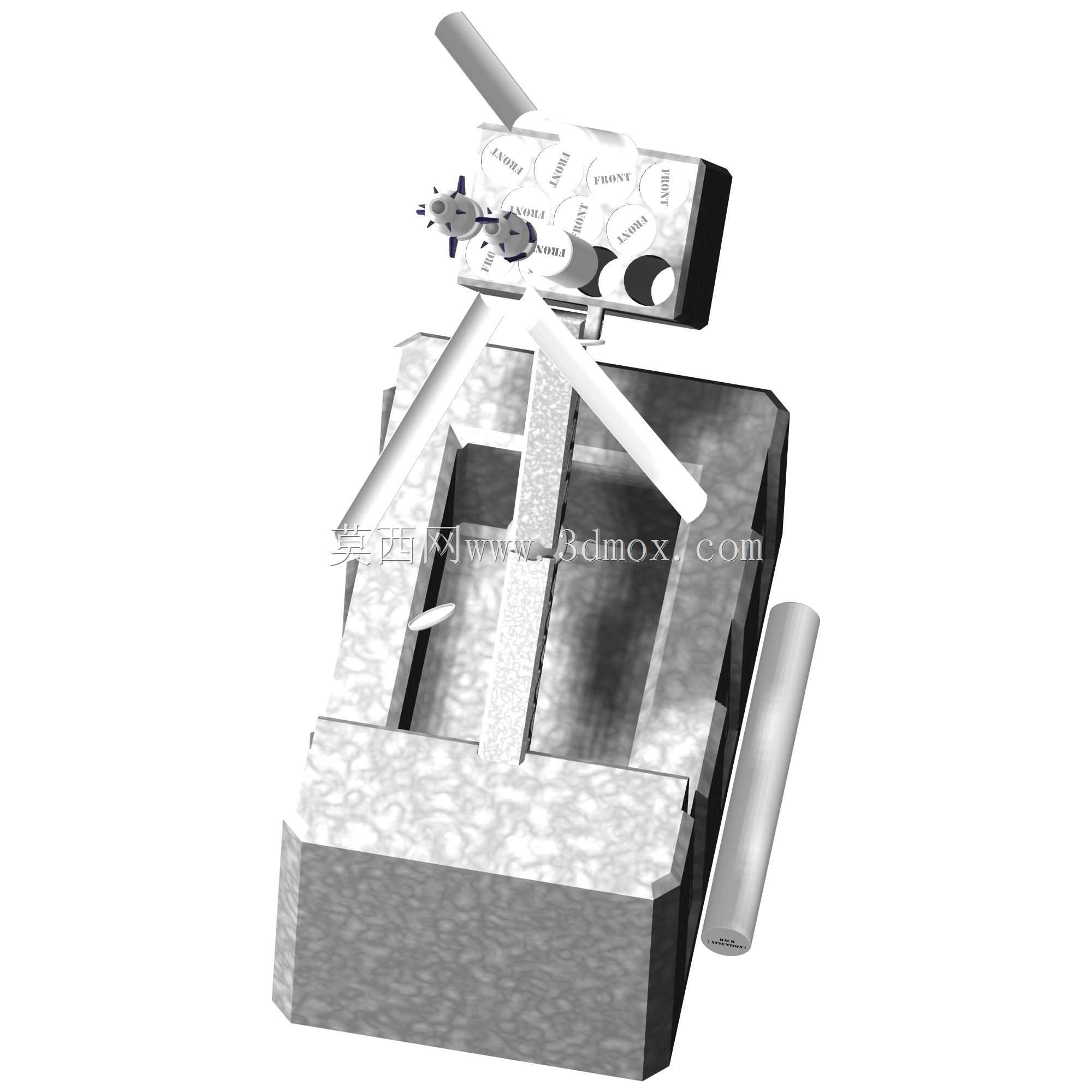

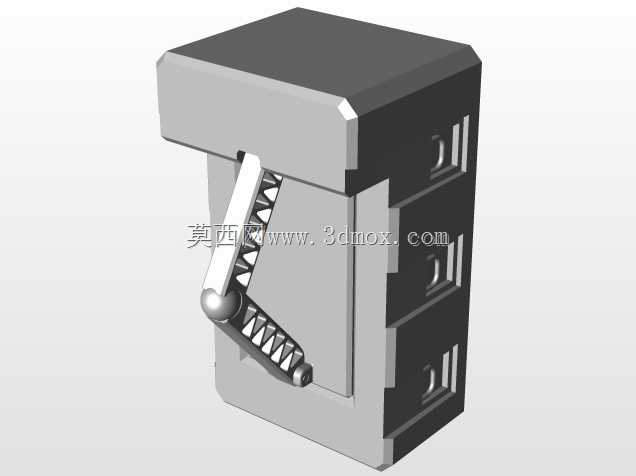

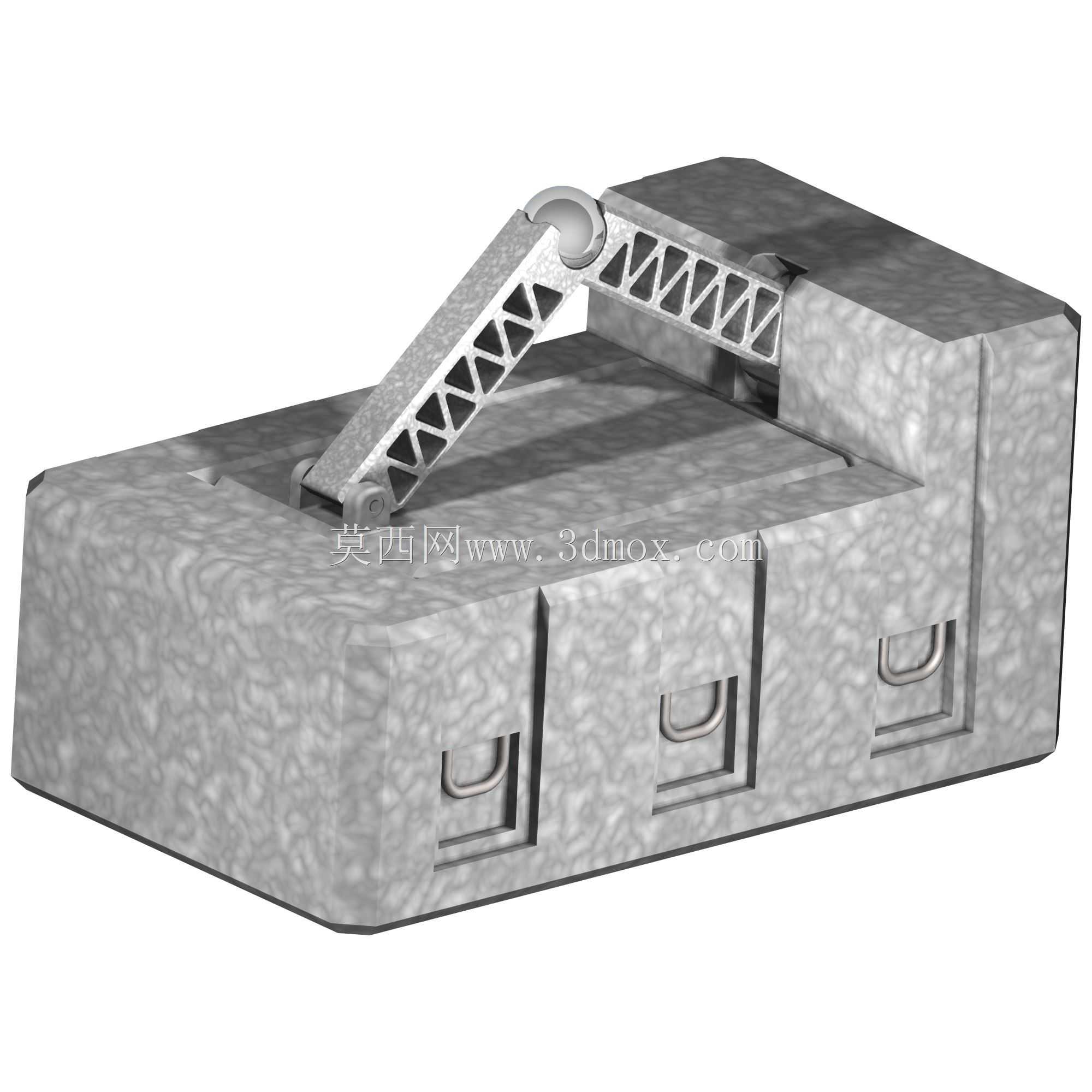

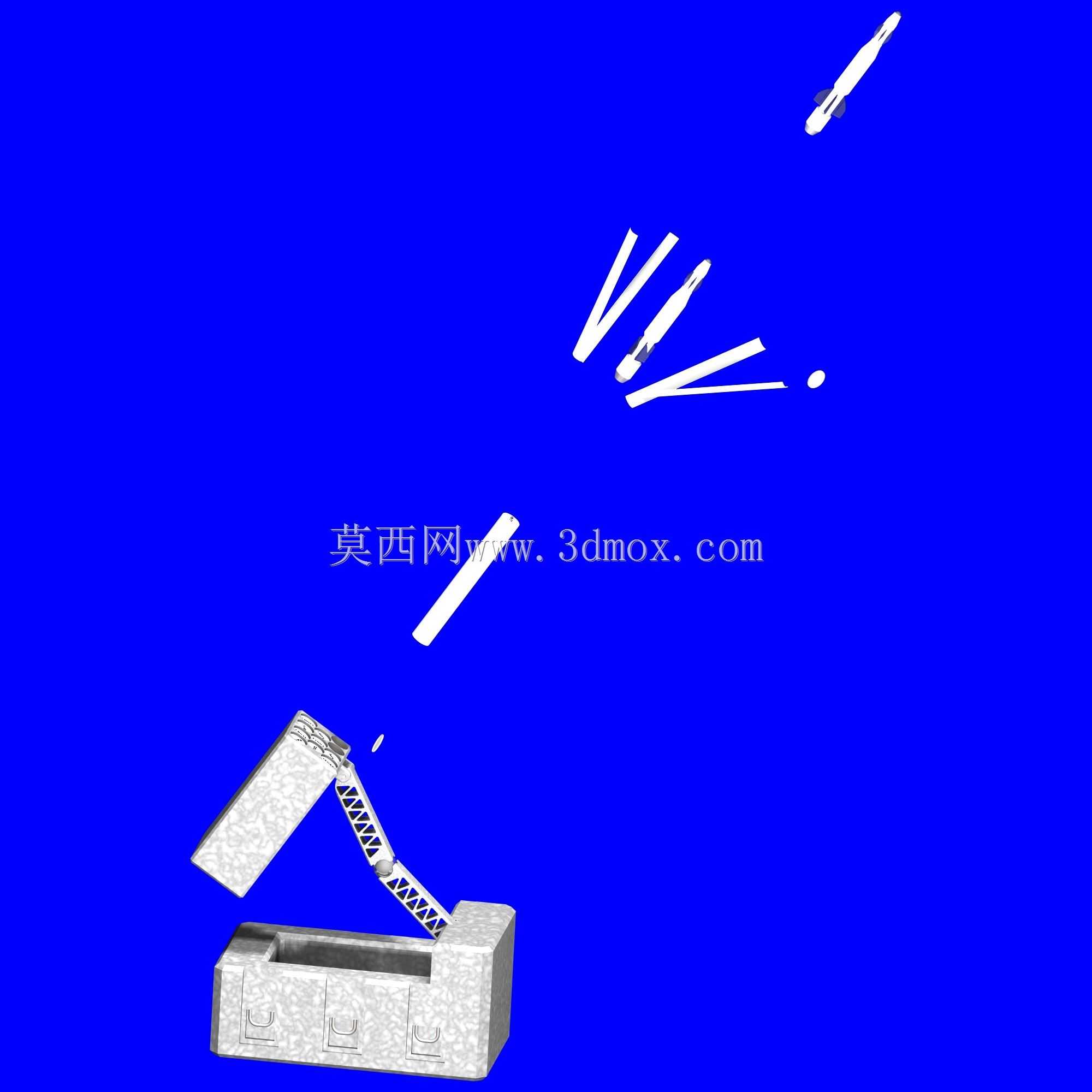

这款概念发射装置融合了古典投石机的机械结构逻辑与现代弹药发射的功能需求，适配220毫米口径弹药的发射作业场景，可应用于国防装备概念验证、军事推演教具制作、国防科普展陈搭建等多个领域。从结构设计来看，装置主体采用厚重的块体基座作为承载核心，基座内部预留了配重块安装腔室，可根据发射弹药的重量、预设发射距离调整配重配比，无需额外增设复杂的液压助力结构，依靠纯机械杠杆力矩转换即可完成弹药蓄能与发射动作，在无外部能源供给的野外作业场景下也可独立完成发射操作。发射臂采用三角支撑铰接结构，铰接点位经过受力优化，将发射过程中产生的瞬时冲击载荷均匀分散到基座的三个支撑接触面，避免局部应力集中导致的结构形变，延长装置的整体使用寿命。弹药承载位设置在发射臂前端，采用模块化卡槽设计，可适配同口径不同规格的弹药装填，卡槽边缘设置有弹性定位销，装填到位后可自动锁止，发射瞬间自动解锁，无需人工额外操作解锁步骤，提升发射作业的响应速度。基座侧面预留了弹药临时放置位，可临时存放3-5发待发弹药，减少装填过程中的弹药搬运距离，提升连续发射的作业效率。装置的整体外形尺寸适配常规运输平台的装载边界，宽度控制在2.2米以内，长度控制在3.5米以内，整体高度在行军状态下可收缩至1.8米，无需拆解即可通过普通货运卡车、中型运输载具完成跨区域转运，转运过程中发射臂可通过卡扣固定在基座表面，避免运输过程中晃动产生的结构磕碰。发射臂的俯仰角度可通过侧面的调节齿盘进行调整，角度调节范围覆盖0到65度，可根据打击目标的距离调整发射仰角，齿盘采用棘轮锁止结构，调整到位后可自动锁止，不会因为发射产生的后坐力出现角度偏移。基座底部设置有四个可伸缩的支撑脚，部署时可将支撑脚伸出撑住地面，增大装置与地面的接触面积，降低发射时的地面压强，即使在松软的沙土、泥土地面也可稳定部署，不会因为后坐力导致装置移位。从建模细节来看，所有铰接位置都预留了标准的销轴安装孔位，可直接对接标准件销轴的装配要求，配重腔室的盖板采用快拆结构设计，日常维护配重块、调整配重参数时无需借助专用工具即可快速打开盖板，降低日常维护的操作难度。装置表面的纹理做了防滑处理，操作人员在调整角度、装填弹药时可避免手部打滑，提升操作过程的安全性。
