枪械结构承力连接构件三维数模

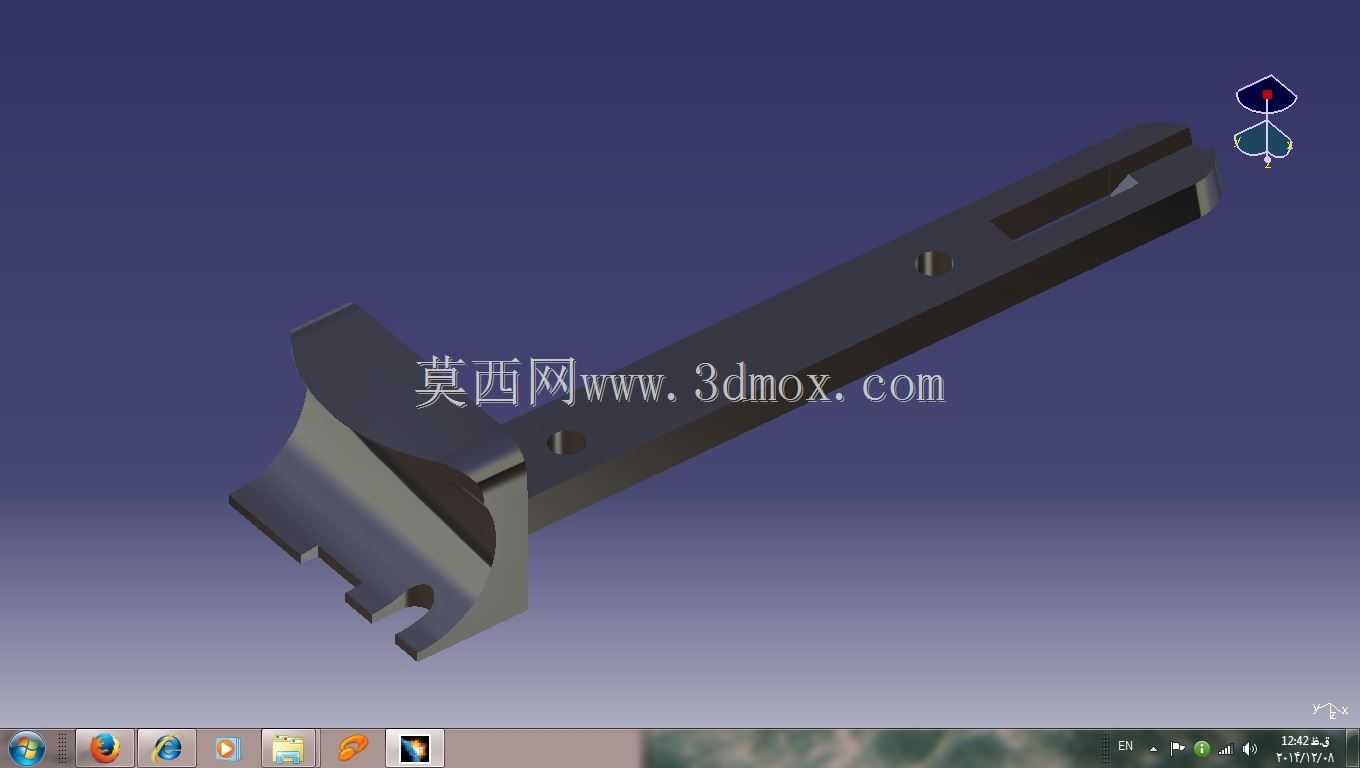

该构件属于枪械内部的核心承力连接类零件，在枪械整体结构中承担多组件衔接、动作导向与受力传导的作用，日常应用场景覆盖轻武器结构研发、枪械原理教学演示、模拟训练器材加工等多个领域，是枪械自动机与机匣组件之间实现动作传递的关键衔接部件。从功能特性来看，该零件本体设置有长条形导向通槽，能够为枪械往复运动的构件提供精准的滑动导向边界，槽体两侧的定位凸台可与相邻组件的卡槽实现精准嵌合，避免动作过程中出现横向窜动，保证机构运行的同轴度要求；零件一端的异形卡接结构，可与机匣上的固定支座实现快拆式配合，既保证装配后的连接刚性，又能满足野战条件下快速拆解维护的使用需求，本体上分布的两个沉头安装孔，可通过紧固件与相邻的承力构件实现刚性连接，孔位的位置度公差严格控制在0.02mm以内，避免装配后出现应力集中问题。设计过程中优先考虑了构件的受力分布特性，长条形主体的截面采用变厚度设计，在受力集中的卡接端做了局部加厚与圆弧过渡处理，可承受往复动作带来的周期性冲击载荷，避免长期使用后出现疲劳断裂问题；导向槽的侧壁做了0.2mm的倒角处理，既可以减少滑动过程中的摩擦阻力，又能避免锐边造成的装配划伤，零件整体外形的安装边界严格适配对应型号枪械的机匣内部安装空间，主体长度、宽度与厚度尺寸均按照枪械内部的装配间隙要求设计，保证装入后不会与其他运动构件发生运动干涉。建模过程中对零件的所有配合面都做了公差匹配设计，滑动配合面的粗糙度要求控制在Ra1.6，固定连接面的粗糙度要求为Ra3.2，既满足动作灵活性的要求，又能控制加工成本；零件的材料选用高强度合金结构钢，表面做发黑处理，兼顾耐磨与防腐蚀性能，可适应高温、高湿等复杂的使用环境。在结构验证环节，该数模可直接导入动力学仿真软件，模拟枪械连发状态下构件的受力变形情况，也可用于加工工艺的编制，直接生成数控加工的走刀路径，为实物加工提供精准的尺寸依据，对于枪械结构研发人员来说，该数模可作为结构优化的基础参照，通过调整导向槽长度、卡接结构尺寸来适配不同型号枪械的动作行程要求，也可用于教学场景中帮助学员理解枪械内部的构件连接关系与动作传递逻辑。
