四旋翼挂载烟枪发射装置结构设计

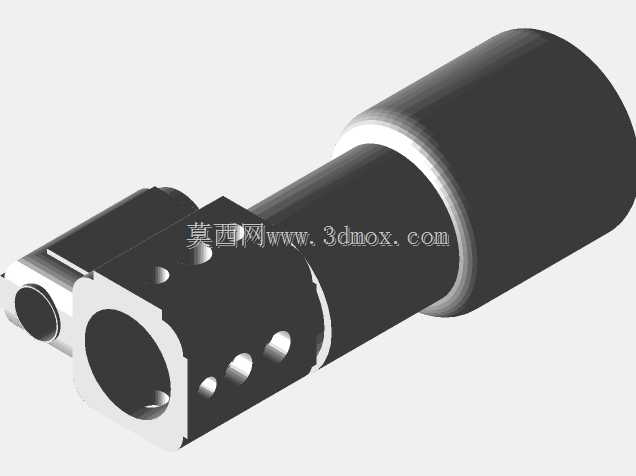

该结构件主要适配中小型多旋翼无人机的挂载需求，作为空中作业类发射执行部件使用，常见应用场景覆盖影视特效拍摄、空中应急信号投放、农林植保辅助播撒类作业的拓展改装，也可作为战术演练场景下的模拟发射载体使用。从实际功能实现角度看，该结构前端设置有标准圆形发射腔，腔体周边均匀分布的定位孔可适配不同规格的发射管内衬，兼顾烟幕弹、信号弹、模拟训练弹等不同直径载荷的装填需求，腔体内壁预留的卡槽结构可直接卡装弹性定位销，无需额外紧固件即可实现载荷的快速装填与发射后限位脱开，大幅缩短空中作业的载荷更换准备时间。结构中部的多组镂空减重孔并非单纯的装饰设计，每处开孔位置都经过受力校核，在保证整体结构抗弯强度满足挂载发射后坐力要求的前提下，尽可能降低自身重量，减少对无人机续航时长与飞行姿态稳定性的影响，开孔同时可作为发射时的散热通道，避免连续发射状态下腔体积热导致的结构形变。后端的圆柱型连接段设置有环形定位台阶，可直接适配市面上主流的无人机挂载快拆接口，安装时仅需将连接段推入快拆卡座，环形台阶即可自动卡紧锁止，无需额外调整安装角度，连接段侧面的平面定位区可配合卡座上的紧定螺钉实现周向防转，保证发射方向与无人机机头指向始终保持一致。从设计思路上看，整体结构采用一体化切削成型的方案，没有多余的拼接部件，避免了装配式结构在长期振动环境下出现的连接件松动问题，所有棱边都做了R0.5以上的倒角处理，既可以减少飞行过程中的风阻，也能避免安装作业时的锐边划伤。安装边界方面，该结构整体径向最大尺寸不超过常见无人机挂载架的预留安装间距，轴向长度控制在挂载后不会遮挡无人机下方视觉传感器的范围内，发射时的后坐力方向与无人挂载架的受力轴线重合，不会产生额外的偏转力矩，无需对无人机飞控参数做额外调整即可直接适配使用。结构表面的氧化处理层可适应高湿度、多粉尘的户外作业环境，长期使用不会出现锈蚀掉漆的问题，前端发射腔的磨损部位可单独更换内衬套，无需整体替换结构件，降低长期使用的维护成本。
