手持式气动铆接作业工具结构设计

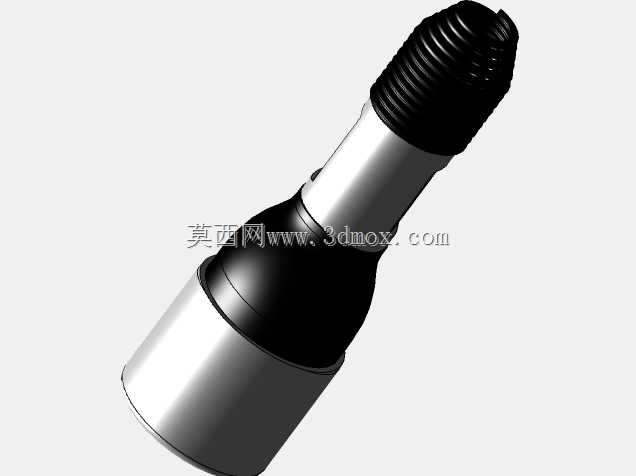

在钣金加工、机箱机柜装配、航空航天薄壁件连接、汽车零部件铆接工位上，气动铆枪是一线装配环节使用频率极高的手持作业工具，这款2X规格的气动铆枪，针对1/8英寸规格实心铝铆钉的铆接作业做了专项结构优化，每分钟可实现约2600次锤击输出，能在连续作业场景下保持稳定的铆接冲击力，避免手动铆接的力度不均、铆接成型差的问题。从结构设计逻辑来看，这款铆枪采用分段式同轴布局，尾部为压缩空气接入端，内置的冲击活塞做往复直线运动，将压缩空气的压力能转化为锤击动能，直接作用于铆钉端面完成铆接成型；中部为握持受力段，做了收腰式的直径过渡，既匹配人手握持的掌部弧度，又能平衡整机重心，减少长时间手持作业的腕部负荷；头部为铆接工作端，带内螺纹的接口可适配不同规格的铆头，满足不同直径铆钉的作业需求，同时头部做了加厚处理，承受高频锤击的交变载荷时不易出现端部开裂变形。从安装与使用边界来看，整机为手持直柄式结构，无额外外接固定安装需求，作业时仅需接入对应压力范围的压缩空气管路即可，整机外径沿轴线分段变化，尾部进气段直径适配常规气动快插接头，握持段直径控制在人手可稳定抓握的范围，头部工作段直径满足狭小装配空间的伸入需求，可在机箱内部、钣金搭接缝隙等受限空间内完成铆接作业。设计过程中针对气动工具的高频振动问题，在机身分段衔接处做了减震缓冲结构，减少活塞往复冲击传递到握持段的振动幅值，降低长期使用的职业伤害风险；机身表面做了硬质氧化与发黑组合处理，兼顾耐磨与防锈性能，适配车间多油污、多金属屑的作业环境。在实际选型适配时，这款铆枪的锤击频率与冲击力匹配实心铝铆钉的冷镦成型需求，不会因为冲击力过大击穿薄壁钣金件，也不会因为力度不足导致铆钉成型不饱满、连接强度不达标的问题，针对不同厚度的铝板搭接、铝型材与钣金的连接工位，仅需更换对应规格的铆头即可快速切换作业场景，无需对枪体内部结构做调整。内部气道的走向做了流线型优化，减少压缩空气的压力损失，同等气源压力下能输出更稳定的锤击力，降低车间压缩空气的能耗；排气方向做了侧向引导设计，避免排气直吹作业面造成金属屑飞溅，提升作业过程的安全性。
