带安装底座的滑动衬套支撑结构

这类带安装底座的衬套支撑结构，常应用在轻工输送线、小型农用机具、普通机床辅助进给机构这类中低转速、中等载荷的长轴传动场景中，主要承担长轴跨距过大时的中间径向支撑作用，避免长轴因自身挠度产生运转抖动、轴端密封偏磨、传动件啮合错位等问题。和常规滚动轴承支撑座相比，这种衬套式结构没有滚动体与保持架，整体抗冲击载荷的表现更稳定，在存在小幅振动、多粉尘的作业环境下，只要保证基础润滑，就能维持较长的无故障运行周期，日常维护仅需定期通过座体顶部的注油孔补充润滑脂即可，不需要频繁拆解更换精密配件。

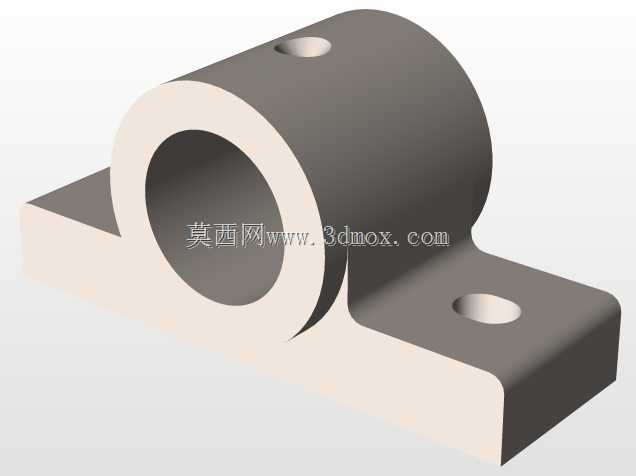

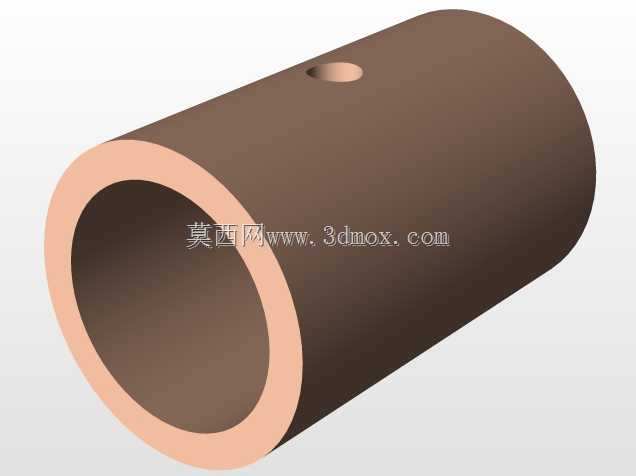

从结构设计逻辑来看，整个部件分为底座与衬套两个核心功能部分，底座采用铸铁材质成型，利用铸铁本身的减震特性吸收轴运转时传递的径向振动，底部的两个安装耳板开有贯通安装孔，孔位间距与孔径按照常规通用安装边界设计，可直接通过螺栓固定在设备的安装基面或者型材机架上，安装时不需要额外加工适配垫块，只要保证基面平面度符合安装要求，就能快速完成定位固定。衬套部分采用铜合金材质加工，压装在底座的主体安装孔内，铜质材料的自润滑特性配合轴颈表面的粗糙度要求，能有效降低相对转动时的摩擦系数，即使短时间出现润滑不足的情况，也不会出现轴颈与衬套抱死的严重故障。

设计时需要重点关注几个尺寸边界：衬套的内孔尺寸要和适配轴颈采用间隙配合，配合公差按照转动副的常规要求选取，避免间隙过大导致轴运转时的径向窜动，也防止间隙过小出现运转卡滞；衬套与底座主体孔采用过盈压装配合，压装后要保证衬套端面与底座孔端面齐平，避免出现衬套窜动脱出的风险；底座底部的安装面要保证足够的平面度，安装孔的中心高要和两端支撑轴承的中心高保持一致，同轴度误差控制在允许范围内，防止轴安装后出现别劲的情况。顶部的注油孔位置要正对衬套的油槽位置，保证润滑脂能顺利进入衬套与轴颈的摩擦面，油槽采用轴向贯通的浅槽设计，既可以存储少量润滑脂延长补脂周期，也能容纳摩擦产生的微小金属磨屑，避免磨屑在摩擦面堆积造成衬套异常磨损。

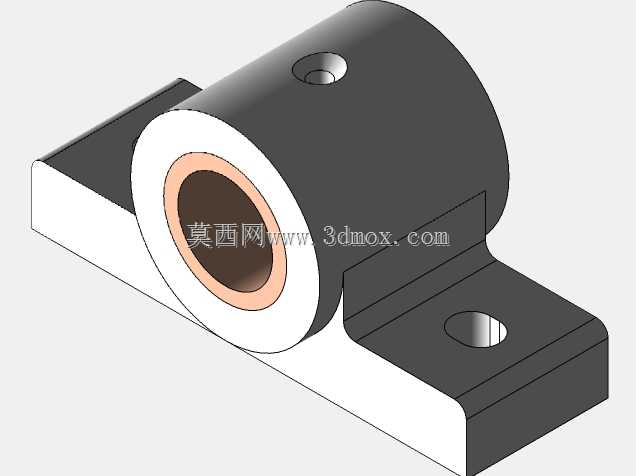

在实际选型应用时，要根据支撑轴的径向载荷大小、运转转速、工作环境温度来确认衬套的壁厚与材质配比，载荷偏大的场景可以适当增加衬套壁厚，转速偏高的场景可以在铜衬套内部增加固体润滑镶嵌点，进一步提升摩擦面的润滑稳定性。整个结构没有复杂的异形曲面，建模时可以先绘制底座的拉伸轮廓，切除安装孔与衬套安装腔，再单独构建衬套零件完成装配，装配时要注意衬套油孔与底座注油孔的对齐关系，避免出现油路堵塞的问题。
