科幻题材马格南手枪造型道具结构设计

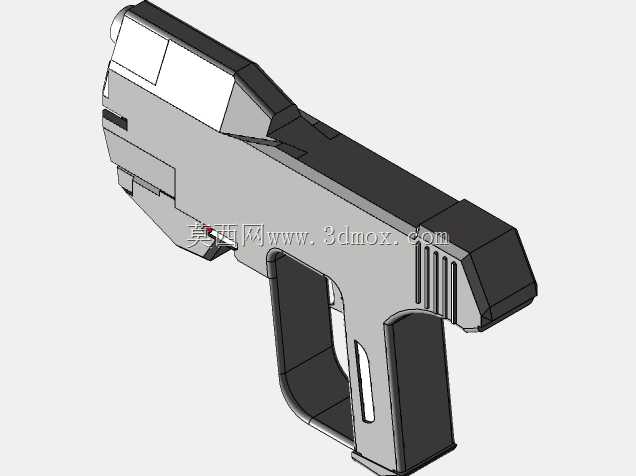

本次呈现的手持道具结构，参考科幻IP中经典的马格南枪械造型完成整体构型搭建，整体采用无托式紧凑布局，将握持区域与发射主体做一体化整合，最大限度压缩整体轴向长度，适配手持操作的人机工程边界。从结构设计逻辑来看，整体外壳采用上下分壳的拼接思路，上壳覆盖发射机构的主体容纳腔，壁厚控制在1.8-2.2mm区间，既保证3D打印或注塑成型时的结构刚度，也避免整体重量超标导致长时间持握产生疲劳。握把区域做了12度的后倾角度，贴合普通人手掌自然握持的姿态，握把侧面预留长条形镂空槽，一方面可以降低整体自重，另一方面也能作为内部走线的避让通道，若后续加装灯光、音效模块，线材可直接从该槽位排布，无需额外在壳体上开孔破坏外观完整性。枪口位置做了阶梯式收窄结构，前端预留10mm直径的装配位，可兼容市面上常见的模拟发光套件、消音造型配件的安装，无需二次修改壳体结构。机匣顶部做了平直的安装平面，可根据使用需求加装瞄准镜、战术导轨等拓展配件，平面上预留两个M3规格的螺丝孔位，孔位做沉头处理，装配后螺丝头不会突出壳体表面破坏整体流畅的造型线条。从实际应用场景来看，该结构可直接用于cosplay活动的手持道具制作，也可作为科幻题材影视拍摄的静态道具使用，若采用光敏树脂打印后做打磨上色处理，可高度还原原作中的金属质感与分色效果；同时该结构也可作为玩具设计的原型参考，在内部预留的空腔中加装对应的击发、回膛结构，即可改造为安全软弹玩具的外壳主体。在尺寸边界控制上，整体长度控制在220mm，高度150mm，宽度38mm，完全适配成年人单手握持的尺寸范围，所有边角位置都做了R2以上的圆角处理，避免尖锐边角在使用过程中造成划伤，符合手持道具的安全设计要求。壳体拼接位置采用止口定位结构，上下壳配合间隙控制在0.1mm，装配后不会出现明显的错位缝隙，后期做表面处理时可减少补土打磨的工作量。扳机区域预留12mm的活动间隙，可适配常规尺寸的扳机组件安装，扳机护圈与握把做一体化连接，提升该位置的抗冲击强度，避免道具摔落时护圈位置出现断裂。整体造型的线条采用硬朗的折面设计，还原科幻题材中未来武器的工业质感，不同块面之间的转折角度经过反复调整，在视觉上形成错落的层次感，不会因为一体化外壳显得造型臃肿。
