简化结构教学演示用炮体机械结构

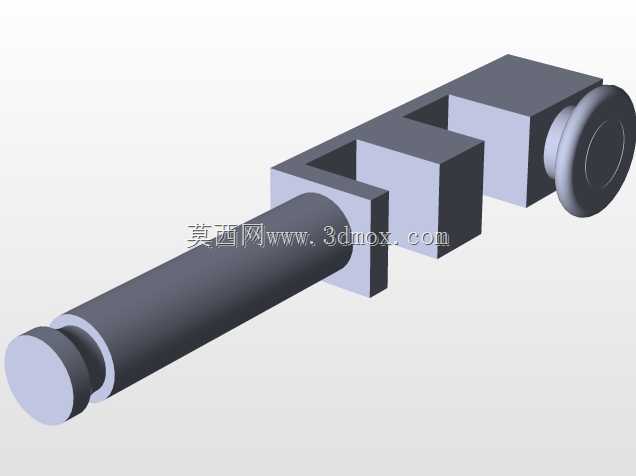

这款炮体结构采用模块化拆分设计思路，核心围绕教学演示场景做了结构简化，去掉了真实火炮上复杂的反后坐、闭气、瞄准等附属机构，仅保留炮管、滑移支撑座、尾端限位结构三个核心组成部分，方便机械原理教学过程中做结构拆解演示，也适合作为入门级机械装配练习的参照模型。从实际功能逻辑来看，长圆柱炮管作为核心做功部件，承担模拟发射过程中载荷传递的作用，其外圆面做了等直径设计，与支撑座上的导向孔采用间隙配合，可沿轴向做往复滑移，模拟真实火炮发射时的后坐与复进动作过程。支撑座部分采用框架式开槽结构，两个方形凸台作为安装定位基准，底部预留的安装平面可直接固定在演示台架上，开槽结构既减轻了整体自重，也能直观展示炮管滑移时的运动轨迹，避免封闭结构遮挡内部配合关系，方便学习者观察运动副的工作状态。尾端的圆形限位块直径大于炮管外径，一方面作为炮管后坐行程的机械限位，防止炮管从支撑座导向孔中滑脱，另一方面也模拟了炮尾的配重结构，让整体重心分布更趋近真实设备的状态，避免演示过程中出现头重脚轻的倾覆问题。从安装边界来看，炮管伸出支撑座前端的长度约为自身总长的三分之二，预留的滑移行程可满足常规后坐位移的演示需求，支撑座上的两个方形凸台间距与导向孔的同轴度做了公差约束，保证炮管滑移过程中不会出现卡滞，安装时仅需通过凸台上的预留孔位与台架做螺栓固定即可，不需要额外做定位调整。这类简化结构常被用于职业院校机械专业的装配实训、三维建模入门练习，也可作为机械原理课程中滑动副、行程限位结构的演示教具，相比真实复杂的军工设备结构，该模型剔除了无关的功能冗余，让学习者能快速抓住直线往复运动机构的核心设计逻辑，理解支撑结构与运动部件之间的配合关系，掌握安装基准选择、行程限位设计、运动副公差匹配的基础设计方法。
