枪械类弧形槽带安装孔结构零件

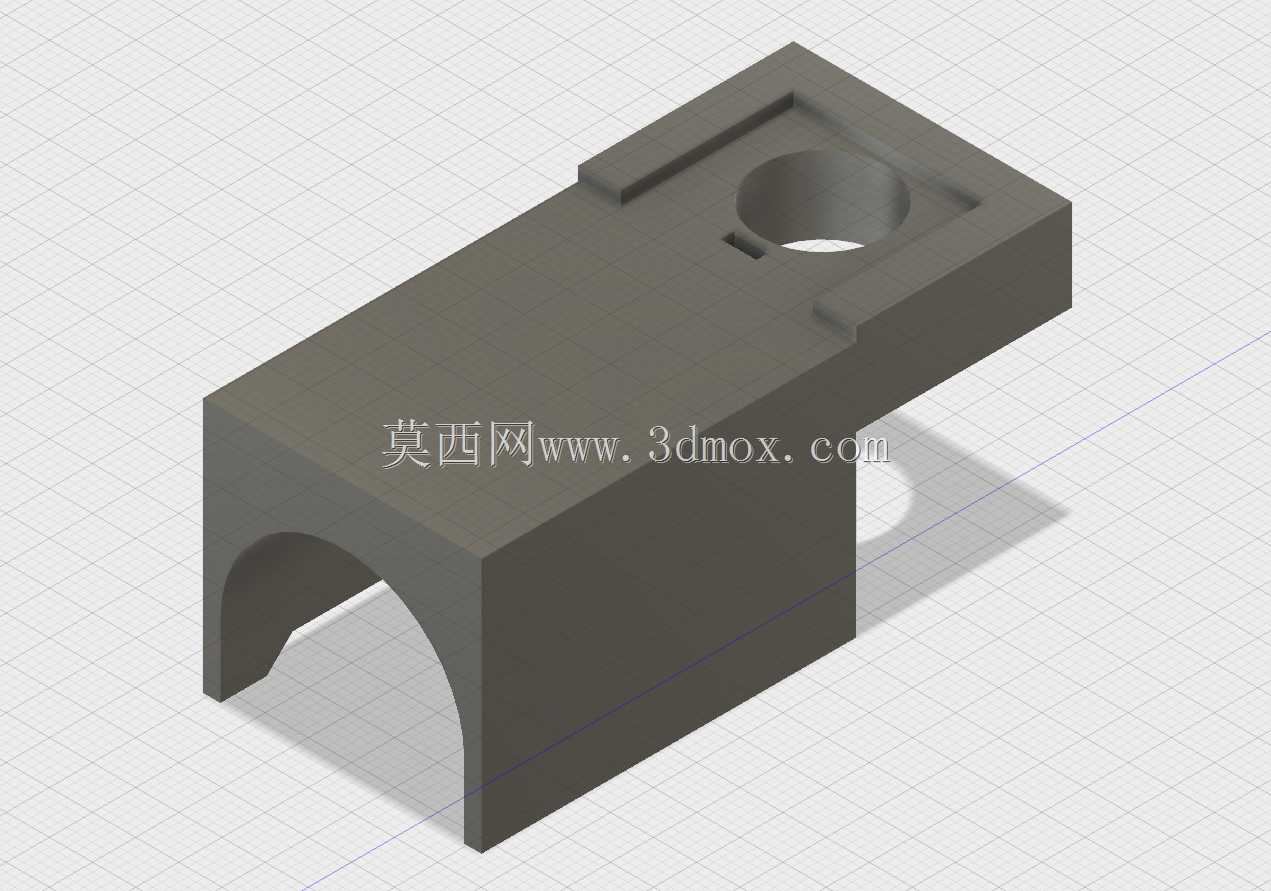

该零件属于轻武器装备领域的配套结构件，主要应用在自动枪械的机匣内部支撑环节，承担部件定位、动作让位与载荷传递的多重作用，是枪械自动机组件稳定运行的基础支撑构件之一。从结构设计逻辑来看，零件整体采用长方体块式主体构型，底部开设大尺寸半圆弧通槽，该结构主要为枪械内部往复运动的杆类动作件提供运动让位空间，避免构件往复行程中出现运动干涉，同时半圆弧的曲面构型能够匹配对应杆件的外圆轮廓，在杆件运动过程中可起到辅助径向限位的作用，降低杆件高速往复时的径向窜动量，提升动作可靠性。零件顶面开设的环形沉孔为部件安装定位孔，可配合销钉或者紧固件实现对应功能组件的固定，孔位周边设置的凸起挡边能够提升安装面的结构强度，避免紧固件锁紧时造成主体结构的应力集中开裂，同时挡边可对安装的组件起到周向防转的限位作用，减少射击振动下组件的松动概率。顶面两侧设置的平行直槽为导向滑移槽，可匹配枪械内的滑块类零件做直线往复运动，槽宽尺寸按照对应滑块的配合公差做间隙配合设计，既保证滑块运动的顺畅性，又能控制滑块的侧向摆动量，保障自动循环动作的位置精度。零件的外形尺寸适配常规自动步枪机匣的内部安装空间，整体长宽高比例紧凑，安装时可通过侧面的定位面与机匣内壁的基准面贴合，无需额外设计复杂的安装转接结构，直接嵌入机匣对应的安装腔体内即可完成初步定位，配合紧固件锁紧后即可实现牢固固定，装配工序简单，便于野外条件下的拆解维护。设计过程中充分考虑了枪械射击时的载荷传递路径，主体壁厚做了等强度优化，在应力集中的孔位、槽边位置做了微小的圆角过渡处理，避免交变射击载荷下出现应力疲劳裂纹，同时整体采用一体化切削加工的构型设计，减少拼接装配带来的累积误差，提升构件的整体刚度，能够承受连续射击过程中的高频振动与冲击载荷，保障枪械在复杂环境下的动作可靠性。
