舰载火炮瞄准镜连接支架结构设计

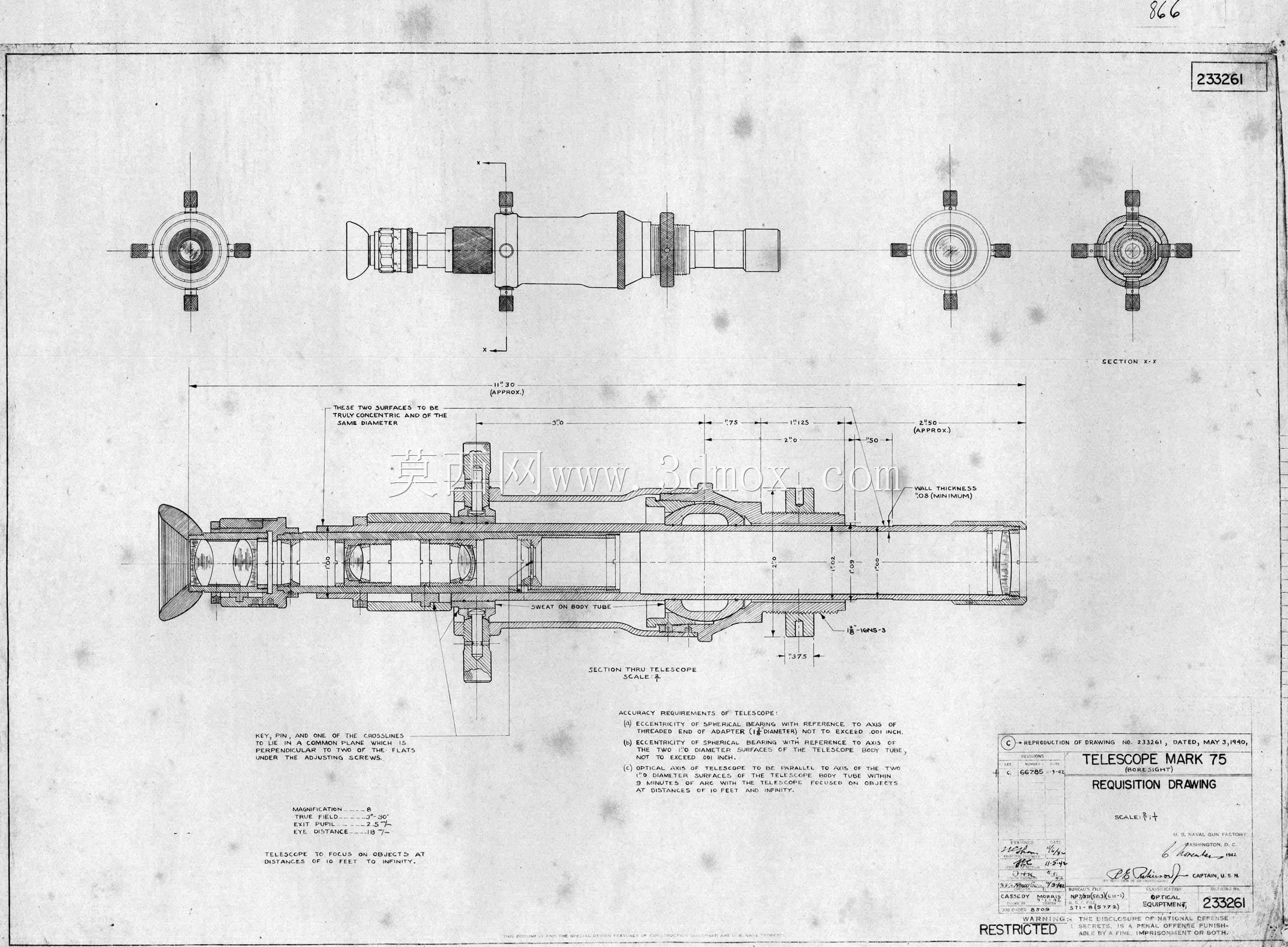

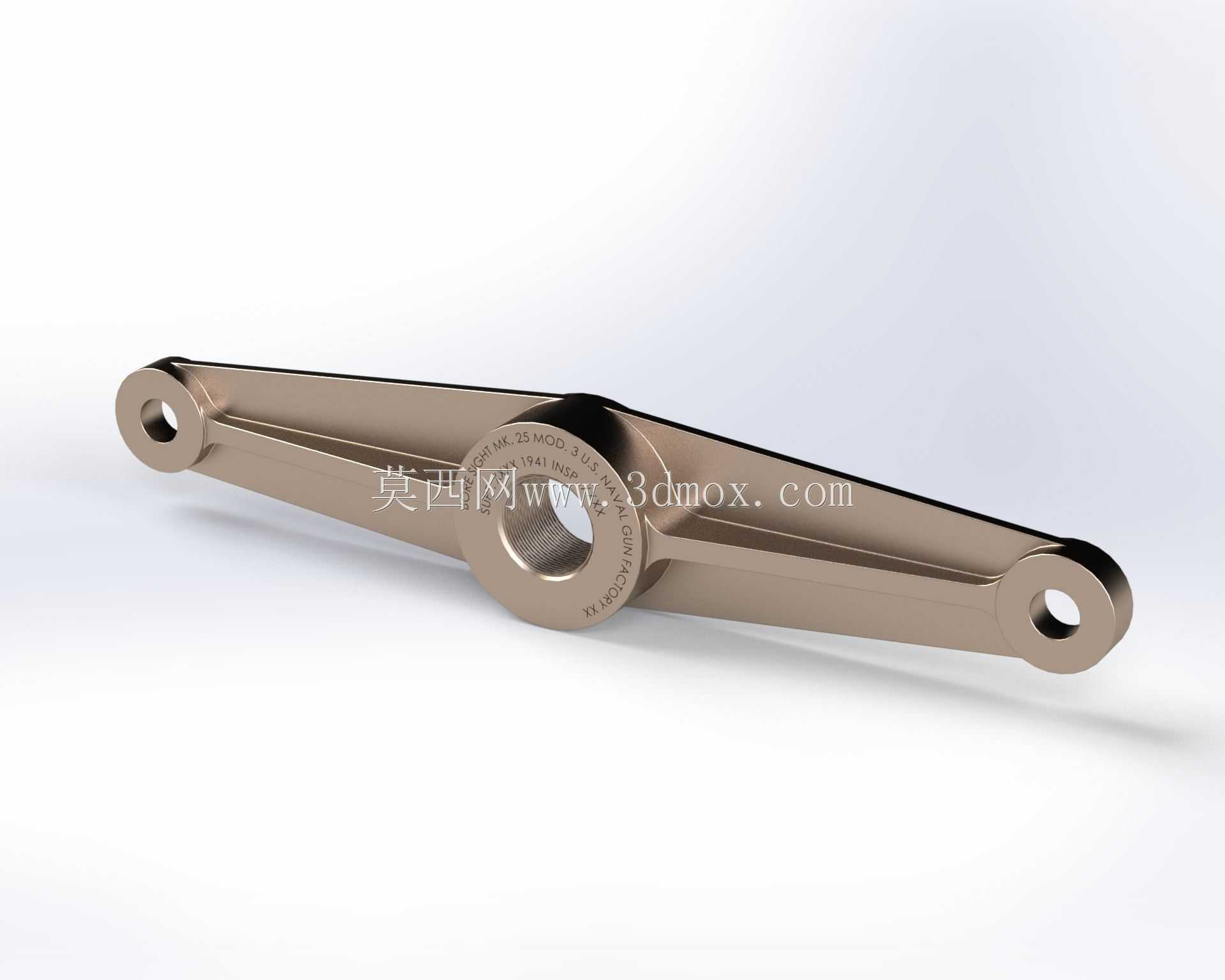

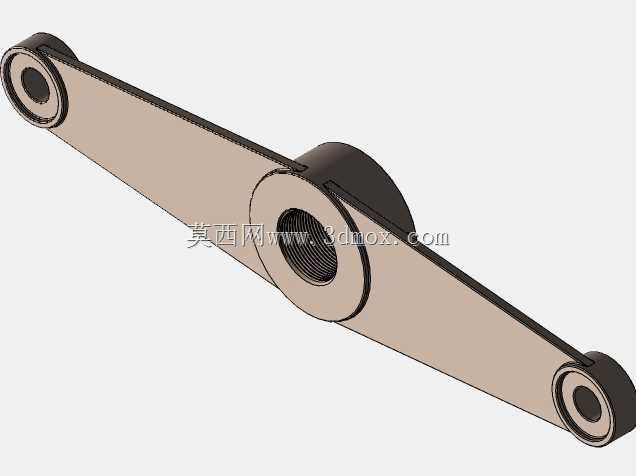

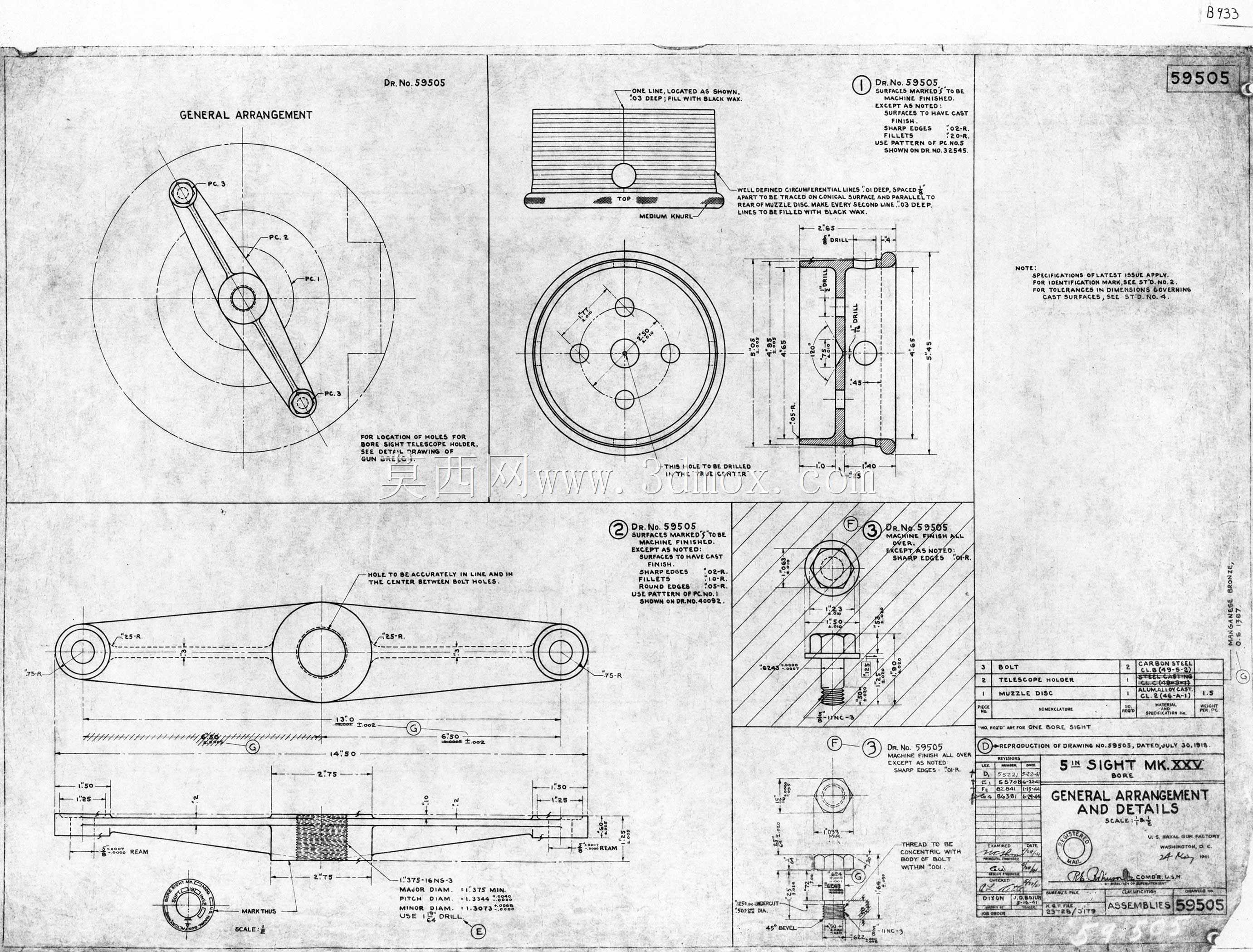

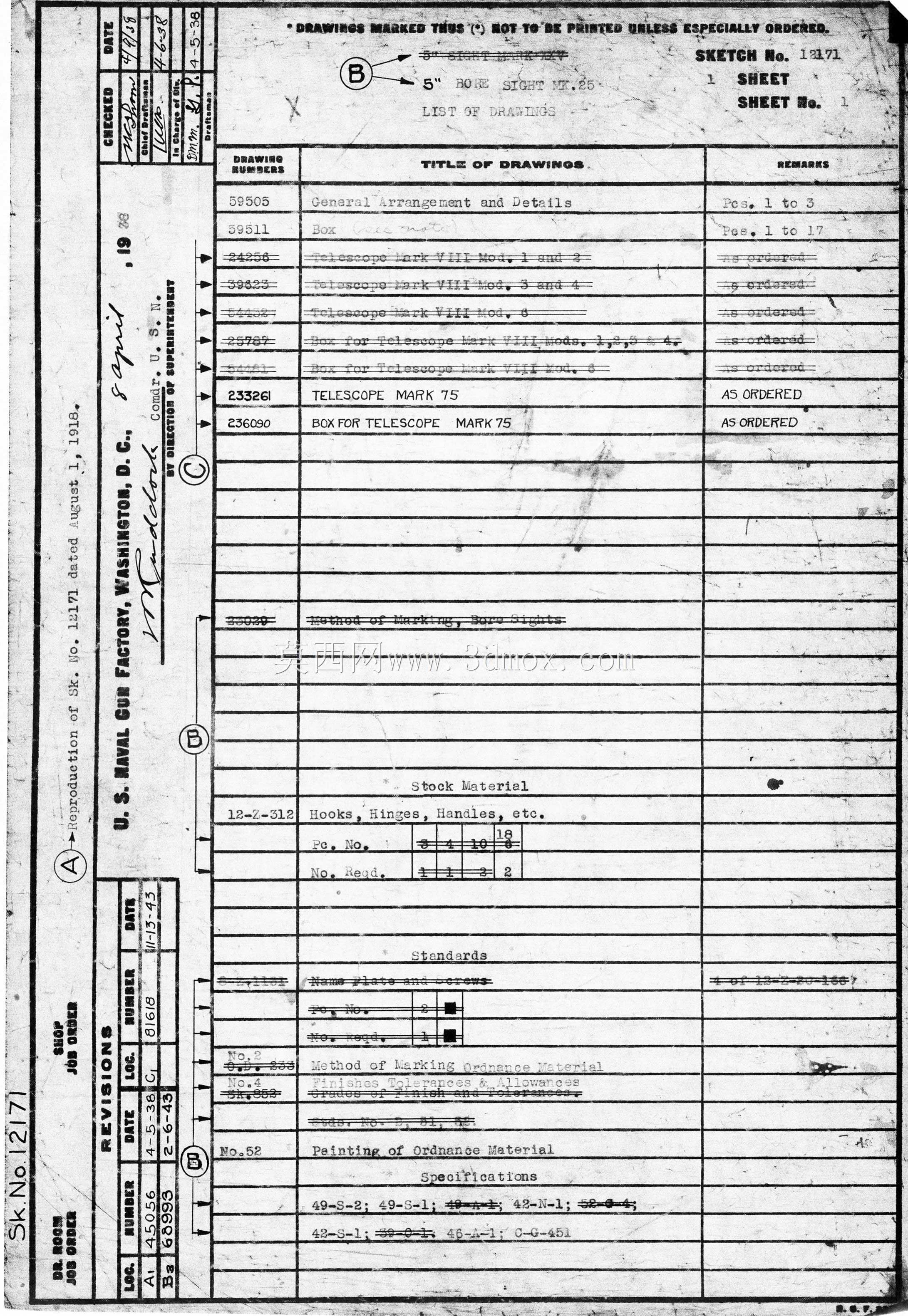

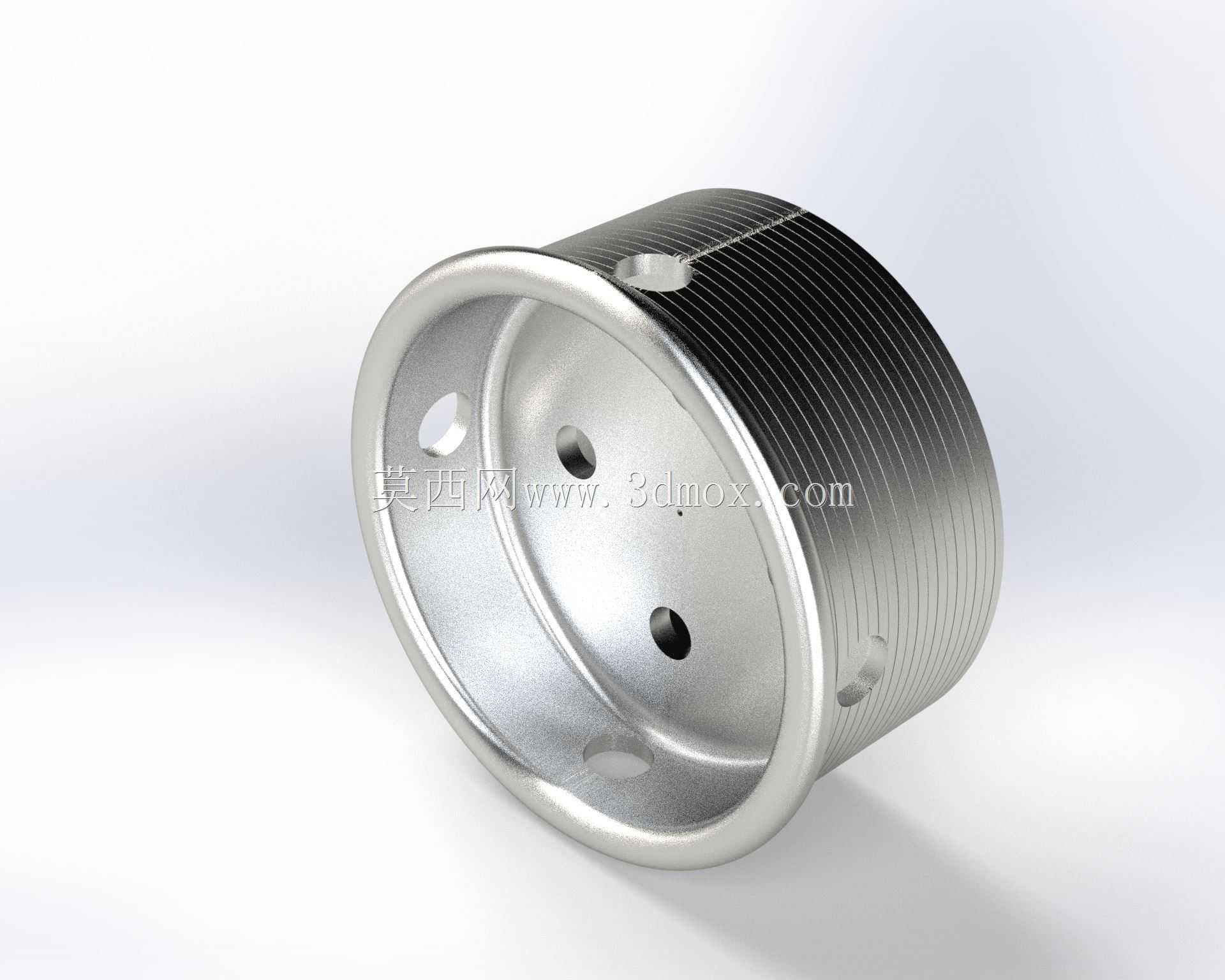

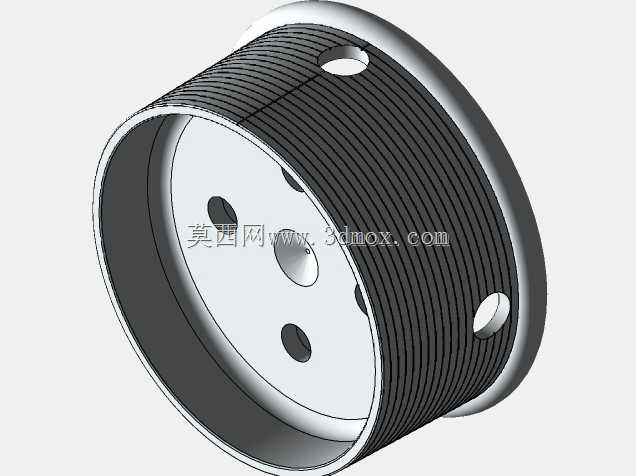

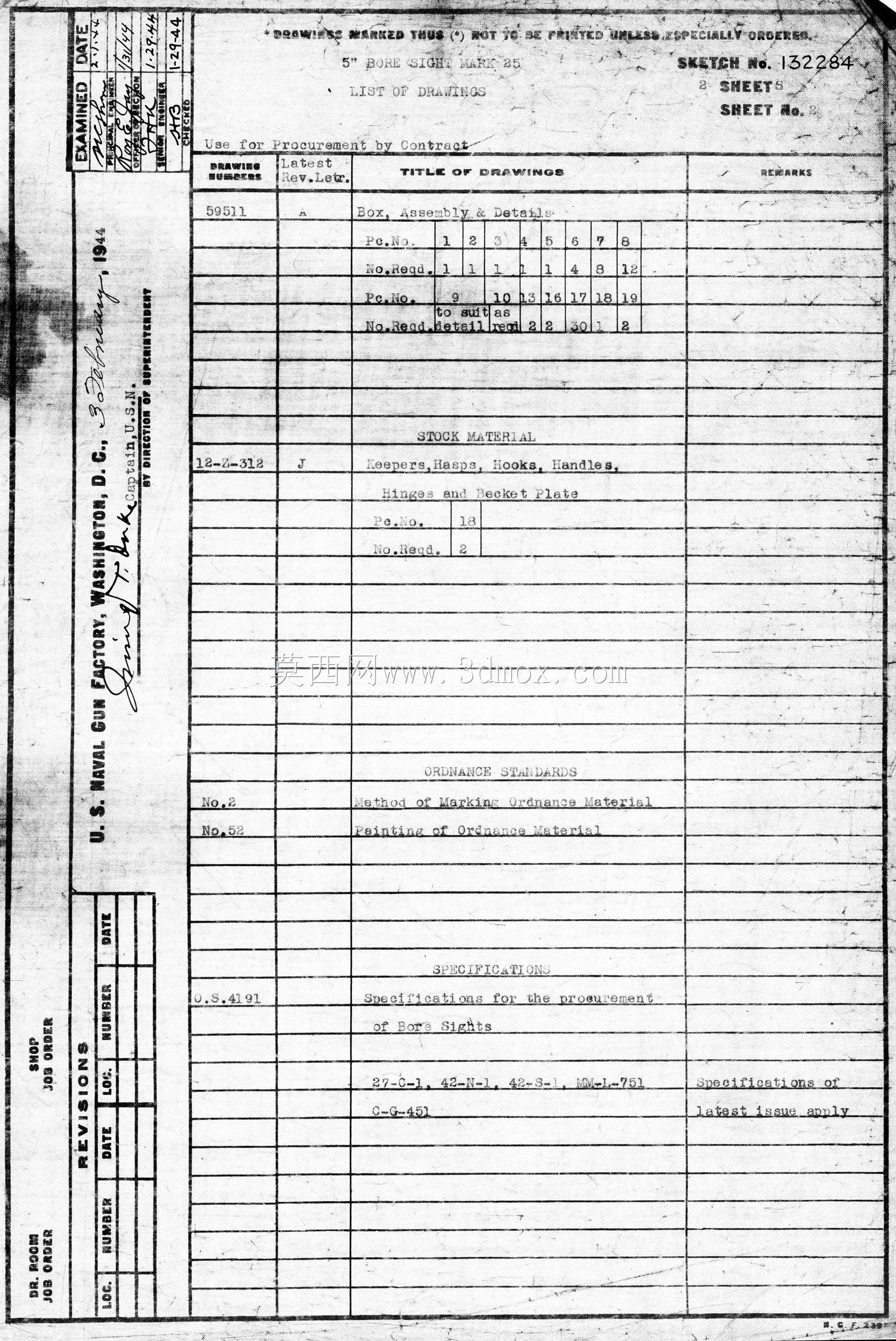

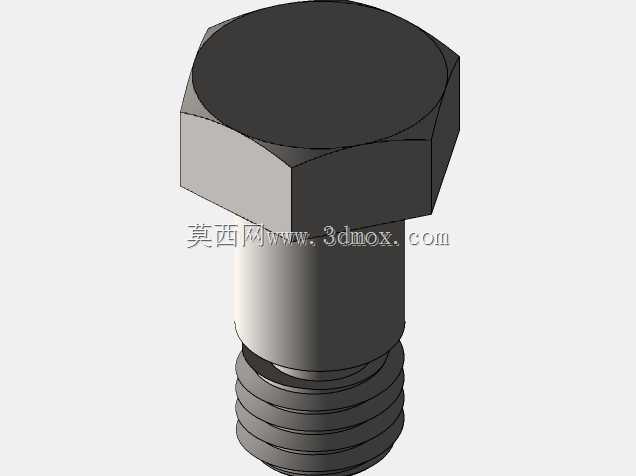

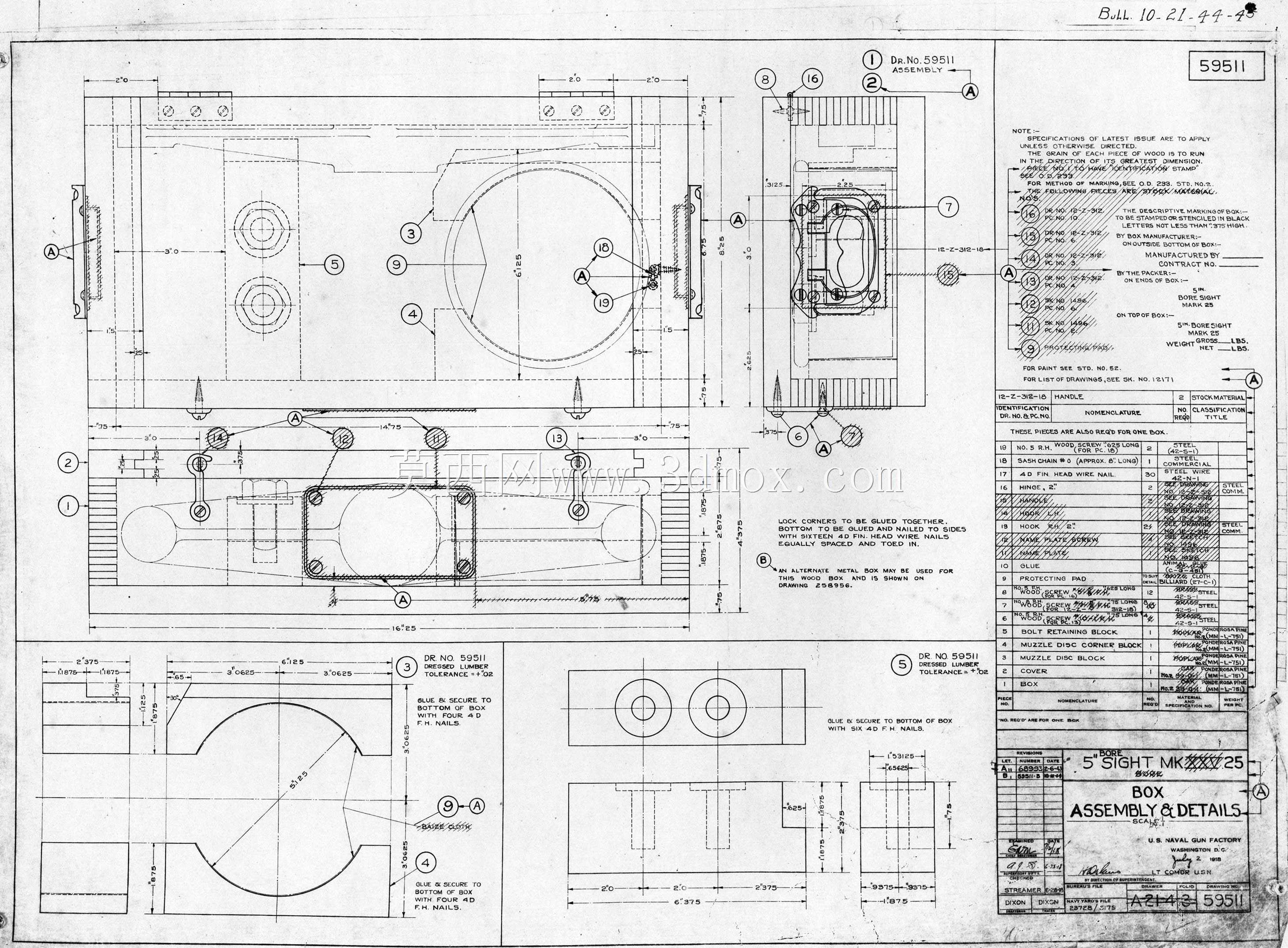

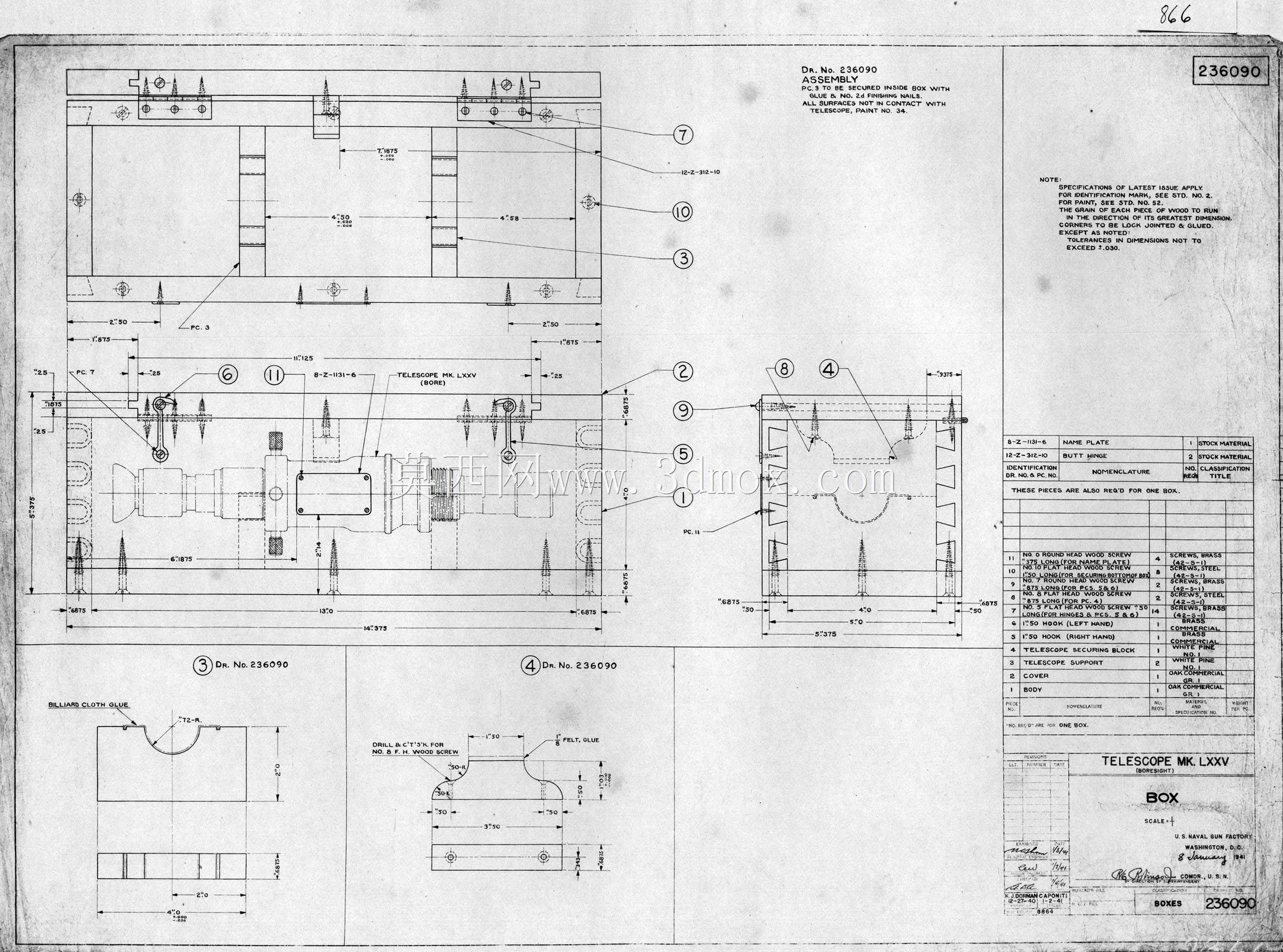

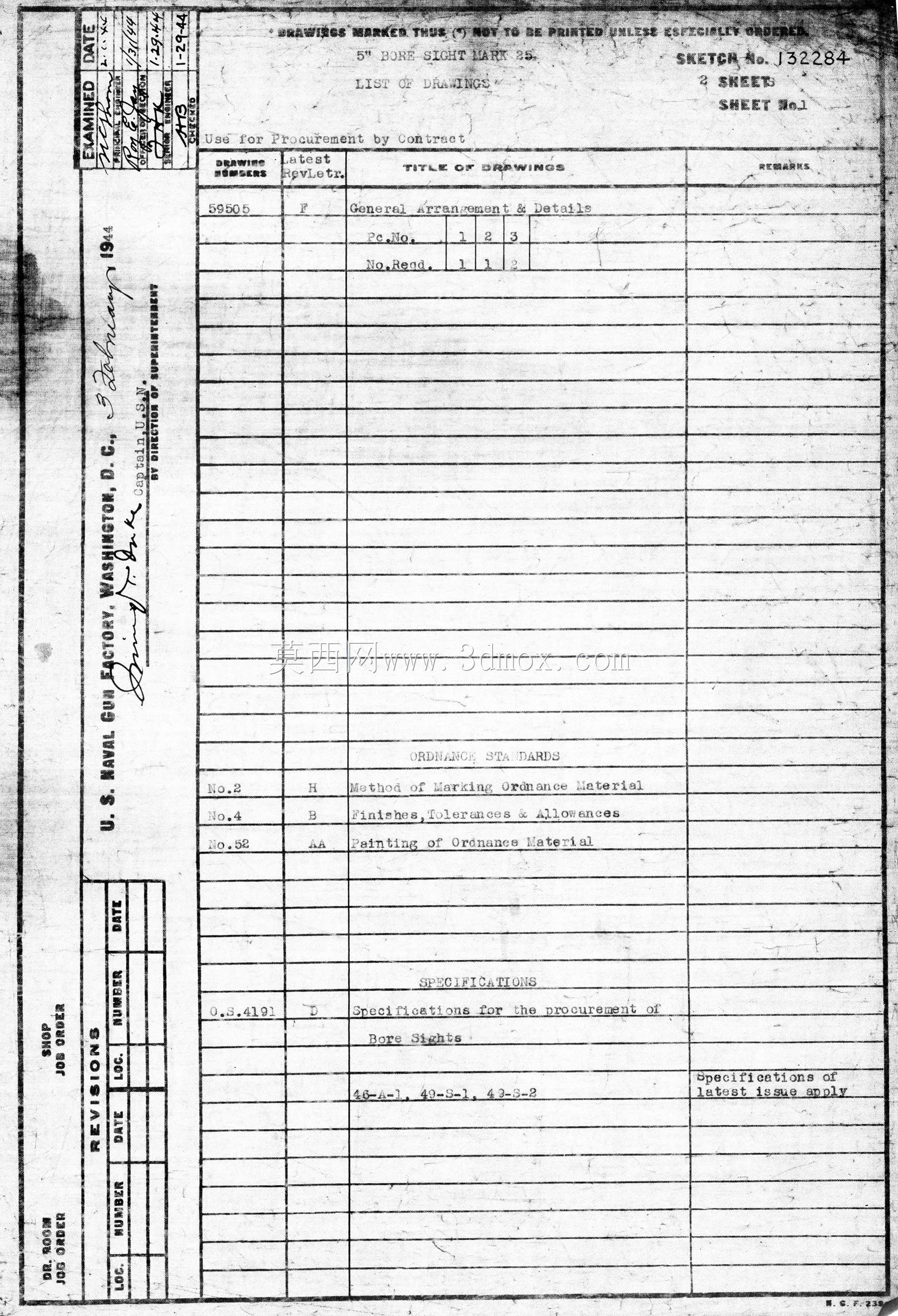

该零件为舰载中小口径火炮瞄准系统的核心连接支撑构件，主要承担瞄准镜本体与炮架俯仰调节机构的刚性连接作用，在实际舰船作战场景中，需要承受舰体航行带来的持续振动、火炮射击时的瞬时后坐冲击，同时要保证瞄准光路与炮管轴线的平行度在长期使用中不发生偏移，避免瞄准误差累积影响射击精度。从结构设计逻辑来看，整体采用对称式双臂布局，中间的大直径通孔为与炮架俯仰轴的配合安装位，孔位周边做了加厚凸台处理，用来分散轴部传递的交变载荷，避免应力集中导致的结构疲劳；两端的带孔耳片为瞄准镜的安装固定位，耳片孔位与中间主孔的中心距经过严格公差匹配，保证安装后瞄准镜的光轴与炮管轴线的同轴度误差控制在允许范围内。零件的臂身采用等强度变截面设计，在保证整体刚性的前提下尽可能削减非受力区域的材料厚度，降低构件自身重量对俯仰调节机构带来的额外负载，同时臂身表面做了圆滑过渡处理，没有尖锐棱角，既可以减少应力集中点，也能避免海上高盐雾环境下棱角位置出现积液加速腐蚀的问题。在安装边界层面，中间主孔的配合公差选用过渡配合，装配时通过锁紧件实现与俯仰轴的无间隙固定，两端耳片的安装孔预留了微调余量，可在装配时通过垫片调整瞄准镜的俯仰、方位初始零位，适配不同校准需求。该构件的受力路径设计清晰，射击时的后坐力通过两端耳片传递到臂身，再经由中间主孔均匀分散到炮架俯仰轴上，不会出现局部载荷过载的情况，臂身的截面厚度经过受力仿真校核，在承受最大后坐冲击力时形变量控制在微米级，不会因结构形变导致瞄准光路偏移。日常维护场景中，该构件无需频繁拆解，外露的安装孔位都做了倒角处理，方便后期瞄准镜的拆装校准，整体结构没有复杂的异形曲面，加工工艺性良好，可通过常规铣削、钻孔工序完成加工，适配军工零部件的批量生产要求，同时对称式的结构设计也降低了装配时的对位难度，减少现场装配的校准工时。
