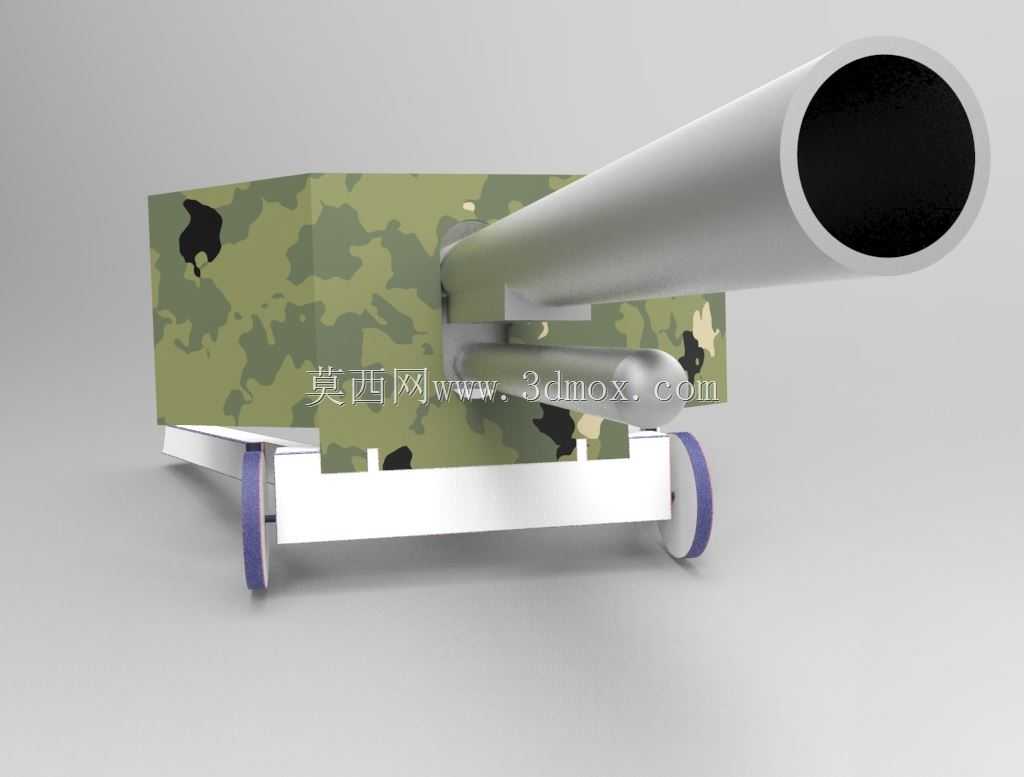

迷彩轮式仿古火炮结构设计作品

这款轮式仿古火炮的三维结构设计，首先围绕国防教育教具、主题展陈道具的核心应用场景展开，区别于实战化火炮的复杂结构，整体设计优先兼顾结构稳定性与外观还原度，同时控制整体重量满足移动展示的需求。从功能特性来看，炮管部分采用等壁厚圆筒结构设计，内孔做光滑面处理，既还原老式滑膛火炮的外观特征，也可根据展陈需求加装声光模拟组件，炮管与炮箱的连接采用嵌入式销轴结构，可实现小角度俯仰调节，满足不同展示角度的布置需求。炮箱部分采用框架式包覆结构，外部预留迷彩涂装的安装基面，内部可容纳配重块或者模拟发射的电控组件，框架边角做圆弧过渡处理，避免展陈过程中出现磕碰划伤的安全隐患。行走部分采用双轮支撑结构，轮体采用硬质耐磨材质设计，轮轴与炮架主体采用间隙配合，既可以实现短距离的人力推移，也可以在固定展示时通过轮侧的锁止结构固定位置，避免出现滑移。设计过程中首先确定炮管的核心尺寸边界，炮管外径根据整体比例设定，保证视觉上的厚重感，同时控制炮管悬伸长度，避免长期放置出现下垂变形，炮架的宽度尺寸根据轮距设定，保证推移过程中的侧向稳定性，整体高度符合成年人站立观看的视觉高度，不需要额外垫高即可获得较好的展示效果。安装边界方面，炮架底部预留了与固定基座连接的螺栓孔位，在长期固定展陈的场景下，可以通过膨胀螺栓将炮体与地面基座连接，提升抗倾覆能力，炮管与炮箱的连接部位预留了标准安装接口，可根据不同的展示需求更换不同长度、口径的仿真炮管，不需要对主体架体做二次修改。迷彩包覆层采用分片式设计，每片迷彩板通过卡扣与炮箱框架连接，后期如果出现漆面磨损可以单独拆卸更换，降低维护成本。轮体与轮轴之间加装了耐磨衬套，减少频繁推移带来的轴体磨损，延长整体使用寿命。整体结构没有复杂的传动组件，所有零部件均采用常见的机械加工工艺即可生产，加工难度低，装配流程简单，适合小批量定制生产，适配各类国防教育基地、军事主题展馆、文旅场景的展陈布置需求，也可作为青少年科创教育的结构组装实践载体，让学习者直观了解老式火炮的基本结构组成与力学支撑原理。
