带法兰安装座内螺纹旋转接头结构设计

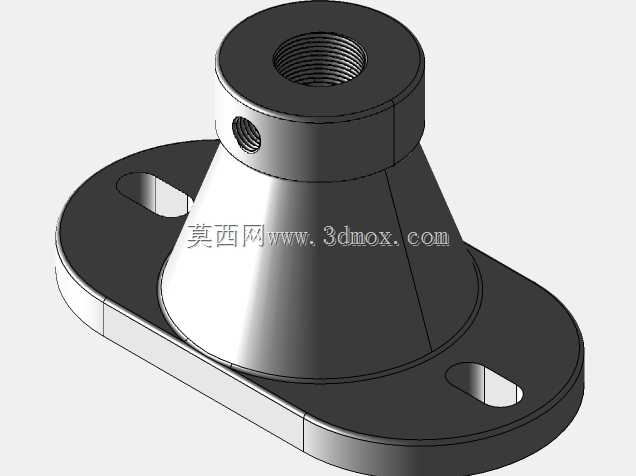

这类带法兰底座的旋转接头，核心作用是在需要相对回转的管路连接场景中，实现介质输送通路的连续导通，避免管路随部件回转时发生扭结、缠绕甚至断裂失效，常见于需要多角度调整工位的工装夹具、气动或液压驱动的回转工作台、可旋转姿态的工业喷枪支架、带转向功能的脚轮连接总成，还有部分需要回转送料的轻工设备管路布局中。从结构设计逻辑来看，下部的椭圆形法兰安装座设置了两个长圆形安装腰孔，这类腰孔设计并非随意为之，一方面可以补偿安装基座上的孔位加工误差，降低安装对位的精度要求，另一方面允许安装时沿腰孔长度方向微调接头的固定位置，适配不同安装基面的布局需求，法兰底座的厚度经过受力校核，能够承受上部回转部件传递的径向载荷与轴向倾覆力矩，避免固定端出现形变松动。上部的回转主体采用锥台过渡结构，从法兰端的大直径平滑收窄至顶部的连接端，这种变径结构既可以减少材料用量降低整体重量，又能优化应力传递路径，避免直角连接处出现应力集中导致的结构断裂，顶部的内螺纹接口用于对接外部管路或功能部件，侧面开设的径向小孔可作为润滑注油孔或者副介质通路，满足不同工况的使用需求。在实际选型应用时，需要注意安装基面的平面度要求，若基面凹凸不平，锁紧法兰固定螺栓时会导致底座变形，进而影响内部回转副的配合间隙，造成转动卡滞或者密封失效；回转部分的配合间隙设计需要兼顾转动灵活性与密封性能，间隙过大会导致介质泄漏、回转晃动量超标，间隙过小则会增大转动阻力，加快配合面的磨损速度。这类旋转接头的内部通常集成了滑动轴承或者滚动轴承结构来承受径向载荷，保证回转过程的同轴度，顶部的内螺纹规格需要匹配对接管路的螺纹标准，避免出现螺纹不匹配导致的连接松动或者密封问题，侧面的径向孔如果作为润滑孔使用，需要定期注入润滑脂来降低回转配合面的磨损，延长接头的使用寿命；如果作为副通路使用，则需要做好孔位处的密封处理，避免介质泄漏。在三维建模过程中，需要重点关注法兰腰孔的位置度、锥台部分的拔模角度、内螺纹的小径与大径尺寸、径向小孔与主体的相交处处理，这些细节直接影响后续加工的工艺性与实际装配的适配性，比如锥台部分如果拔模角度不合理，采用铸造工艺生产时会出现脱模困难的问题，内螺纹的收尾长度如果预留不足，会导致管路无法拧紧到位，影响连接可靠性。
