瓦格纳自动喷漆枪结构三维设计

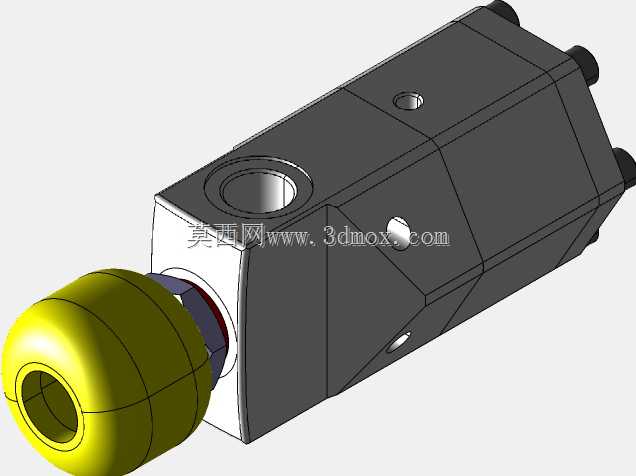

这款自动喷漆枪的结构设计，核心围绕自动化涂装产线的连续作业需求展开，在汽车零部件喷涂、五金件表面涂装、家具漆面加工等场景中，这类喷枪可搭载在往复机、机械臂末端完成固定轨迹的自动喷涂作业，无需人工手持操作，能大幅降低漆雾对作业人员的职业健康影响，同时保证漆面厚度的一致性。从结构布局来看，枪体主体采用方正的块式设计，相比传统手持喷枪的异形壳体，这种规整外形更适配自动化设备的安装夹具，安装时可通过枪体侧面的多个定位孔完成快速锁紧，安装边界预留了足够的管接头避让空间，不会出现气管、料管干涉夹具动作的问题。枪体前端的黄色旋钮组件为涂料流量调节结构，旋转该部件可改变顶针的初始开度，以此适配不同粘度涂料的输出需求，从低粘度的水性漆到高粘度的防腐涂料，都能通过该调节结构匹配对应的出料量。枪体上分布的多个接口分别对应压缩空气输入、涂料输入、雾化空气通路，不同通路的孔径经过匹配计算，压缩空气进入枪体后会在内部气腔完成分流，一部分作为雾化气流将涂料击碎为均匀雾滴，另一部分作为喷幅调节气流，控制雾束的覆盖宽度，可根据工件的外形尺寸调整喷幅大小，减少过喷带来的涂料浪费。设计过程中充分考虑了枪体的密封可靠性，各通路的衔接位置都预留了密封件安装槽，可适配O型圈完成静密封，避免高压作业下出现漏漆、漏气的问题。枪体尾部的三个黑色堵头对应内部的气路加工工艺孔，在完成枪体内部流道的机加工后，通过堵头封堵工艺孔保证腔体密封性，这种设计可降低异形流道的加工难度，无需采用复杂的分体拼接结构就能完成内部气路、料路的布局，同时减少了拼接面的泄漏风险。枪体上的小型安装孔可用于固定传感器支架，部分产线可加装到位传感器，在工件到达喷涂工位时才触发喷枪开启，进一步减少空喷带来的涂料损耗与废气排放。整体结构的受力点集中在枪体中部的安装位，在搭载机械臂高速移动的工况下，不会出现枪体晃动导致的喷幅偏移问题，所有外部突出结构都做了圆角过渡，避免作业过程中剐蹭工件表面。
