卡斯曼空气机枪点火阀组件结构设计

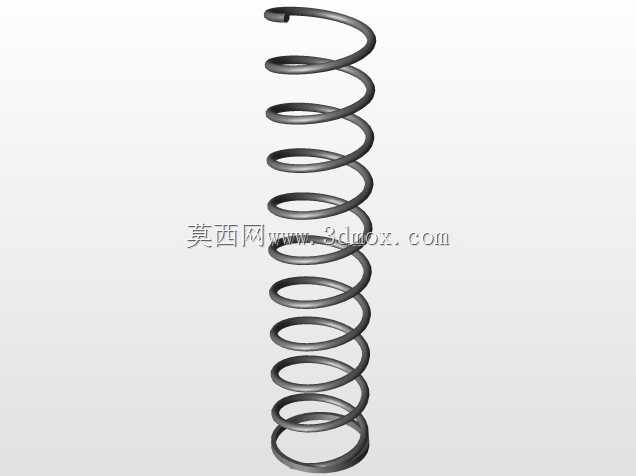

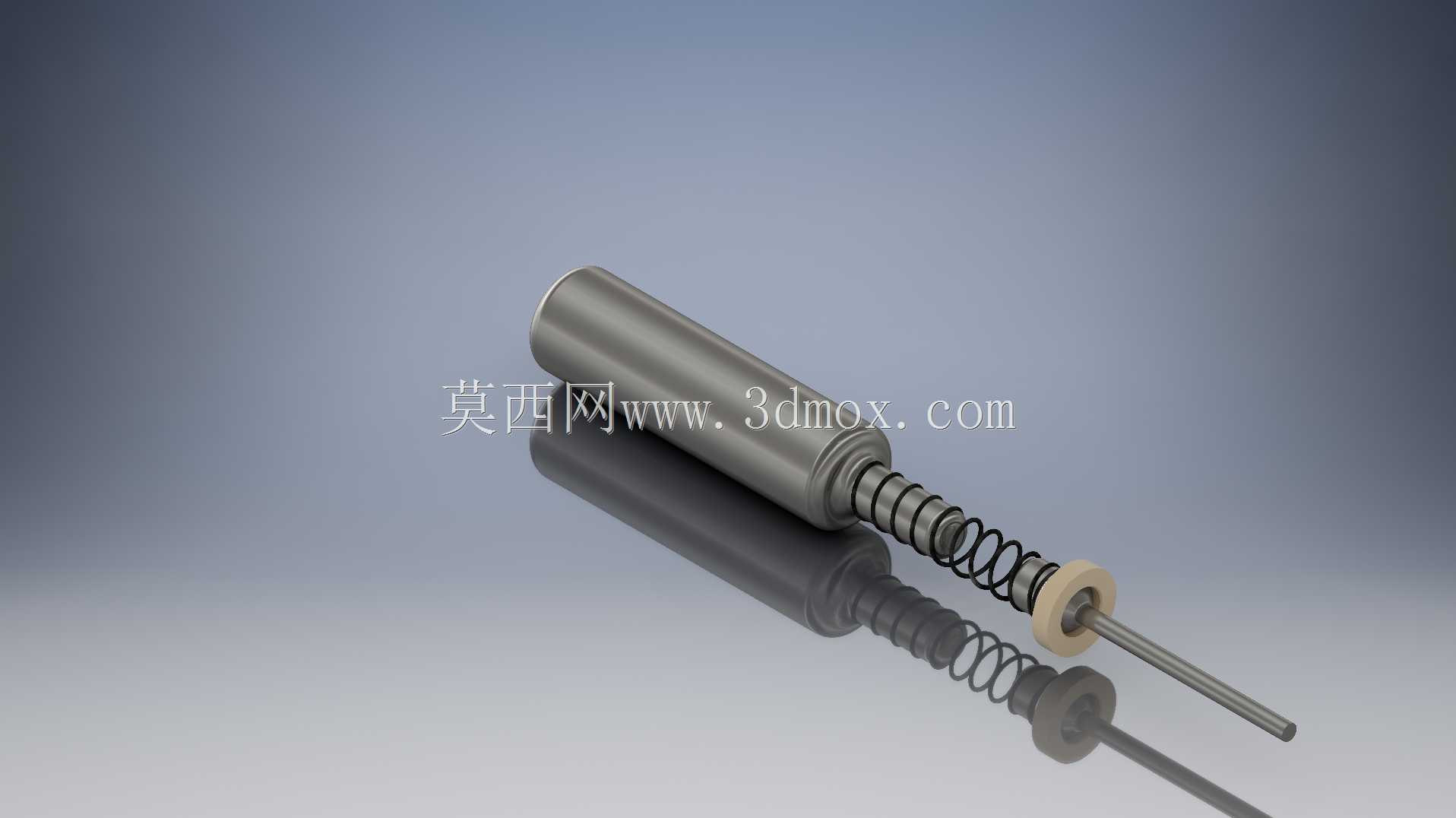

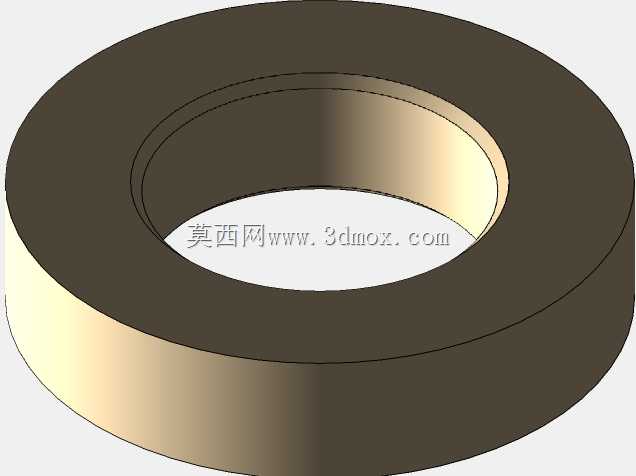

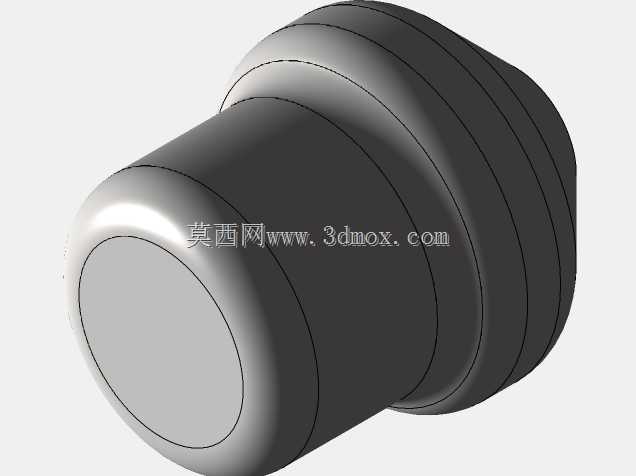

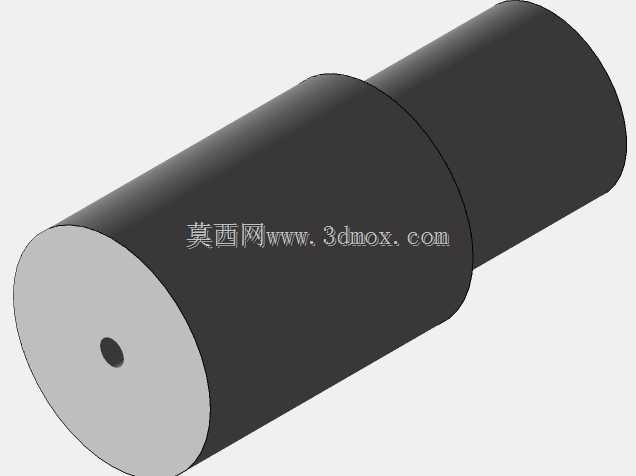

该点火阀组件为气动枪械的核心控制部件，主要适配卡斯曼系列空气机枪的点火供气通路，承担击发前的气路密封、击发瞬间的气流导通与点火触发联动功能，在气枪的发射循环中直接决定击发响应速度与供气稳定性，是保障气动枪械发射一致性的关键结构件。从结构设计逻辑来看，组件采用分体式同轴装配方案，整体分为阀杆密封组件与阀体主体两个核心模块，阀杆部分集成了密封衬垫、定位轴肩与触发联动端，阀体部分设计有同轴导向内腔、进气密封端面与尾部限位结构，装配时阀杆沿阀体轴向穿入，通过端部的密封环实现静态下的气路阻断，当击发机构触发阀杆轴向位移时，密封端面脱离阀体密封座，高压气路瞬间导通完成气流输出，同时联动点火机构完成击发动作。在安装边界设计上，阀体主体为等直径圆柱结构，外径适配枪械机匣内的阀件安装孔位，轴向长度严格匹配机匣内部的安装腔深度，阀杆伸出端的直径与长度适配击发机构的联动槽尺寸，密封衬垫的外径与阀体密封座的内径采用过盈配合设计，过盈量控制在0.02-0.03mm区间，既保证静态下的气路密封性能，又避免阀杆动作时的摩擦阻力过大影响击发响应。从实际应用场景出发，该类点火阀除适配制式气动枪械外，也可经过参数调整后应用在工业气动打标设备、高压气动喷射装置的气路通断控制场景，设计时充分考虑了高频往复动作下的耐磨性能，阀杆表面做硬化处理，密封环采用耐高压耐磨损的柔性材质，可承受10MPa以上的工作气压，往复动作寿命不低于10万次。设计过程中优先保证同轴度公差，阀杆与阀体的配合面同轴度公差控制在0.01mm以内，避免阀杆动作时出现卡滞问题，同时在阀杆的定位轴肩处设计有缓冲倒角，减少击发瞬间的刚性冲击，提升部件的使用寿命。外形上整体为细长圆柱结构，无多余外凸结构，可直接嵌入枪械机匣的预留安装槽内，不需要额外设计固定支架，仅通过端部的限位卡环即可完成轴向定位，装配流程简单，后期维护时仅需更换密封环即可恢复密封性能，降低了使用维护成本。
