带锁紧机构的PGP调谐螺栓结构设计

在流体管路调控、精密气路调节类场景中，常规螺栓仅能实现紧固连接功能，无法兼顾管路通径调节与位置锁止需求，这款带锁紧机构的PGP调谐螺栓正是针对这类工况开发的专用连接件。从实际应用来看，这类零件常被用在实验室精密气路实验台、小型流体配比装置、气动控制系统的支路调节段，替代传统的调节阀加紧固件组合，大幅缩减管路安装空间，减少连接点的泄漏风险。

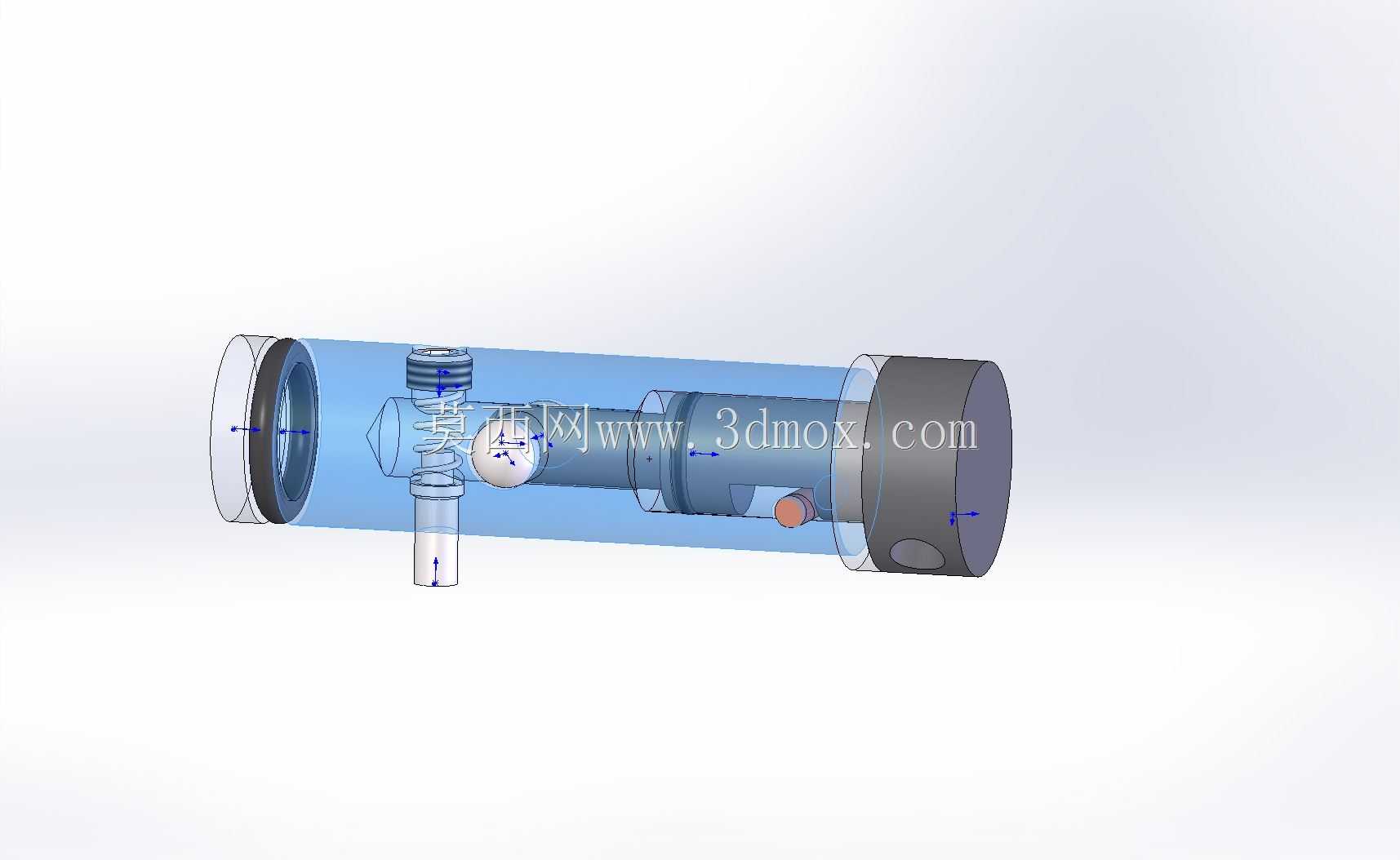

设计层面，这款零件采用同轴式集成布局，将调节阀芯、锁紧顶丝、密封副整合在同一螺栓主体内，主体为中空筒式结构，侧部垂直设置调节杆安装孔，端部设置锁紧端盖，内部集成球形调节阀芯，通过侧部的调节杆转动即可带动阀芯转动，改变管路通流面积，实现流量或压力的调谐功能。当调谐到目标参数后，拧紧顶部的锁紧螺栓即可顶住内部阀芯限位结构，完全锁死阀芯位置，避免设备运行过程中受气流冲击、管路振动影响导致阀芯移位，保证调谐参数长期稳定。

从安装边界来看，这款螺栓主体采用圆柱外形，两端设置标准管路连接接口，可直接嵌入对应通径的管路安装位，不需要额外设计复杂的安装支座，侧部调节杆的操作空间仅需预留出扳手转动的行程即可，整体径向尺寸与同通径的管路接头相当，轴向长度比常规接头加独立调节阀的组合缩短近40%，非常适合安装空间局促的紧凑型气路、液路系统。

结构细节上，内部阀芯与主体内壁之间设置了密封环槽，可适配O型圈实现动密封，调节过程中不会出现介质泄漏；锁紧螺栓与主体之间采用细牙螺纹连接，锁止时的进给量更小，锁止精度更高，不会因为锁紧动作导致阀芯位置偏移；端部端盖与主体采用螺纹连接加密封胶圈的设计，既方便后期拆解维护内部阀芯组件，又能保证端部的密封性能。

在实际选型适配时，需要注意核对安装管路的通径与螺栓两端接口的匹配度，确认侧部调节杆的操作方向不会与周边其他管路、结构件产生干涉，锁紧螺栓的拧紧力矩需要控制在合理范围，既要保证足够的锁止力，又要避免力矩过大压伤内部阀芯的限位面。这类集成式调谐锁紧螺栓相比传统分离式组件，零件数量更少，装配工序更简单，后期维护时仅需拆解端部端盖即可更换密封件或阀芯，不需要将整个接头从管路上拆下，大幅降低运维工作量。
