半面罩式呼吸防护器结构设计

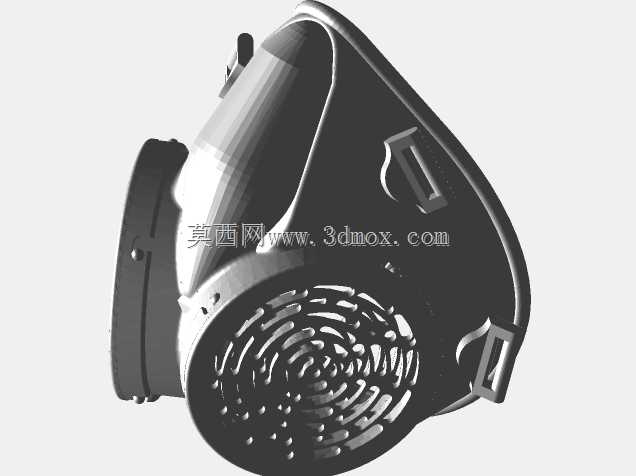

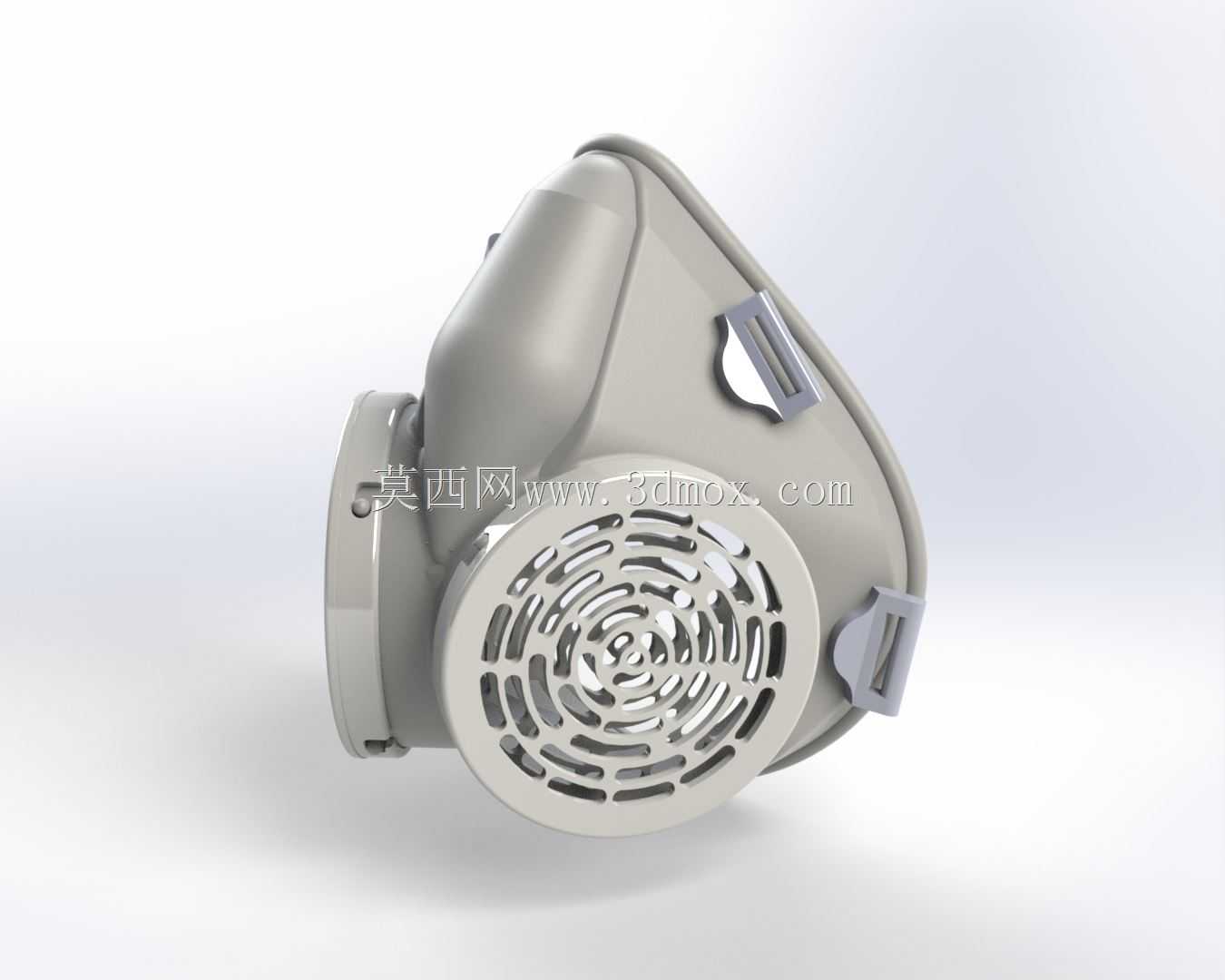

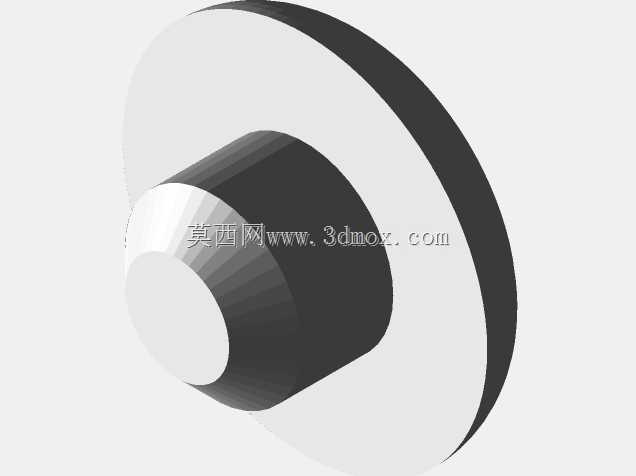

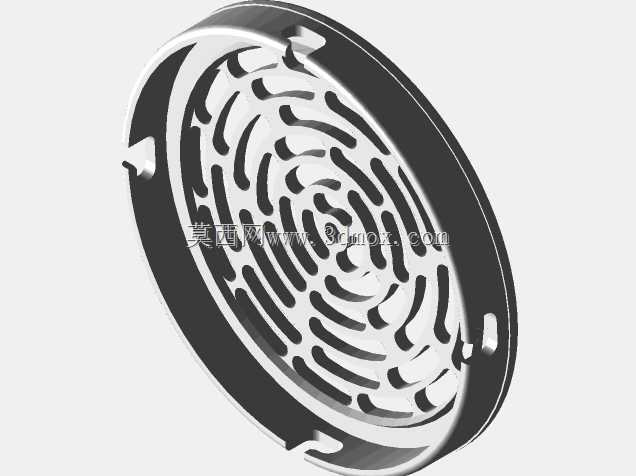

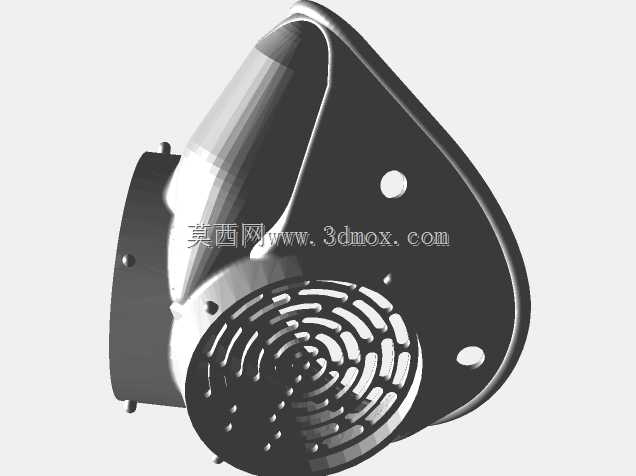

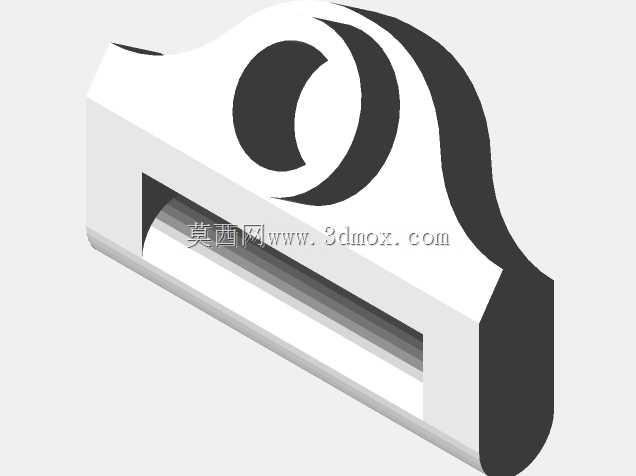

这款半面罩呼吸防护结构的设计，核心围绕工业作业场景下的呼吸防护需求展开，覆盖喷涂作业、粉尘打磨、化工试剂调配、矿山采掘等存在有害气溶胶、粉尘、低浓度挥发性有害气体的作业场景，为作业人员提供面部密合式的呼吸防护屏障。从实际使用逻辑出发，设计时优先考量面部贴合的适配性，罩体主体采用贴合亚洲人面部轮廓的曲面弧度，边缘预留了棉质清洁垫的安装位，可通过配套的紧固件与铆钉组件完成密封垫的固定，避免长期佩戴时硬质罩体对面部造成压伤，同时保证罩体与面部之间的密封间隙控制在0.5mm以内，防止未经过滤的空气从缝隙处进入呼吸区。滤盒安装位采用标准旋接接口设计，接口处设置了三道环形密封槽，可适配同规格的颗粒物滤棉、滤毒盒等不同过滤元件，安装时仅需对准卡槽旋转45度即可完成锁紧，无需额外工具辅助，作业人员可根据现场的危害因素类型快速更换对应过滤组件。罩体上的呼气阀采用螺旋导流格栅结构，格栅的开孔角度经过反复调整，既可以保证呼气时的气流通畅，降低呼气阻力，避免长时间佩戴出现闷堵感，又能阻挡外部飞溅的碎屑、液滴直接冲击阀片，延长阀片的使用寿命。头带连接位设置了可调节的塑料卡扣，卡扣的滑动阻尼经过调校，佩戴时可根据头围大小快速调整头带长度，保证罩体在面部的固定压力均匀分布，不会出现局部压力过大导致的佩戴不适。在安装边界的考量上，罩体整体轮廓避开了眼部防护装备的佩戴区域，佩戴该面罩时可同时搭配护目镜、防护面屏等其他防护装备，不会出现装备干涉的情况；滤盒的外伸长度控制在65mm以内，作业时不会因为滤盒过长影响视线，也不会在狭窄空间作业时出现磕碰滤盒导致密封失效的问题。罩体的材质选用耐溶剂腐蚀的弹性工程塑料，可耐受常见的有机溶剂、酸碱飞沫的腐蚀，日常使用后可通过中性清洁剂擦拭消毒，重复使用不会出现材质硬化、开裂的问题。设计过程中针对罩体的重量做了优化，整体主体重量控制在120g以内，搭配滤盒后的总重量不超过200g，降低长时间佩戴对颈部造成的负担。罩体上的固定铆钉采用内嵌式设计，铆钉端面不突出罩体内壁，避免佩戴时铆钉端面摩擦面部皮肤造成损伤；头带卡扣的边缘做了R2以上的圆角处理，没有尖锐棱角，防止佩戴和摘取过程中划伤皮肤。在呼吸阻力的匹配设计上，呼气阀的开启压力设置在100Pa左右，既可以保证正常呼气时阀片及时开启排出废气，又能在吸气时保证阀片完全闭合，避免外部空气从呼气阀处进入。滤盒接口的通径设计为38mm，满足大流量呼吸时的进气需求，即使在重体力作业时，也不会出现进气不足导致的呼吸不畅问题。
