复古轮式加农炮结构三维设计作品

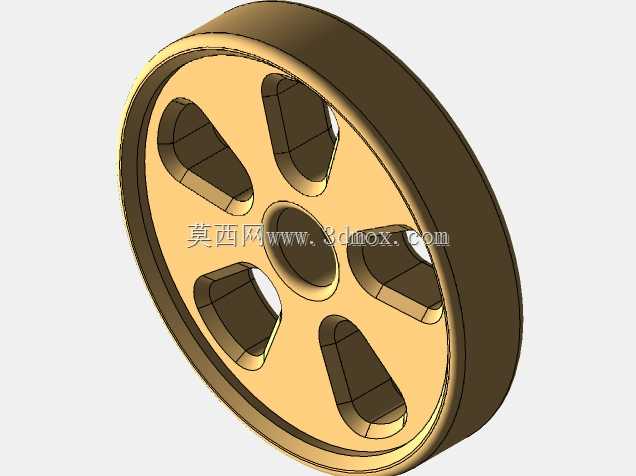

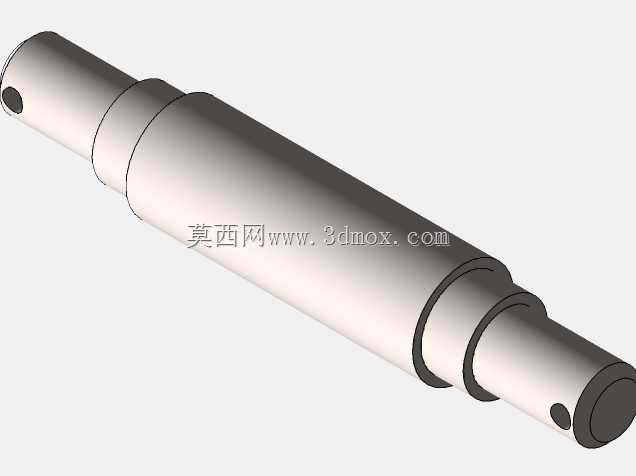

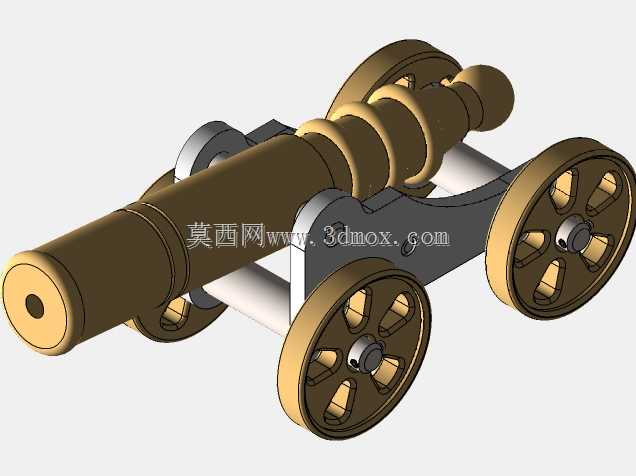

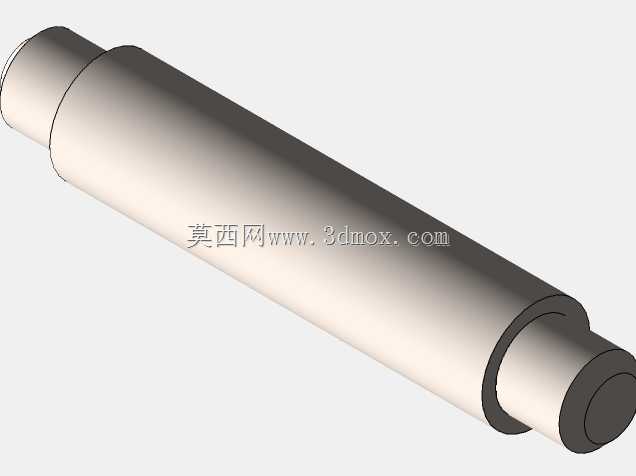

这款轮式加农炮的结构设计，首先围绕实际场景下的机动部署需求展开，在近代陆战场景中，这类大口径火炮需要伴随步兵阵线转移，因此轮式炮架的设计直接决定了装备的战场适配性。炮身部分采用多段加强箍结构，从炮尾至炮口依次排布不同宽度的环形加强结构，对应火炮发射时膛压从药室向炮口递减的受力规律，药室段的加强箍宽度最大、壁厚最厚，能够承受发射药爆燃瞬间的峰值压力，向炮口方向延伸的加强箍宽度逐步收窄，在保证结构强度的前提下尽可能控制炮身整体重量，避免全炮质量过大导致转移困难。炮架部分采用双侧板支撑结构，两侧金属侧板通过横向销轴与炮身耳轴连接，耳轴位置经过重心匹配设计，使得炮身绕耳轴俯仰调整射角时，操作力矩处于人力可轻松操控的范围，无需额外助力机构即可完成小范围射角调整，适配野战场景下快速瞄准的需求。行走部分采用四个辐条式铸轮，轮缘做了加厚处理，辐条采用镂空式结构，既保证车轮承载炮身重量时的结构刚度，又能降低轮体自身重量，轮轴与炮架主体采用刚性连接，配合炮架尾部的支撑结构，在火炮进入射击位时，尾部支撑落地可抵消发射时的后坐力，避免炮身大幅移位。设计过程中优先考虑了结构的可装配性，炮身加强箍与炮管主体采用嵌套配合结构，炮架侧板与横向连接件采用销轴定位，车轮与轮轴采用间隙配合保证转动顺畅，所有配合面的公差设定都参考了常规金属切削加工的精度范围，无需特殊加工工艺即可完成实体制作。安装边界方面，全炮处于水平状态时，横向宽度由两侧车轮外沿决定，纵向长度从炮口前端延伸至炮架尾部支撑端，高度方向从车轮接地面至炮身最高点，整体尺寸适配骡马或轻型牵引设备的拖拽需求，炮身俯仰角度调整范围覆盖平射至小角度曲射区间，耳轴的安装位置预留了足够的俯仰间隙，不会在调整射角时与炮架侧板发生结构干涉。炮尾部分的球形结构既作为炮身的配重平衡炮口端重量，也为后续增设炮尾击发机构预留了安装空间，炮架中部的横向支撑轴同时起到连接两侧侧板、承载炮身部分重量的作用，整体受力路径从炮身耳轴传递至两侧侧板，再分散至轮轴与尾部支撑，受力分布均匀，不会出现局部应力集中的问题。
