多腔式消音抑制器内部结构设计方案

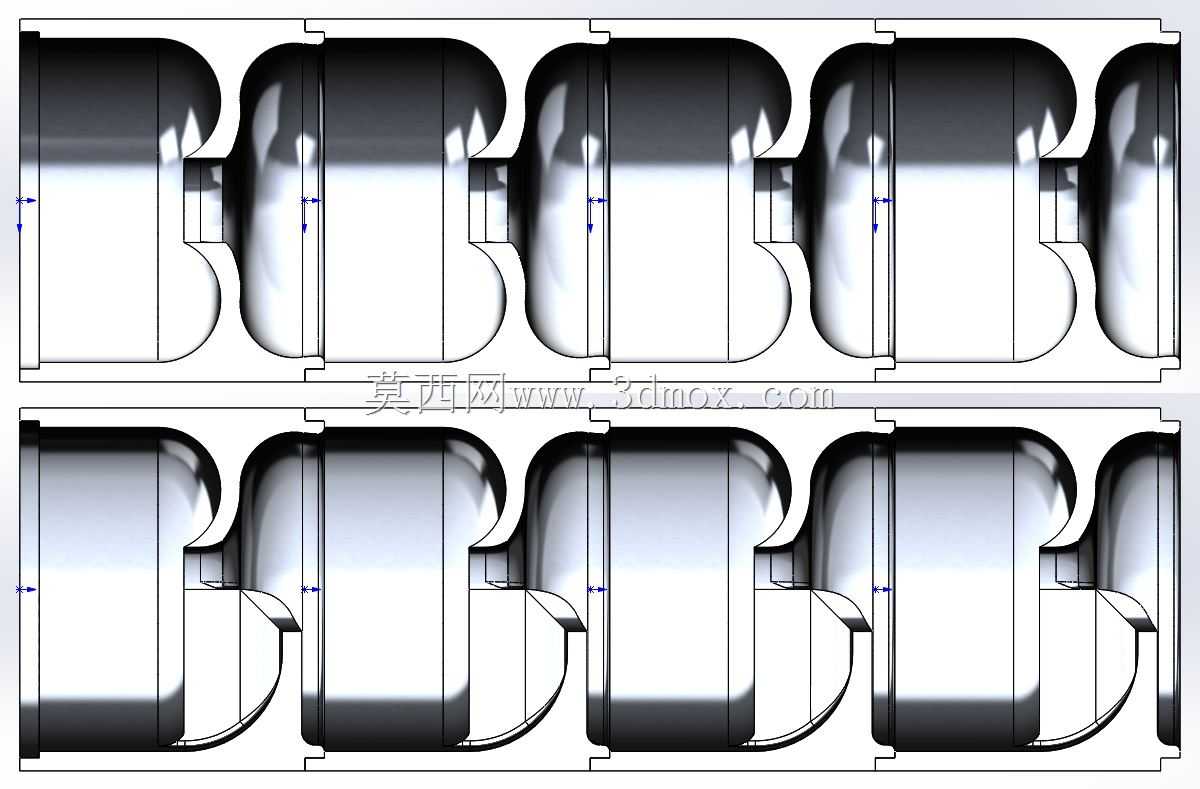

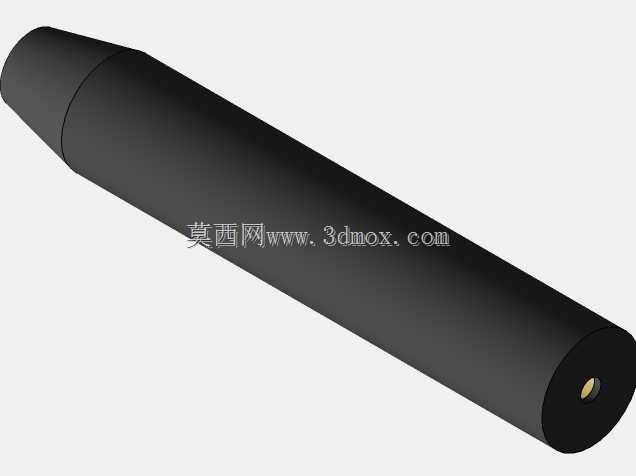

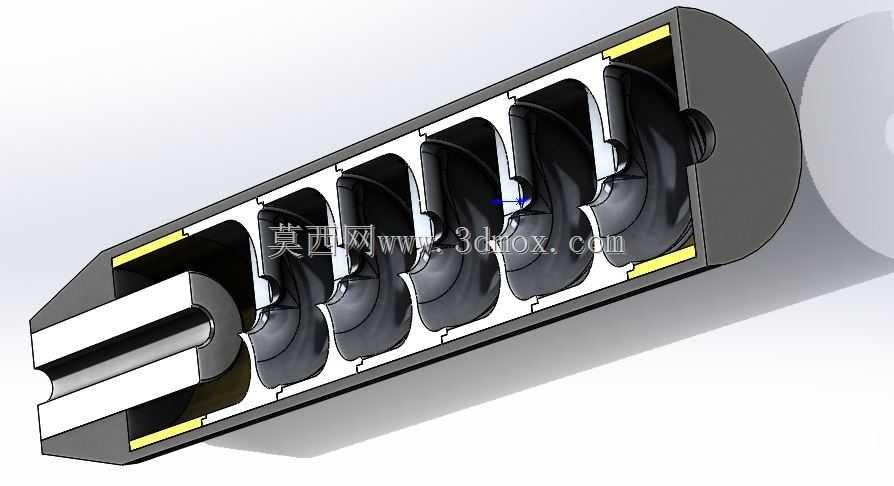

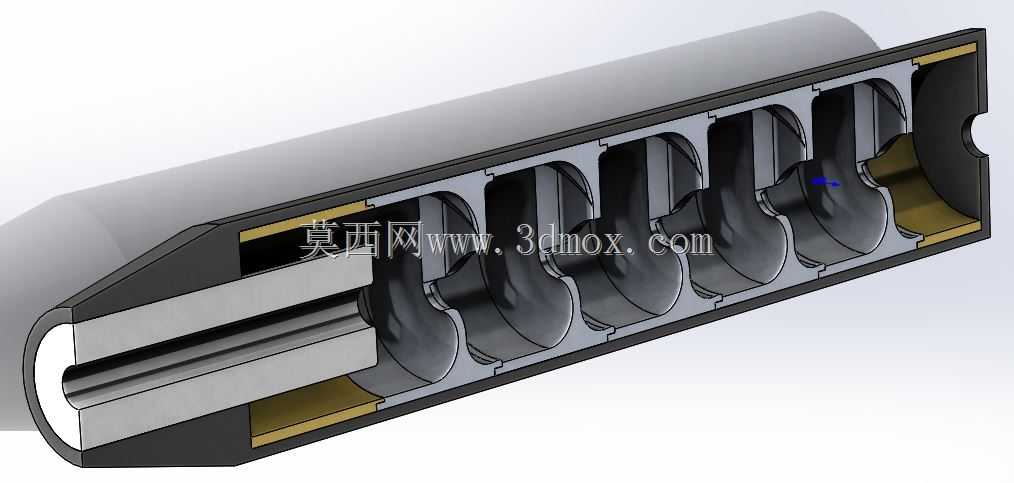

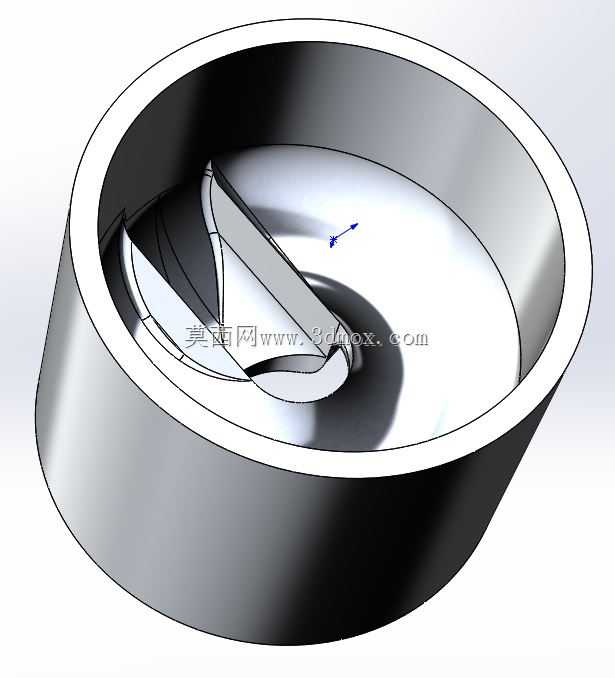

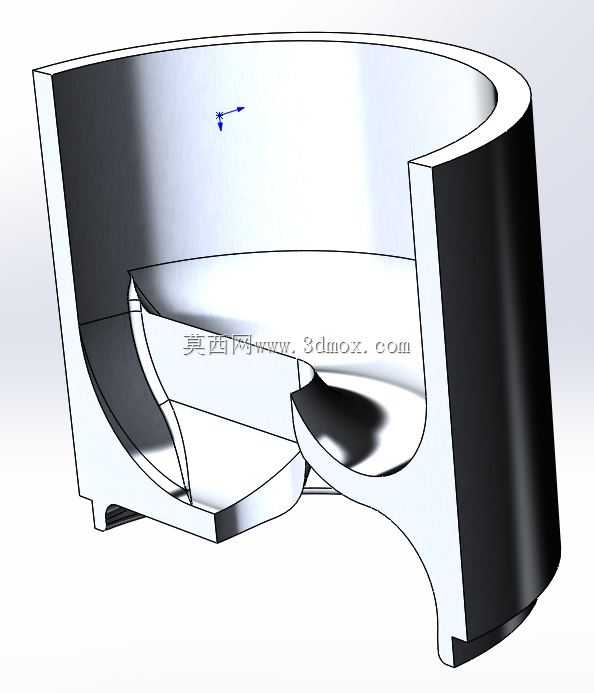

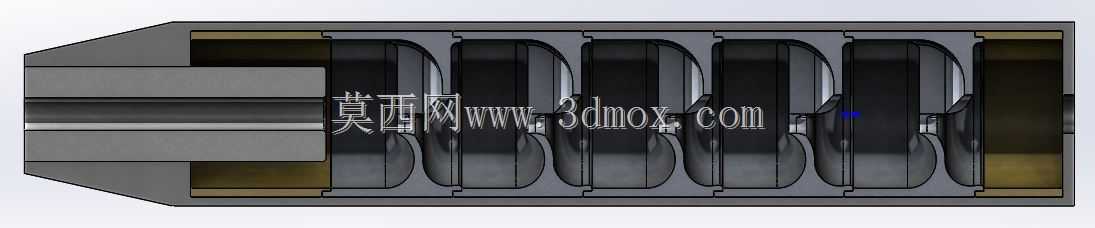

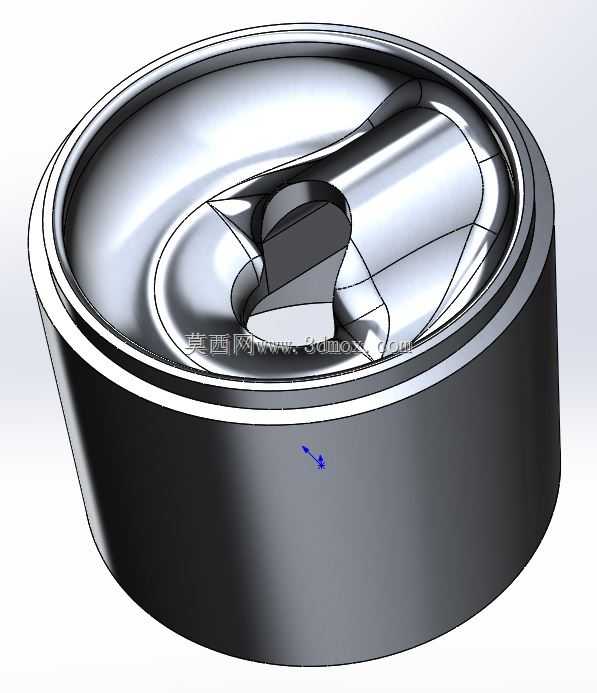

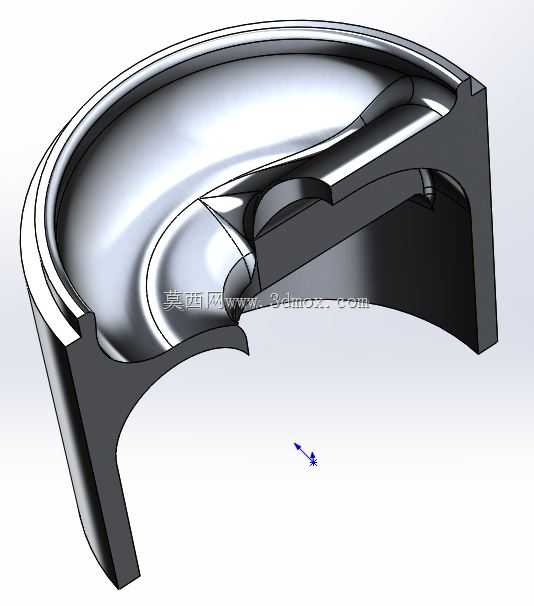

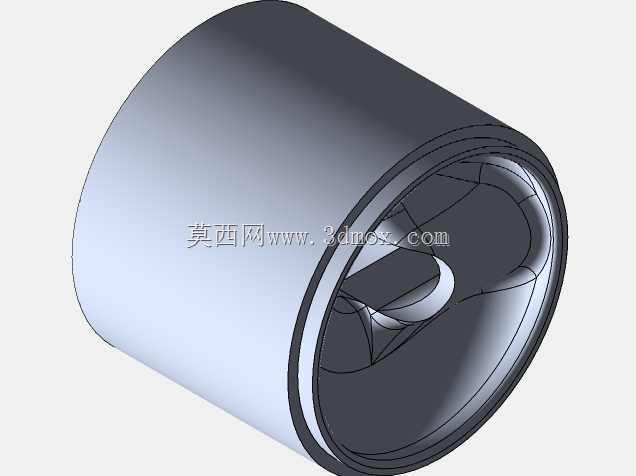

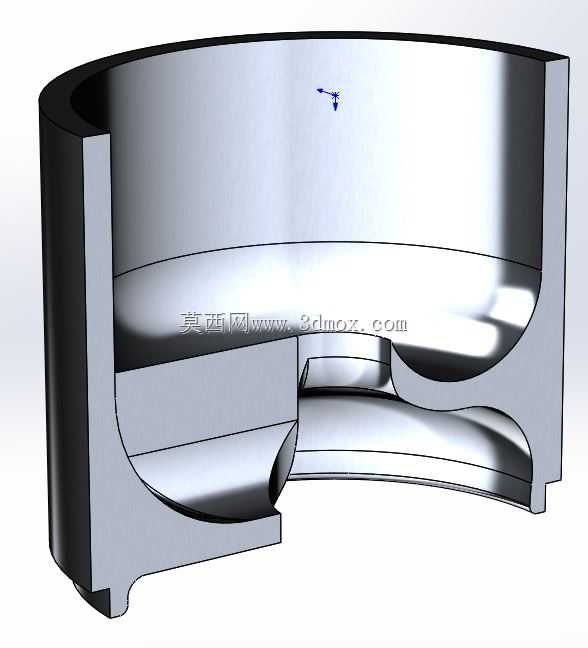

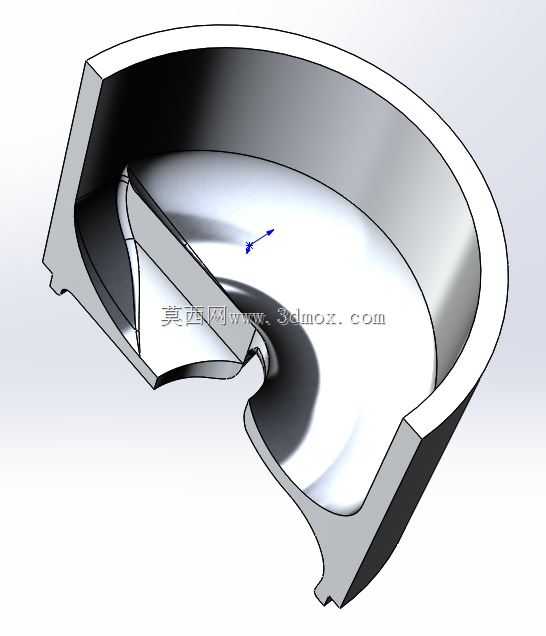

该结构为多腔串联式消音抑制装置，核心应用于高压气体排放端的降噪与气流缓冲场景，通过多级腔体的容积突变与导流结构，逐步耗散高速气流的动能，削弱气流喷射产生的脉冲噪音与冲击振动。从结构设计逻辑来看，整体采用同轴圆筒式布局，外部为等径圆柱壳体，内部沿轴向依次排布多个独立的碗状导流腔体，相邻腔体之间通过带中心通孔的隔板分隔，形成逐级扩容的膨胀腔室。气流从入口端进入后，首先经过前端的同轴导向段完成初始整流，避免气流直接冲击腔壁产生紊流，随后依次进入各级膨胀腔，每经过一级隔板的通孔，气流会因通流截面突然扩大产生涡流，将部分动能转化为热能耗散，同时碗状的腔体内壁会对反射的声波进行多次干涉抵消，逐步降低气流的压力脉动幅值。在安装边界设计上，整体外径与配套的发射端接口保持同轴匹配，入口端设置有同轴嵌套的定位段，可直接与对应规格的管口实现插接配合，无需额外的转接结构，轴向总长度根据消音等级需求设置为多腔等距排布，每级腔体的轴向尺寸保持一致，隔板厚度均匀，既保证结构强度，也避免因腔体容积差异导致消音频段出现缺口。内部导流面均采用光滑圆弧过渡，没有直角突变结构，可减少气流在腔体内的滞留死区，降低积碳或杂质残留的概率，同时圆弧面能引导气流沿轴向逐步减速，避免局部气流速度过高产生二次噪音。壳体与内部腔体之间采用过盈配合加周向定位的方式固定，保证在高压气流反复冲击下，内部结构不会出现轴向窜动，出口端设置有收口式导流段，将经过多级缓冲后的低速气流平稳导出，避免出口处因气流突然扩散产生额外的喷射噪音。在实际使用场景中，该结构可适配不同压力等级的气体排放管路，通过调整腔体数量、隔板通孔直径以及单腔容积，可针对性覆盖不同频段的噪音抑制需求，建模过程中对内部流道的同轴度、各腔体的容积一致性做了严格的参数约束，所有隔板的中心通孔均保持同轴，避免气流偏磨局部腔壁，同时壳体壁厚根据承压需求做了等强度设计，在保证整体刚度的前提下控制整体重量，适配手持或移动场景下的使用需求。
