威卡D28径向小型压力表结构设计

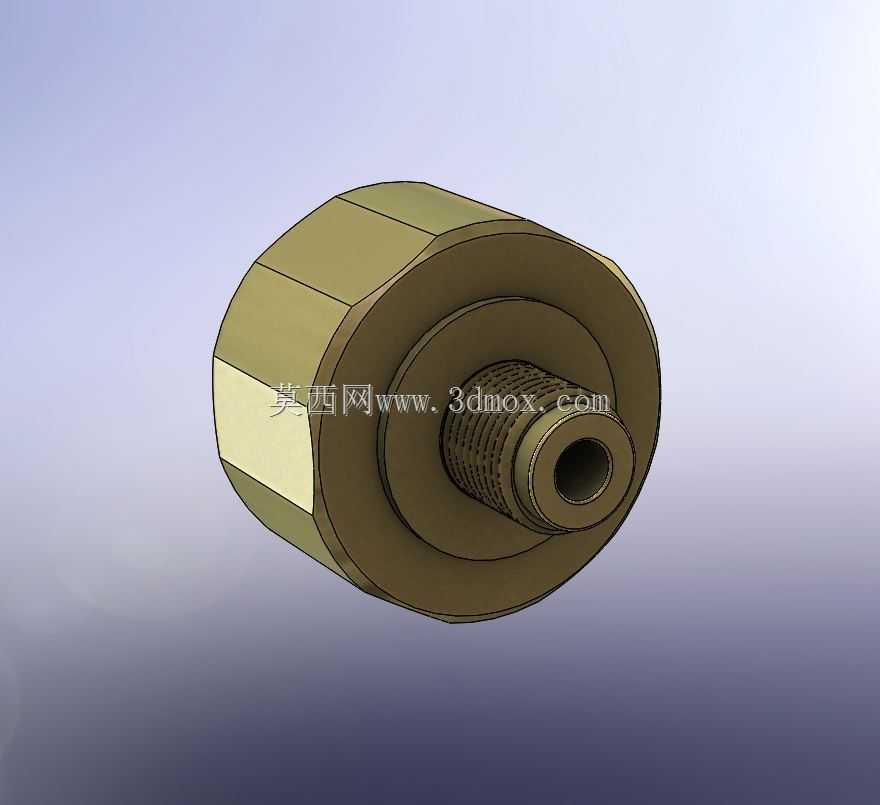

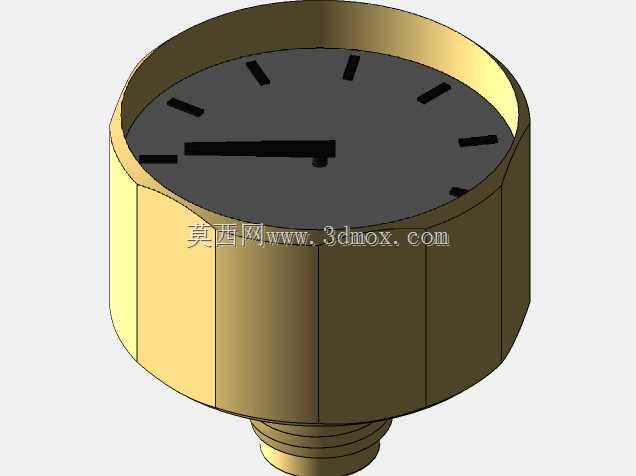

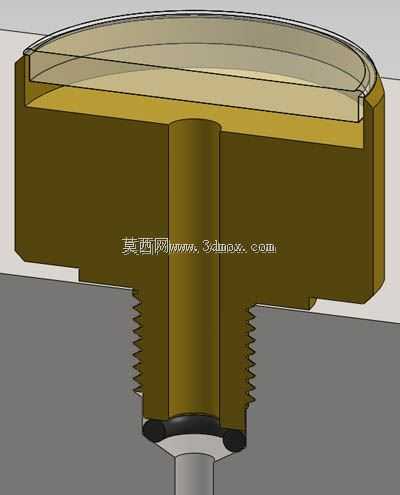

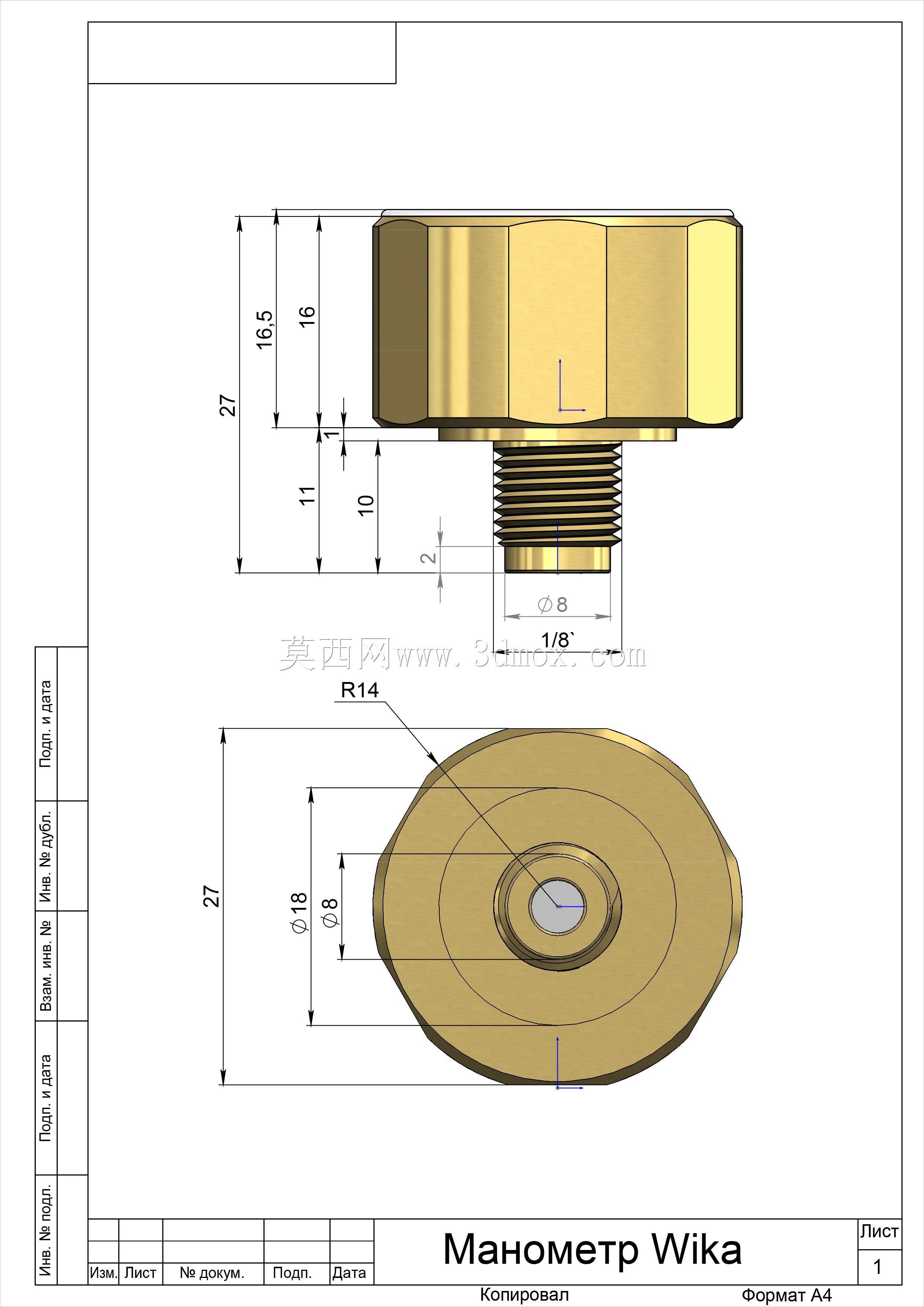

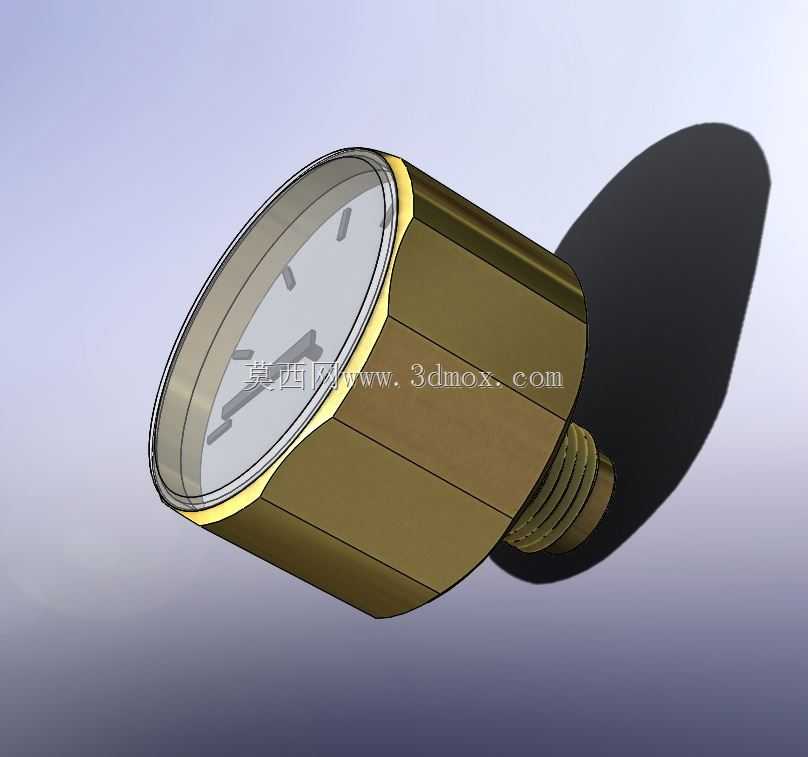

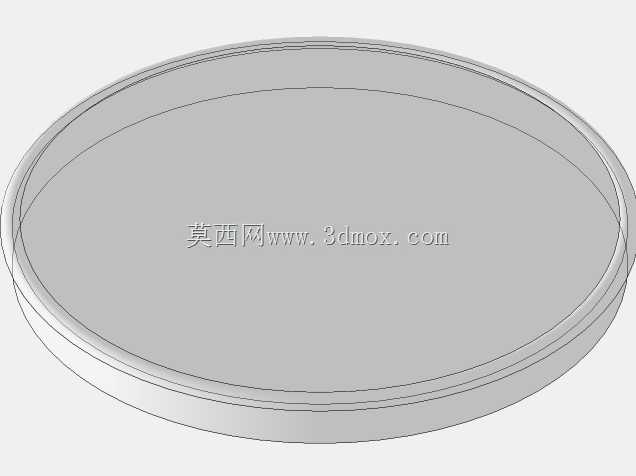

这款小直径测压仪表常被集成在气动控制回路、小型液压动力单元、实验室气路终端、便携测压设备上，用来实时显示管路内的流体压力数值，帮运维人员快速判断系统压力是否处于正常工作区间，避免超压引发的密封失效、元件损坏问题，也能在压力不足时快速排查管路泄漏、动力输出不足的故障点。从结构设计来看，这款表采用径向外螺纹连接方式，接头直接从表壳侧方引出，适配紧凑安装空间内的管路走向，不需要额外加装转角接头就能直接对接垂直走向的测压管路。表壳采用多棱柱防滑结构设计，在安装拧紧时不需要额外借助卡具，徒手就能施加足够的拧紧力矩，同时多边形外壳也能避免安装后表体受管路振动出现自转偏移，保证表盘刻度始终朝向便于观测的方向。表盘采用透明硬质表蒙密封，内部刻度标识清晰，指针偏转角度与压力值线性对应，常规量程下的刻度分度值适配现场快速读值需求，不需要额外换算就能直接读取实时压力数据。设计过程中首先明确了28mm外径的尺寸边界，这个尺寸刚好适配小型设备面板的嵌入式安装开孔，也能直接外挂在管路旁不会占用过多设备内部空间，安装螺纹采用标准管螺纹规格，和市面上通用的测压接口完全兼容，不需要定制转接头就能完成装配。内部的波登管感应元件经过结构优化，在小尺寸表壳内保证足够的压力感应行程，同时控制整体重量，避免安装后给管路接头带来额外的偏载力矩，长期受振动工况下也不会出现接头松动、表体下垂的问题。表壳边缘做了卷边包边处理，把表蒙和壳体的接缝完全包裹在内，既提升了整体结构强度，避免受外力磕碰时表蒙脱落，也能阻挡日常工况下的灰尘、水汽溅入表内，延长仪表的无故障使用周期。在做三维建模时，特意还原了表壳的多边形切面细节、接头处的螺纹牙型轮廓、表盘上的刻度标识与指针形态，装配关系完全匹配实物的零件配合公差，不管是用来做设备装配的干涉检查，还是做设备外观的渲染展示，都能直接调用，不需要额外调整结构比例。
