带轴流风机的CABERO风冷冷却器结构设计

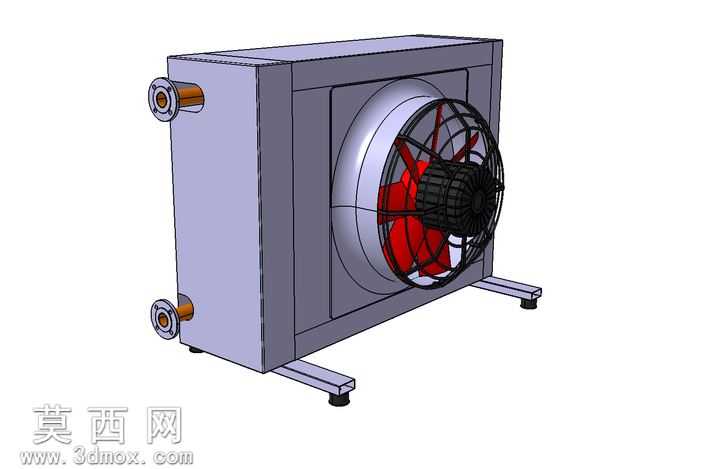

本作品为风冷式冷却器三维建模设计，整体采用长方体箱式主体搭配侧装轴流风机的经典布局，建模过程中严格遵循工业换热设备的实际尺寸比例，对各功能部件进行了精细化还原。主体换热箱体采用薄金属钣金折弯焊接的结构逻辑建模，外壳赋予哑光银灰色金属材质，模拟实际设备的镀锌钢板外壳质感，箱体边角做了微小的圆角过渡处理，还原真实钣金加工的工艺特征，避免尖锐直角的失真表现。箱体侧面预留两个同轴的铜质流体接口，接口处建模还原了外螺纹连接结构、接口根部的焊接加强凸台，材质赋予紫铜的金属光泽与做旧质感，区分于主体外壳的钢材材质，清晰标识流体进出的通路位置。正面安装的轴流风机组件做了分层结构建模：最外侧为黑色金属防护网罩，采用等距径向辐条搭配环形加强筋的网格结构，网罩边缘做了包边处理；网罩内侧为红色的轴流风叶，风叶采用扭曲翼型截面设计，建模时还原了风叶的安装倾角与曲面弧度，模拟实际送风的气动外形；风叶中心为黑色的电机安装座，还原了电机端盖的散热筋结构，清晰呈现风机的动力组成部分。设备底部设计了两个L型金属安装支脚，支脚底部加装黑色橡胶减震垫，建模时还原了支脚与箱体的螺栓连接点位、减震垫的防滑纹理，体现设备实际安装固定的结构细节。设计思路上优先保障换热风道的合理性，风机正对箱体内部的换热芯体布置，保证气流可以均匀穿过换热芯体带走热量，流体接口同侧布置简化管路连接逻辑，支脚的高度设计预留了底部安装操作空间，整体结构紧凑、功能分区清晰，材质区分明确，渲染效果还原了工业设备的真实质感，各部件的装配关系清晰可辨，可用于换热设备选型展示、制冷系统装配模拟、相关结构设计参考等场景。
