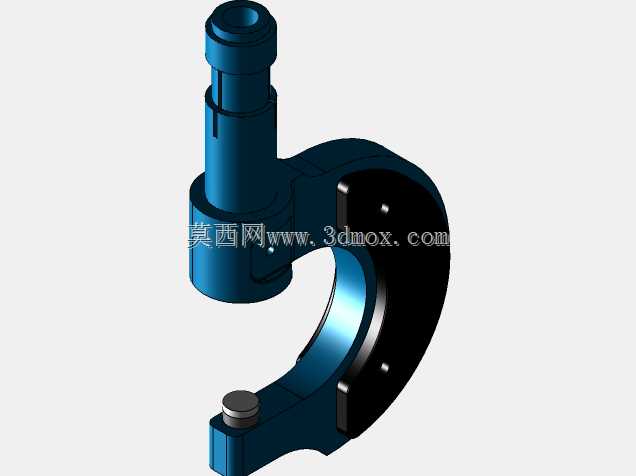

外径测量用卡规式测微支架结构

在机加工车间的工序间检测环节，这类卡规式测微支架是批量零件外径尺寸快速筛查的核心工装，不同于手持千分尺需要反复调整测力、对位读数的操作，该支架将测微元件的安装基准与C型定位框架做了一体化刚性设计，能让检测人员在零件流转到下道工序前，快速完成轴类、销类零件的外径合格性判定，大幅降低终检环节的不合格品流出率。从结构设计逻辑来看，C型开口的曲率半径是核心设计参数，需要匹配常用检测工件的直径范围，开口深度要覆盖被测零件的最大测量截面位置，避免框架本体与工件台阶、端面发生干涉；支架上的测头安装孔与尾端的微调机构保持严格同轴，保证测微元件的测量轴线垂直穿过被测工件的圆心，消除余弦误差带来的测量偏差。尾端的微调锁紧结构采用开槽抱紧式设计，调整测头初始位置时，拧紧侧方的锁紧螺钉即可固定测微套筒的位置，不需要额外加装紧固件，日常校准时只需要用量块校准零位，就能快速投入批量检测使用。框架主体的弧形基准面做了局部发黑处理，既可以在日常使用中防锈，也能和蓝色的主体结构形成视觉区分，提醒检测人员该面是定位基准面，取放时避免磕碰划伤，一旦基准面出现碰痕、磨损，会直接导致测量值出现系统性偏差，需要及时送计量室校准维修。实际使用时，该支架可以直接固定在检验工作台的台架上，也可以手持操作，C型架的握持位置做了圆弧过渡，长时间手持检测也不会出现硌手的问题；测头采用硬质合金材质，耐磨性能优异，应对钢制零件的反复接触测量也能保持较长的校准周期，不需要频繁更换测头。安装边界方面，支架的整体外轮廓没有突出的尖锐结构，固定在台面上时占用的操作空间很小，测头的伸缩行程覆盖常规的外径公差带范围，不需要频繁调整初始位置就能适配同批次不同尺寸偏差的零件检测。不同于通用千分尺的全量程测量设计，这类测微支架更适配固定公差带的批量零件检测，通过预设好的测头位置，检测时只需要观察测微表的读数是否在合格区间内，就能快速判定零件是否合格，对检测人员的技能要求更低，新入职的检验员经过简单培训就能上手操作，能有效缓解批量生产时检验环节的人员压力。在精密零件的生产场景中，这类工装往往和工序作业指导书绑定，对应特定零件的特定检测尺寸，能有效避免不同检测人员使用通用量具时产生的人为操作误差，保证同批次零件的尺寸一致性。
