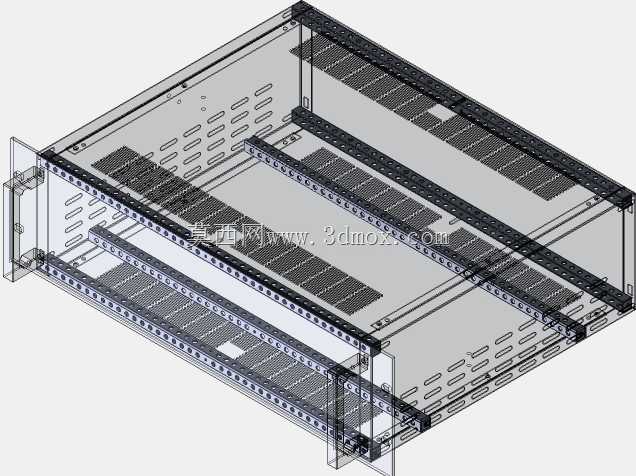

19英寸3U深335mm机架式钣金机箱外壳

这款机架式外壳适配标准19英寸机柜安装场景，是工业电子设备集成、测试仪器部署、工控系统搭建过程中常用的承载壳体，日常多用于通讯机房、工业控制柜、测试测量工位的设备内置承载，可直接固定在标准机柜立柱上，兼容常规数据机房、工业现场控制柜的安装孔位规范。整体安装尺寸遵循3U高度规格，箱体深度为335mm，安装时需预留对应机柜深度空间，前端法兰边匹配标准19英寸机架的立柱孔距，无需额外转接件即可完成上架固定，适配绝大多数通用19英寸落地柜、壁挂机柜的安装要求。壳体采用钣金折弯拼接结构设计，内部设置多道平行安装导轨，可根据内置板卡、模块的尺寸调整安装位置，导轨上预留的通用安装孔位适配标准PCB板、电源模块、功能插板的固定需求，无需二次打孔即可完成内部器件装配。箱体侧板、上下盖板均设计有阵列式通风散热孔，可配合内置风扇形成自然对流风道，满足中小功率电子设备长时间运行的散热需求，避免内部器件积热导致的性能下降或故障。结构设计上充分考虑钣金加工的工艺可行性，所有折弯边均预留合理的折弯半径与工艺缺口，拼接处采用自定位结构，焊接或螺接时无需复杂工装即可保证整体形位公差，前端法兰边做了加强翻边处理，上架安装后不会因长期承重出现变形翘曲问题。内部预留的走线空间可容纳电源线、信号线的规整排布，侧边预留的扎带固定位可方便线束固定，避免设备运输、运行过程中线束移位干扰内部器件。该壳体不附带配套紧固件与橡胶脚垫，作为独立的钣金承载结构，可根据实际内置设备的需求自行选配固定螺丝、减震垫等配件，适配不同场景的装配需求，对于需要快速搭建标准机架式设备的结构设计人员来说，可直接基于该壳体进行内部器件布局设计，省去从0开始设计钣金外壳的重复工作，大幅缩短设备开发周期，同时其结构经过实际加工验证，可直接导出加工图纸交付钣金厂生产，避免设计阶段的工艺缺陷导致的加工返工。
