重载型AGV承载机架结构设计方案

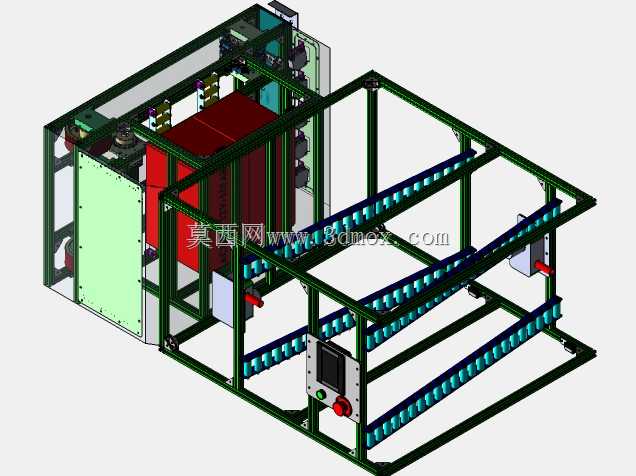

该机架作为自动导引搬运车的核心承载基体，主要面向厂区内物料转运、仓储库区货位调度、产线工位间工件周转等场景，适配潜伏式、背负式AGV的安装需求，可承载带流利条的料箱、定制工装托盘等多种载具，满足车间内不同重量规格物料的自动化转运要求。从结构设计逻辑来看，整体采用方管型材拼接的框架式构型，通过合理的型材截面选型与节点排布，在控制整体自重的前提下保障足够的结构刚度，避免AGV启停、转向过程中机架出现形变影响运行精度。框架内部预留了驱动轮组、转向机构、电池模组、控制电气元件的安装空间，各安装位的连接孔位按照通用AGV核心部件的安装尺寸做了预留，可直接适配主流的差速驱动单元、舵轮安装座，减少二次改孔的工作量。机架上层设置的多组流利条滑轨采用倾斜排布设计，可实现料箱的无动力滑移，配合端部的限位挡块与触发机构，能够完成载具的自动到位停靠，适配产线边的物料自动补给、空箱回收的作业流程，无需额外配置动力输送组件即可完成载具的上下料动作。侧面预留的电气安装面板区域，可固定急停按钮、操作显示屏、状态指示灯等人机交互元件，面板采用可拆卸式设计，方便后期电气元件的检修与线路整理。从安装边界来看，机架整体的长宽尺寸适配常规厂区通道的通行宽度要求，底部的离地间隙满足AGV过坎、爬坡的通行需求，框架底部预留的传感器安装位可适配避障雷达、磁导航传感器、二维码读取器等不同导航方式的元件安装，无需额外焊接支架。结构设计时充分考虑了焊接加工的工艺性，所有型材拼接节点均采用满焊后打磨处理，关键受力位置额外增加了三角加强筋，避免长期交变载荷下出现焊缝开裂的问题，表面做喷塑处理适配车间复杂的作业环境，减少锈蚀、磕碰对机架使用寿命的影响。
