薄膜测厚用激光传感器三轴可调安装机架

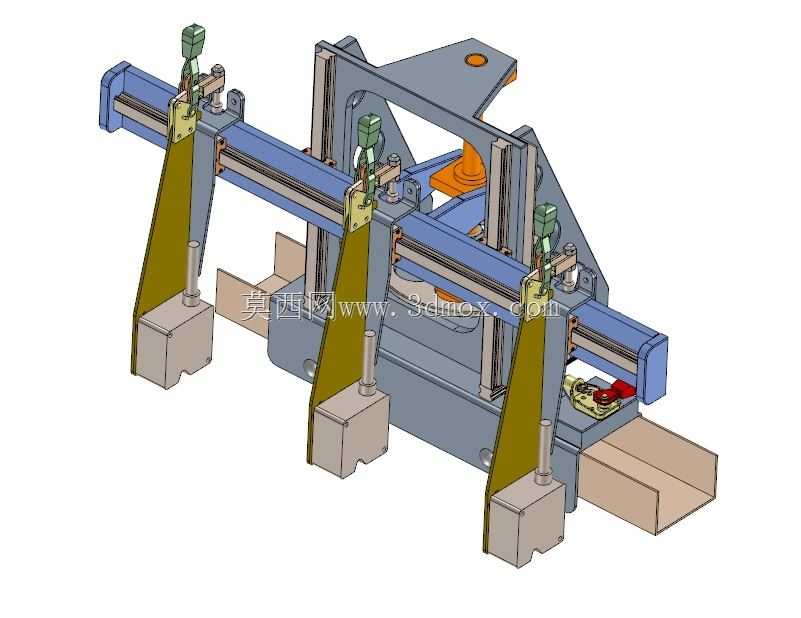

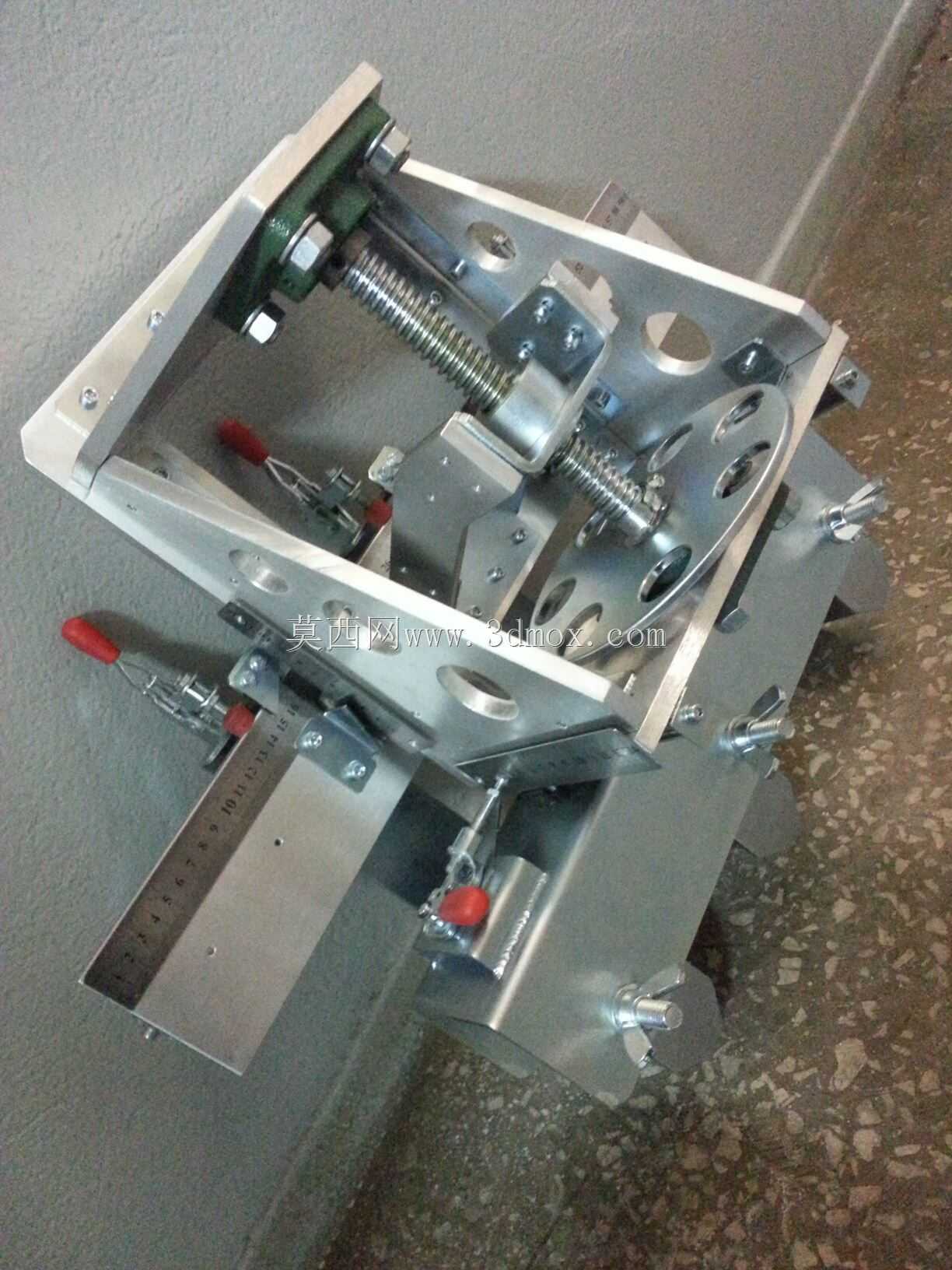

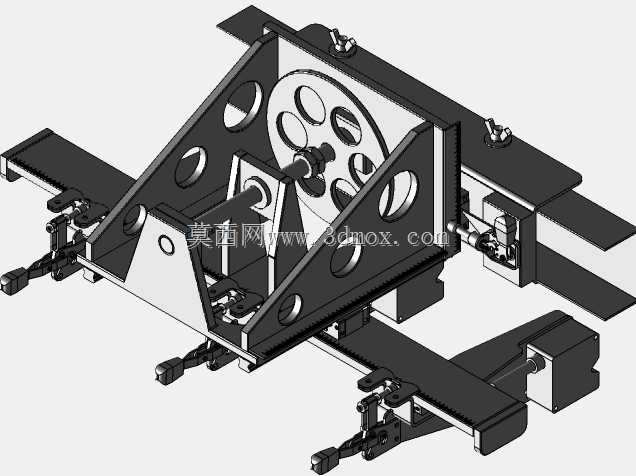

这套手动三轴调节机架，核心服务于薄膜生产线上的在线厚度检测环节，在流延膜、光学膜、锂电隔膜等连续走料的产线中，激光位移传感器的安装位姿直接决定测厚数据的准确性，这套结构正是为解决传感器位姿微调需求设计的。从实际产线适配来看，机架的底部安装基准采用标准C型钢卡槽适配结构，可直接卡装在产线现有横梁上，无需额外加工大尺寸安装板，安装边界预留了120mm的横向调节余量，能适配幅宽在300mm到1200mm之间的薄膜产线，单组传感器安装座的承重上限为2.5kg，可兼容市面主流的激光位移、光谱共焦等非接触式测厚传感器。设计思路上没有采用电动滑台的复杂结构，而是选择梯形丝杠加锁紧手柄的手动调节方案，三个轴向的调节都带刻度标识，X轴沿产线幅宽方向的调节行程为200mm，Y轴沿走料方向的调节行程为80mm，Z轴垂直于薄膜平面的调节行程为150mm，每轴调节到位后可通过侧边的锁紧手柄锁死，避免产线运行时的振动导致传感器位姿偏移，影响测厚精度。结构细节上，三个传感器安装支臂采用等长设计，支臂与滑台之间设置了角度微调垫片，可修正安装面的平面度误差，保证传感器的出光方向垂直于薄膜走料平面；滑台的导向部分采用线性滑轨配合铜质耐磨衬套，手动调节时无卡顿空程，重复定位精度可控制在0.05mm以内，完全满足薄膜测厚的微米级检测对位需求。机架的主体框架采用6061铝合金板材铣削加工，支臂的配重部分设置了可调节的平衡块，避免滑台伸出过长时出现倾覆力矩，长期运行也不会出现导轨偏磨的问题。实际使用中，操作人员可根据不同厚度规格的薄膜生产需求，快速调整传感器的高度与横向位置，换型调节全程无需借助专用工具，单点位调节耗时不超过2分钟，相比固定式传感器支架，能大幅降低产线换型时的调试时长，也能避免因安装位偏差导致的测厚数据漂移问题。
