自制壁挂式显示器悬臂支撑支架

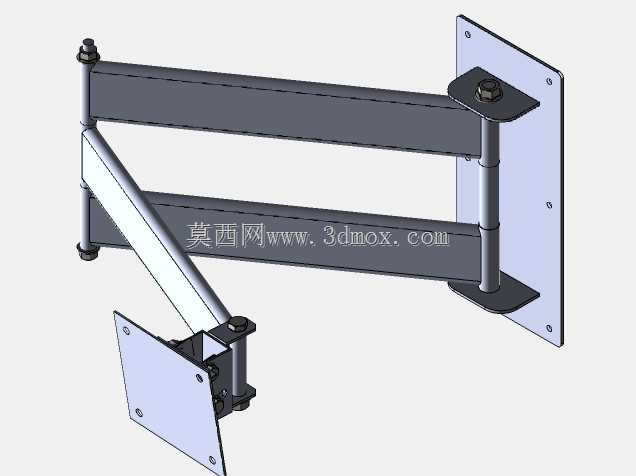

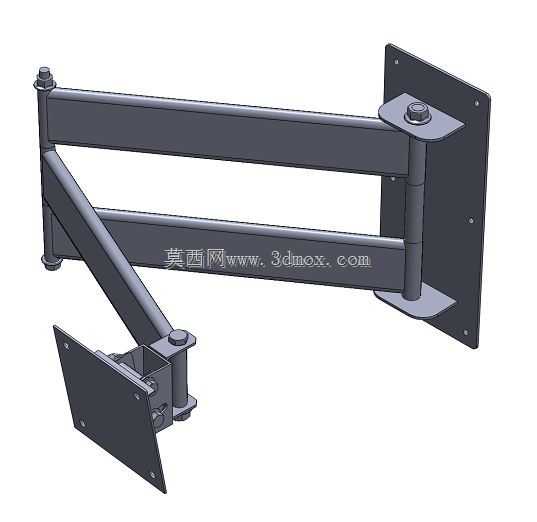

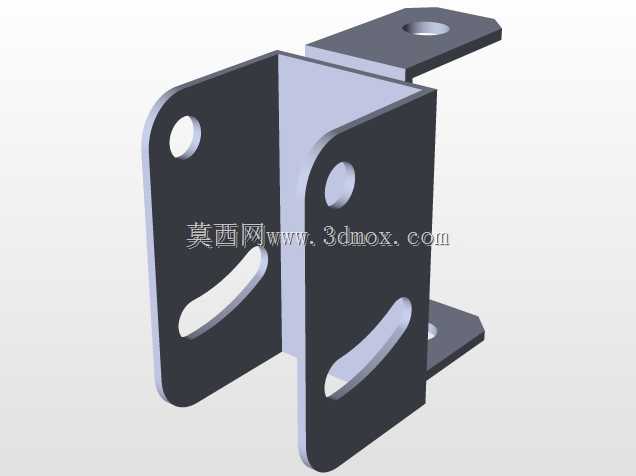

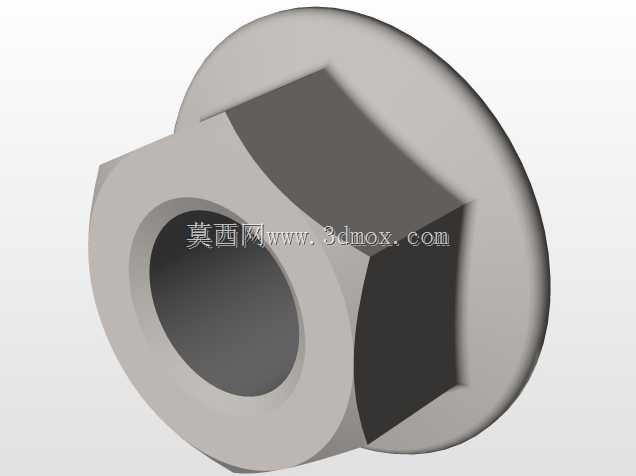

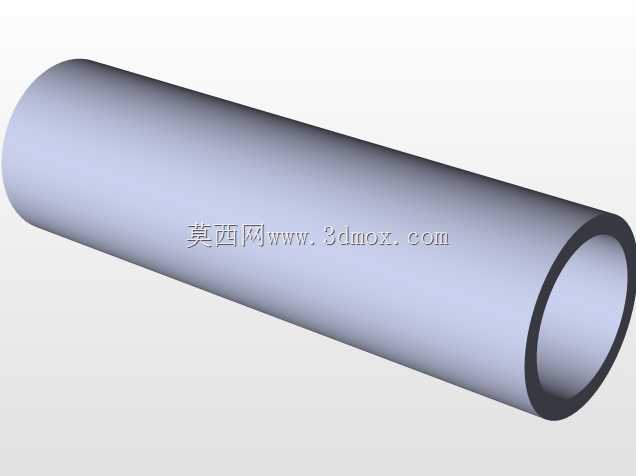

这款壁挂式悬臂支架主要面向汽修工位的车轮定位仪配套显示终端安装场景，汽修车间内车轮定位作业时，操作人员需要在车辆旁实时查看定位参数，普通台式显示器放置在工作台会占用操作空间，且距离作业点过远不便于观察参数变化，壁挂式的安装形式可以充分利用车间立柱或墙面的闲置垂直空间，避免挤占地面及工作台的作业区域。支架采用多段平行四边形悬臂结构设计，这种结构的核心优势在于调节过程中显示终端始终保持水平状态，不会随悬臂俯仰出现屏幕倾斜，操作人员在不同作业位置调整支架角度时，无需额外调整屏幕倾角即可获得正常的观看视角。靠近墙面的安装底座为整块平板式结构，板面预留四个对称分布的安装孔位，适配常见的膨胀螺栓安装规格，安装时可根据墙面承重情况选择对应规格的膨胀固件，底座与悬臂之间采用竖向转轴连接，可实现水平方向近180度的回转调节，覆盖工位内大部分的观察角度范围。两段平行的主悬臂采用矩形截面型材制作，相比圆管型材具备更好的抗扭性能，在挂载19英寸显示终端时不会出现悬臂绕自身轴线扭转的问题，悬臂之间的铰接点采用螺栓锁紧结构，调整到合适角度后拧紧铰接点的螺栓即可锁定位置，避免支架受设备自重影响出现下垂移位。前端的屏幕安装板同样为平板结构，预留标准的VESA安装孔距，可直接适配常规尺寸的工业显示器、小型液晶电视的安装需求，安装板与前端悬臂之间额外设置了一组铰接结构，可实现屏幕俯仰角度的微调，满足不同身高操作人员的视线角度需求。斜向布置的加强撑杆连接主悬臂中段与前端铰接座，形成稳定的三角形受力结构，可有效分担悬臂末端的载荷，降低主悬臂的弯曲应力，避免长期挂载后悬臂出现塑性变形。整个支架的活动关节均采用耐磨垫片衬垫，减少反复调节带来的铰接磨损，延长支架的实际使用寿命，安装时需注意底座安装面的平面度，若墙面存在明显凹凸需加装找平垫片，避免底座安装后出现应力集中导致固定失效，悬臂完全展开时的伸出长度可覆盖常规工位的操作距离，收回时可贴靠墙面减少非作业状态下的空间占用，适合车间、维修工位、小型设备操作站等需要壁挂安装显示终端的场景使用。
