齿条式施工垂直运输升降设备结构

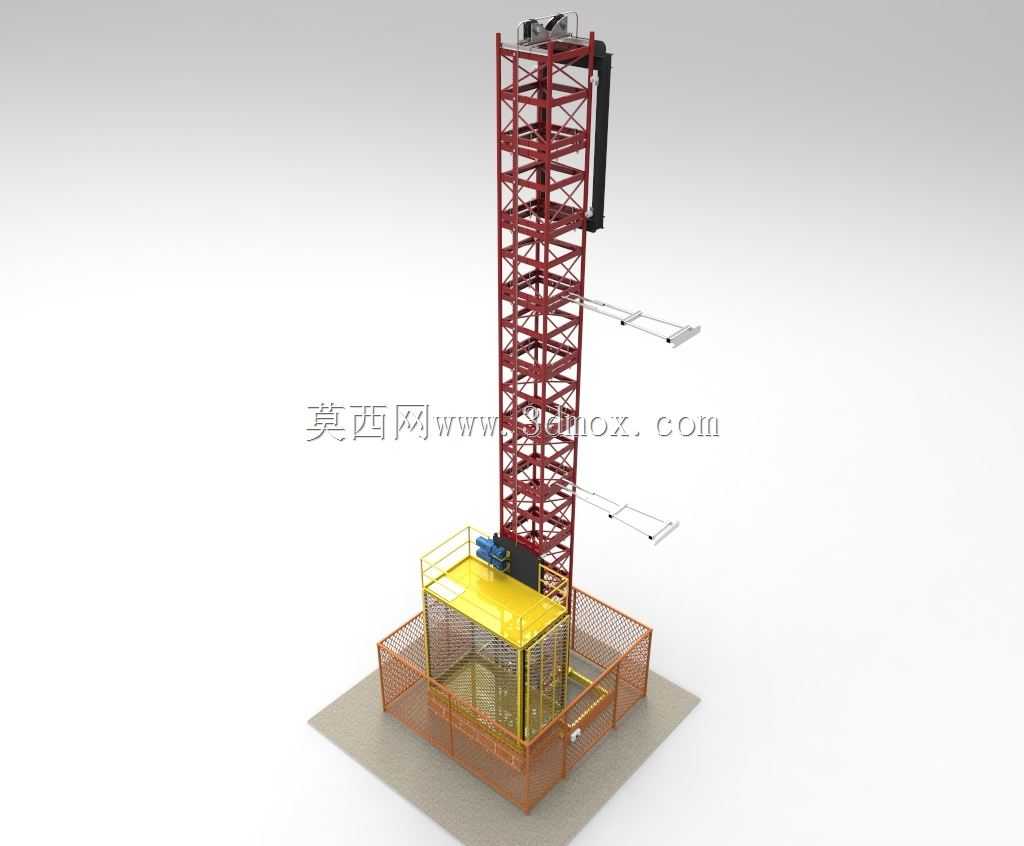

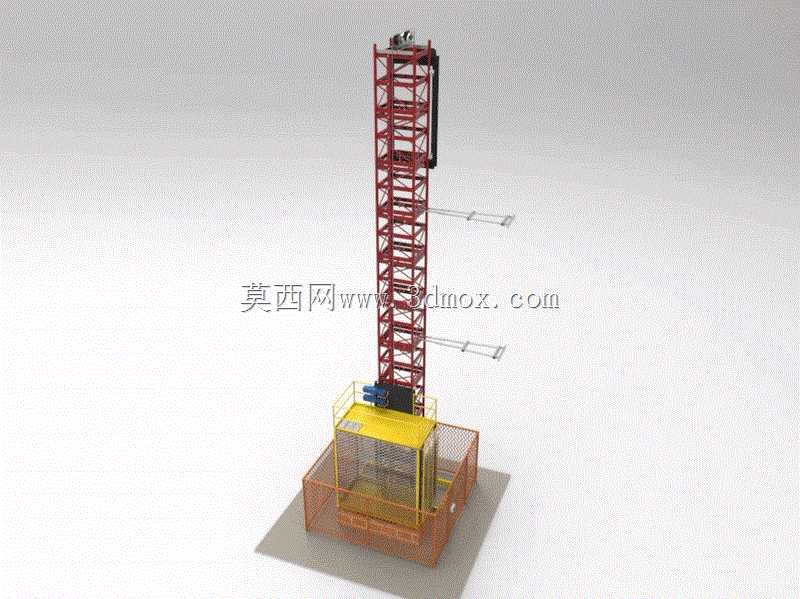

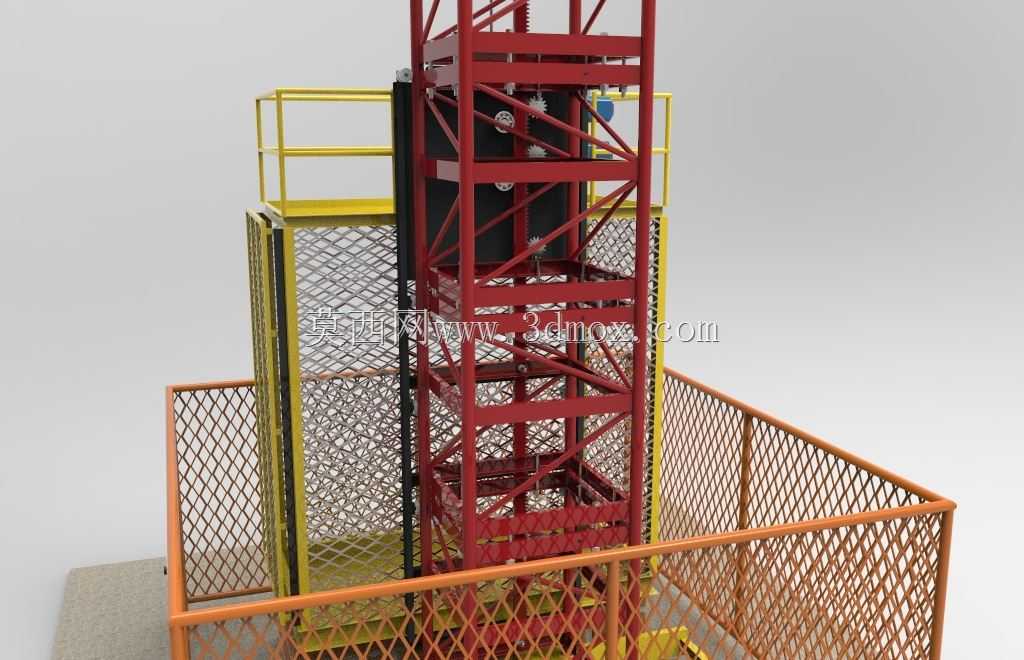

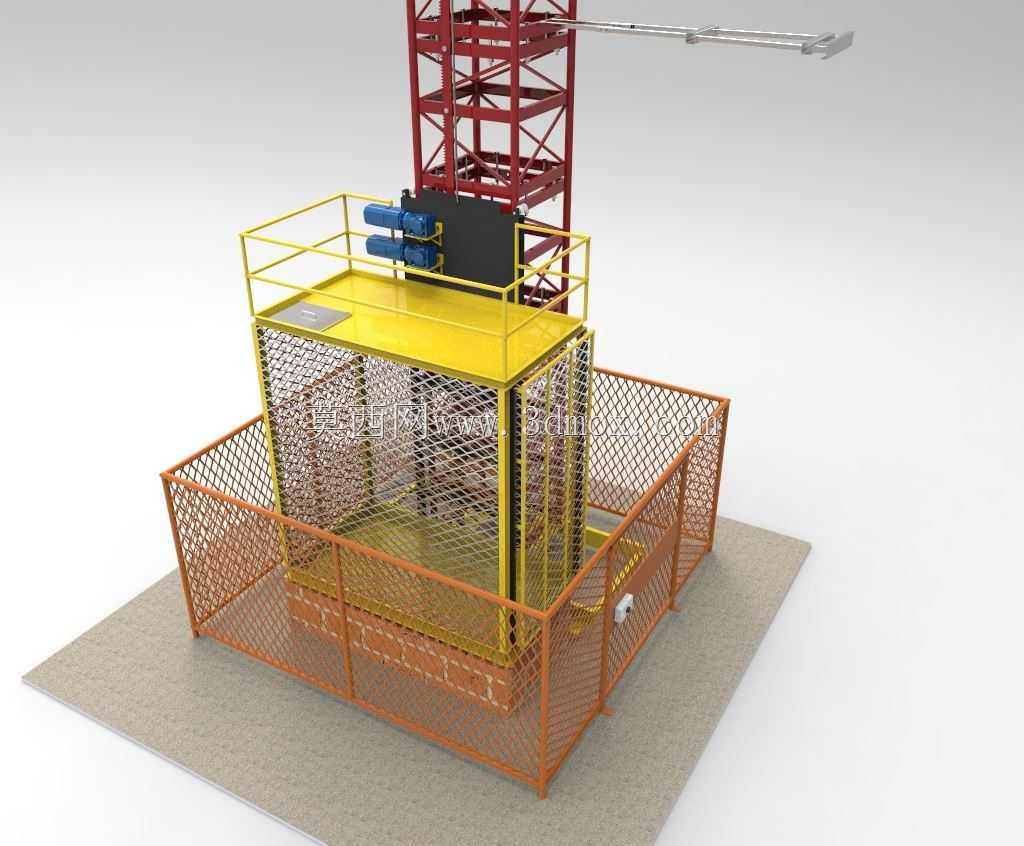

这款齿条驱动的垂直运输设备，主要面向建筑施工场景下的人员与物料高空输送需求，也可适配大型仓储库区的高位货架补货、工业厂区多层厂房的重型物料转运场景，区别于钢丝绳牵引类升降设备，其齿条啮合的驱动形式在大高度输送场景下的传动可靠性更强，不会出现钢丝绳打滑、断绳下坠的风险，适配最高百米级的垂直输送行程。从结构设计逻辑来看，设备整体采用桁架式标准节拼接的塔架作为承载主体，单节标准节采用型钢焊接成型，节间通过销轴定位、螺栓紧固，可根据实际输送高度灵活增减标准节数量，安装时可随建筑主体施工进度逐节顶升接高，无需提前搭设全高度支撑结构，大幅降低现场安装的前期准备工作量。塔架侧面固定通长齿条，驱动单元集成在吊笼顶部，通过齿轮与齿条的啮合实现吊笼的上下运行，驱动组配备常闭式制动器，停机状态下可自动锁止齿轮，避免吊笼意外滑移。吊笼主体采用型钢焊接框架，外围设置钢板防护网，底部铺设防滑花纹钢板，额定载重覆盖常规施工场景下的人员带工具运输、小型建筑构件输送需求，吊笼进出口设置带机电联锁的防护门，门未完全闭合时驱动回路无法接通，从硬件层面避免开门走机的安全隐患。塔架底部设置混凝土基础预埋底座，底座周围设置拼装式防护围栏，围栏入口设置机电联锁门，非授权人员无法进入设备运行的危险区域，围栏区域内预留缓冲器安装位，可在吊笼意外下坠时承接冲击载荷，降低坠落损伤。塔架每隔一定高度设置附墙连接件，通过抱箍与建筑主体结构拉结，控制塔架的自由端高度，避免高风压下塔架出现过大挠度变形，附墙杆采用可调节长度的拉杆结构，可适配不同的建筑外立面与塔架间距，降低现场安装的适配难度。设备顶部设置防冲顶限位触发装置，当吊笼运行至塔架顶部预设安全位置时，会触发限位开关切断驱动电源，避免吊笼冲顶脱出塔架轨道；吊笼底部设置防坠安全器，当运行速度超过额定阈值时，防坠器会自动动作锁止在齿条上，将吊笼制停在塔架上，避免超速坠落。从安装边界来看，设备基础需要满足对应的地面承载力要求，基础平面水平度误差控制在允许范围内，附墙点的建筑结构需要具备足够的承载强度，能够传递设备运行时的水平载荷与风载荷，设备运行时的侧面预留安全距离，避开周边的架空管线、外脚手架等障碍物，确保吊笼上下运行全程无干涉。
