翼式红酒开瓶器结构设计模型

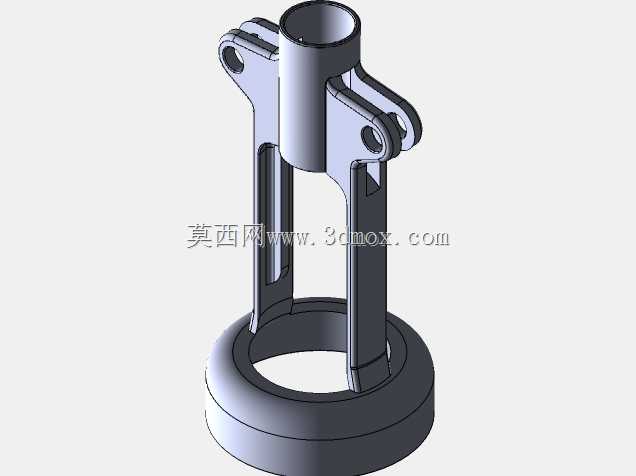

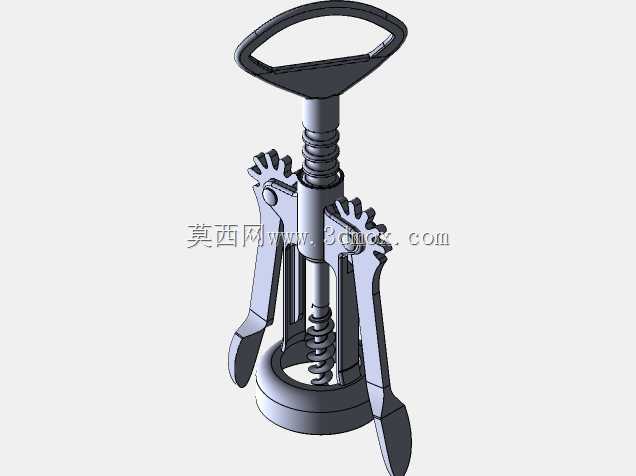

这款翼式开瓶器的结构设计，核心围绕软木塞拔出过程的力传导路径做优化，首先要明确其核心应用场景集中在家庭餐厨、酒水服务场景，针对的是瓶装葡萄酒封装用软木塞的取出作业，相比简易T型开瓶器，它能通过杠杆结构大幅降低操作所需的手部施力，即便是握力较小的使用者也能平稳完成开瓶动作，不会出现软木塞断裂、碎渣掉入瓶内的问题。从功能特性来看，整个机构分为几个核心组成部分：顶部的握持把手、中部的螺旋钻组件、两侧对称布置的杠杆翼片、底部的瓶口定位环，还有套在螺旋钻外侧的复位弹簧。设计时首先要确定底部定位环的尺寸边界，定位环的内圈直径要适配标准葡萄酒瓶口的外径，一般控制在30-35mm区间，使用时定位环直接套在瓶口端面，能保证螺旋钻钻入软木塞时始终保持与瓶身同轴，不会出现钻偏导致的软木塞破损。螺旋钻的长度设计要匹配常规葡萄酒软木塞的长度，一般在40-45mm，螺旋的螺距选取5mm左右，保证钻入时能充分嵌入软木塞内部，提供足够的拉拔附着力，不会在拔塞过程中脱开。两侧的翼片是核心的省力结构，翼片与中部主体通过销轴铰接，铰接点的位置经过力臂优化，当螺旋钻向下旋入软木塞的过程中，翼片会被螺旋钻带动的抬升结构顶起，待螺旋钻完全钻入软木塞后，只需向下按压两侧抬起的翼片，通过齿条啮合结构带动螺旋钻向上抬升，就能平稳将软木塞从瓶内拔出，整个过程的力传导比大概在1:5左右，也就是手部施加10N的按压力，就能在螺旋钻处产生50N的拉拔力，完全满足软木塞拔出所需的力值要求。复位弹簧的作用是在开瓶动作完成后，将螺旋钻自动复位到初始位置，方便下一次使用，同时弹簧的预紧力要控制在合适范围，既不会在旋入过程中产生过大阻力，也能保证复位动作顺畅。外形尺寸方面，整个开瓶器收拢状态下的总高度控制在180mm左右，翼片完全展开时的总宽度在120mm左右，整体尺寸适配常规手掌握持，不会过大导致收纳不便，也不会过小导致操作时施力别扭。结构上所有铰接位置都做了间隙配合设计，保证翼片转动时无卡滞，接触软木塞和瓶口的部位都做了圆角处理，不会刮伤瓶口或者割破使用者手部。在建模过程中要重点关注齿轮齿条啮合的间隙控制，还有铰接孔的同轴度要求，避免装配后出现动作卡顿、力传导不畅的问题，另外螺旋钻的螺旋曲面要做光滑过渡处理，保证钻入软木塞时不会带出过多木屑。
