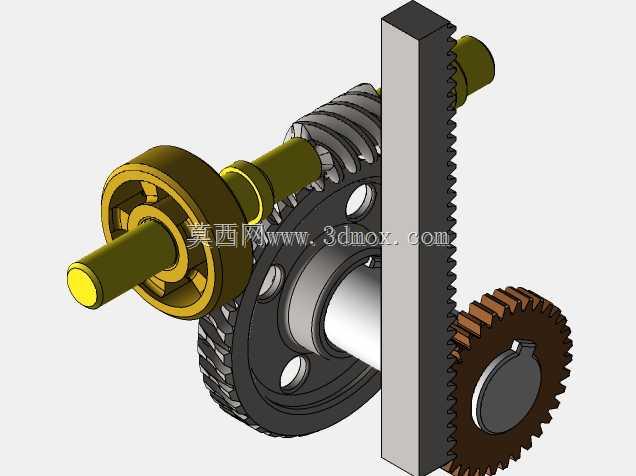

蜗轮齿条齿轮组合传动机构结构

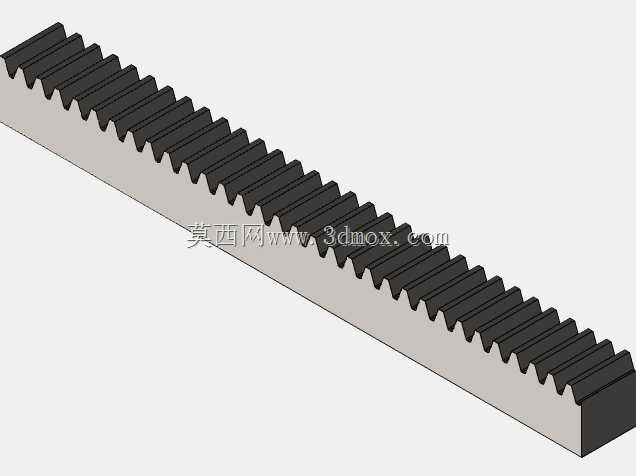

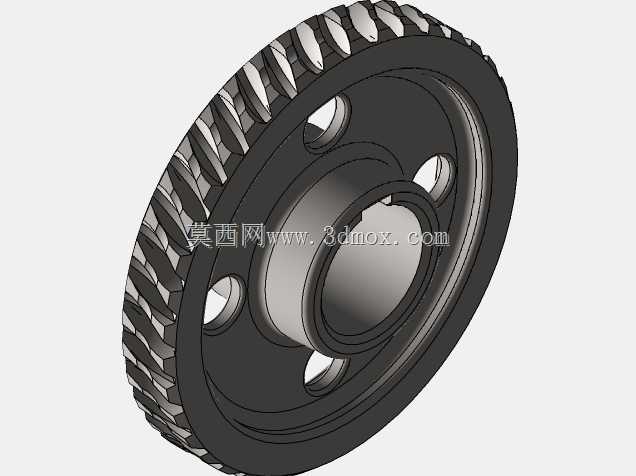

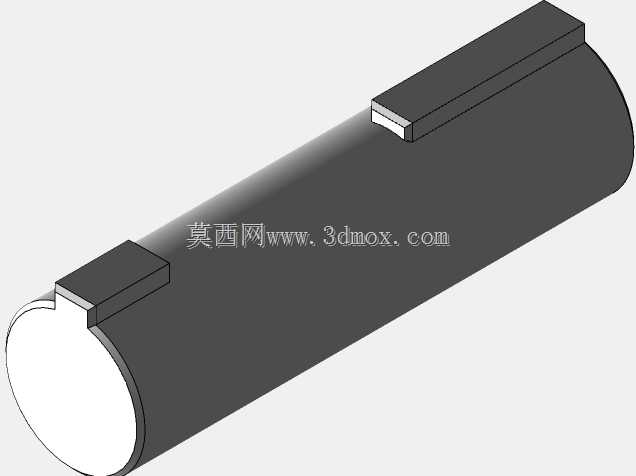

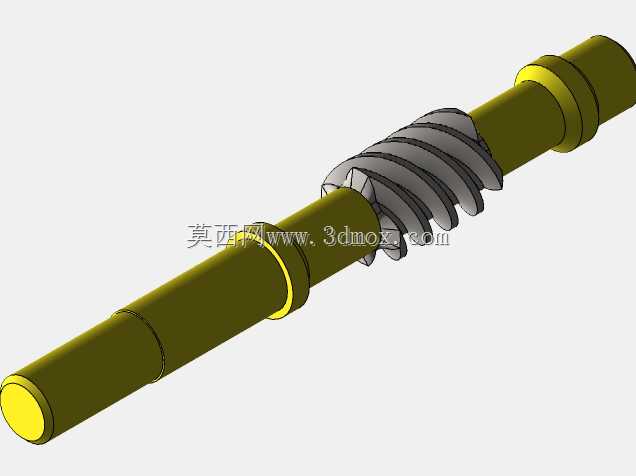

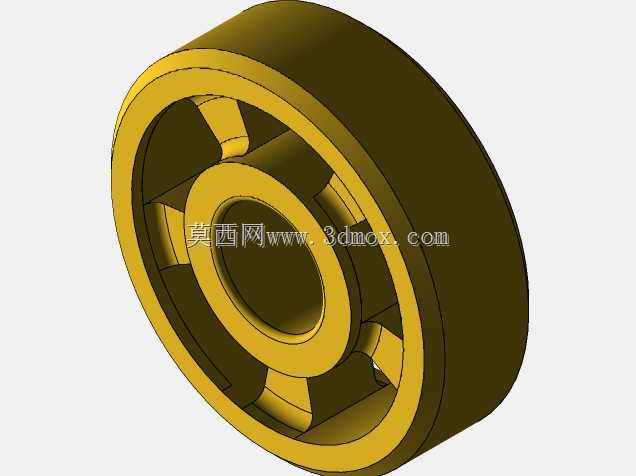

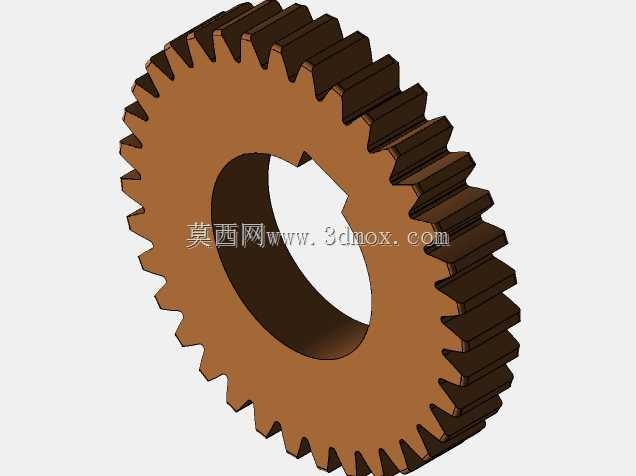

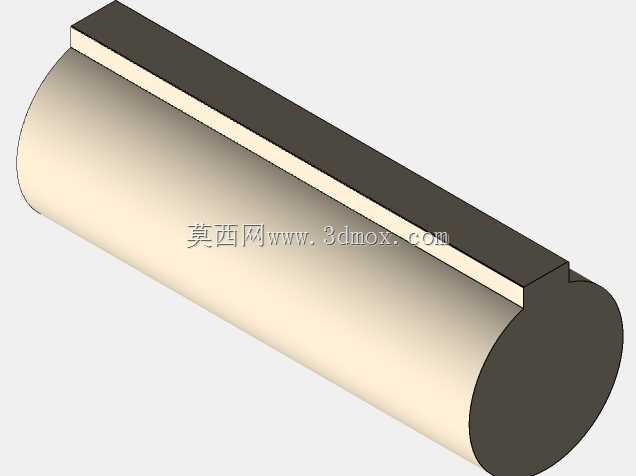

这套传动组合结构覆盖了回转运动与直线运动的转换场景，在中小型自动化进给机构、精密调节工位、轻工设备的直线驱动单元中都能见到同类结构的应用。整套结构通过不同齿形零件的啮合配合，可实现大减速比动力输出、直线往复动作驱动的复合功能，相比单一齿轮传动，能在紧凑安装空间内完成多自由度的动力传递，适配需要低速大扭矩直线输出同时附带多级减速的工位需求。设计过程中优先匹配各啮合副的齿形参数，蜗杆与蜗轮的啮合中心距严格按照齿面接触强度校核值设定，避免出现齿面偏载、啮合间隙过大的问题；齿条与直齿轮的啮合基准面做了定位凸台设计，安装时可直接靠紧设备安装基面，无需额外调整啮合侧隙的辅助工装。各轴系的支撑位置预留了标准轴承的安装位，轴肩高度按照轴承内圈定位要求设定，既保证轴承装配到位后无轴向窜动，也不会出现轴肩过高影响轴承拆卸的问题。齿轮与轴的连接采用平键周向定位，键槽位置对称度控制在合理公差范围内，装配时可实现顺畅压装，传递额定扭矩时不会出现键侧压溃失效的情况。从安装边界来看，整套机构的横向安装尺寸适配常规中小型设备的安装面板预留空间，齿条的行程长度可根据实际工位的直线动作需求做同参数延伸，无需改动啮合齿轮的安装位置；蜗轮端的输入轴可直接连接驱动电机输出轴，也可通过联轴器连接手动调节轴，兼顾电动驱动与手动微调的使用需求。齿部的结构设计兼顾了传动平稳性与加工工艺性，蜗轮采用齿圈与轮毂分体设计的思路时可降低有色金属的使用成本，直齿轮与轴的集成结构可减少装配零件数量，提升整体传动刚性。整套传动结构的润滑预留空间也做了对应考虑，各啮合齿面上方可加装简易注油嘴，日常维护时无需完全拆解机构即可完成齿面润滑，降低长期运行后的齿面磨损速率。
