19英寸标准12U机柜机架安装导轨结构

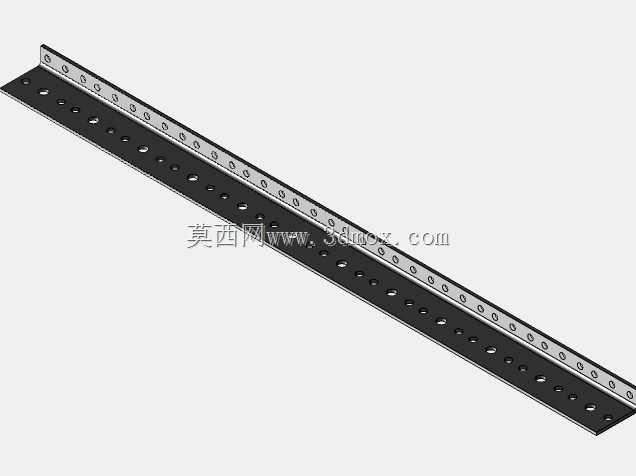

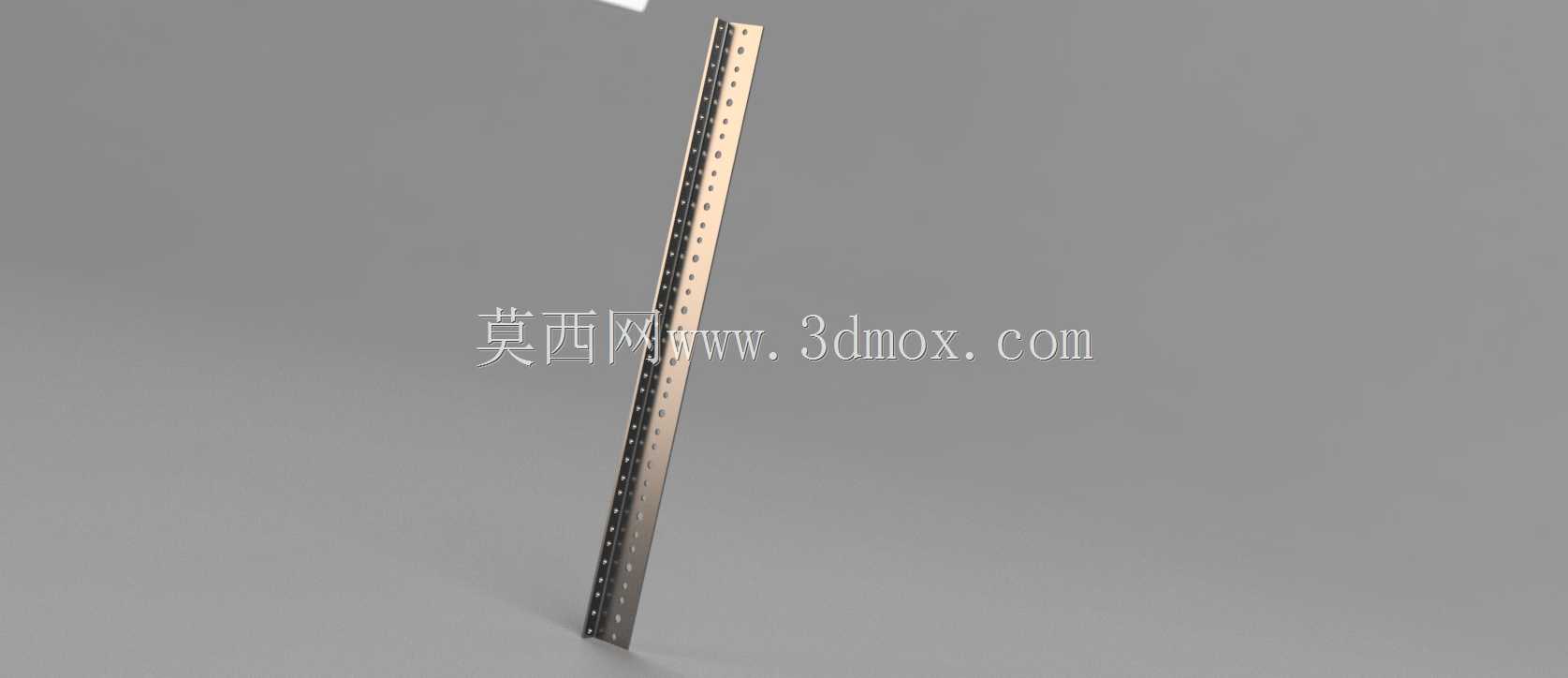

在机房设备集成、工业控制柜装配、测试台架搭建这类场景里，19英寸标准机架的配套安装导轨是使用频率极高的结构件，这类导轨承担着承托服务器、工业交换机、工控机、专用插箱等标准尺寸设备的作用，其安装精度、结构强度直接决定了上架设备的固定可靠性与后期运维的便捷性。这款导轨适配12U高度的机架安装区间，完全遵循19英寸机架的通用安装孔位规范设计，安装边的孔位间距严格匹配标准机架方孔条的孔距标准，无需额外打孔改造，可直接通过机柜螺丝固定在机架两侧的立柱上，安装边界完全覆盖12U高度对应的机架立柱区间，不会出现孔位错位、安装干涉的问题。从结构设计来看，这款导轨采用钣金折弯成型的主体结构，主体承托面排布了多组不同规格的安装孔，既可以通过压铆螺母固定不同深度的设备安装耳，也能适配不同重量等级设备的固定需求，导轨侧边的翻边结构做了加强折弯处理，在不增加整体板材厚度的前提下提升了截面抗弯模量，避免设备上架后导轨出现下挠变形的问题。设计过程中参考了主流机架导轨的实际使用痛点，针对普通导轨安装后设备抽拉卡滞、承托力不足的问题，对导轨的安装基准面做了平面度管控，固定边与承托面的垂直度公差控制在合理范围内，保证两侧导轨安装后处于同一水平基准面，设备上架后不会出现偏斜、卡滞的情况。导轨上的长圆孔设计预留了一定的安装调节余量，现场装配时可以根据设备的实际安装深度微调固定位置，抵消机架立柱安装时的累计误差，不需要反复拆卸调整导轨位置就能完成设备上架。从实际使用场景出发，这类导轨不仅可以用在标准网络机柜中，也可以适配自制的工业测试机架、嵌入式设备安装柜，只要是遵循19英寸安装标准的机架结构，都可以使用这款导轨完成设备承托，其钣金结构的自重较轻，不会给机架立柱带来额外的负载压力，同时表面的处理工艺预留了常规喷塑的工艺余量，建模时的折弯圆角、板材厚度都完全符合常规钣金加工的工艺要求，不需要做额外的工艺修改就能直接导出加工图纸进行生产。在建模逻辑上，这款导轨的特征完全遵循钣金加工的实际工序，先完成主体板材的轮廓裁切，再依次完成折弯、孔位冲裁、特征成型，所有特征都没有超出常规钣金加工的能力范围，不存在建模特征与实际加工脱节的问题，结构设计人员可以直接在这个模型的基础上修改孔位、调整长度，快速衍生出适配不同U数、不同承托需求的导轨结构，大幅缩短同类型零件的建模周期。
