户外智能防雨晾衣防护装置结构设计

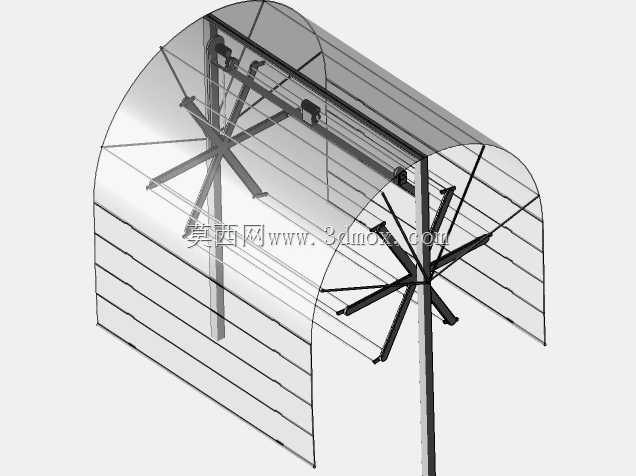

这套防护晾衣装置主要面向无封闭阳台的住宅户外场景、城郊自建房露天晾晒区域以及小型民宿的公共晾晒区设计，解决传统露天晾晒无法应对突发降雨、衣物被扬尘或落叶污染的实际痛点。从结构设计逻辑来看，整体采用拱形外罩配合可伸缩收放的支撑骨架，拱形曲面的弧度经过反复校核，既可以保证雨水顺着罩面弧度快速向两侧导流，不会在罩面积水形成下坠荷载，也能在完全展开状态下为内部晾晒区域留出足够的操作空间，避免用户挂取衣物时碰头。支撑骨架采用多组交叉辐条式铰接结构，和中心立柱的旋转驱动座连接，辐条末端设置滑动卡扣，和外罩边缘的加强筋配合，在展开时可以将防水布料完全绷紧，避免大风天气下布料出现大幅拍打晃动，收回时辐条沿铰接点转动折叠，可将整个外罩收拢到立柱一侧，不会占用过多闲置空间，也不会在晴天时遮挡衣物的光照。装置的核心功能触发逻辑依托雨水探测模块实现，当探测到降雨信号时，驱动结构会自动带动骨架展开，将整个晾晒区域完全覆盖，避免衣物被雨水打湿，天气转晴、探测面无雨水残留达到设定时长后，装置会自动收拢外罩，让衣物可以正常接收日照晾晒。从安装边界来看，整套装置的固定底座采用膨胀螺栓与地面硬化层连接，要求安装区域地面平整度误差不超过5mm，避免立柱倾斜导致骨架展开时出现卡滞；展开后整体横向覆盖宽度适配常规家用2.4米长度的晾衣杆，纵向延伸长度可根据实际晾晒需求调整辐条的展开角度，收拢后整体横向占用尺寸不足0.3米，不会对露台的正常通行造成阻碍。结构设计过程中，针对铰接位置的转动磨损问题，所有转动副位置都预留了自润滑衬套的安装位，长期户外使用也不会出现锈蚀卡滞的问题；外罩布料的压边位置都做了包边加固处理，和骨架连接的位置设置了可拆卸的卡扣，后期布料出现老化破损时可以单独更换，不需要整体拆解骨架结构，降低后期维护成本。内部的晾衣挂点采用可滑动的挂钩结构，用户可以根据衣物的长短、大小灵活调整挂点间距，避免衣物过于密集导致晾晒不充分，相比传统固定式晾衣杆，空间利用率提升40%以上，同时外罩完全展开后还可以阻挡部分扬尘、落叶附着在衣物表面，进一步提升露天晾晒的洁净度。
