双款可调式灯丝支撑安装结构

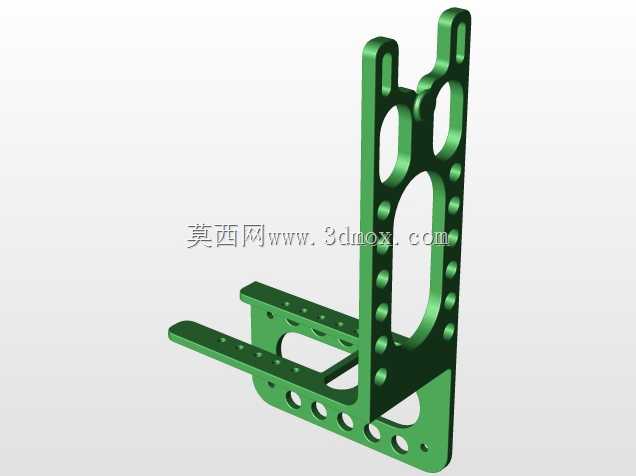

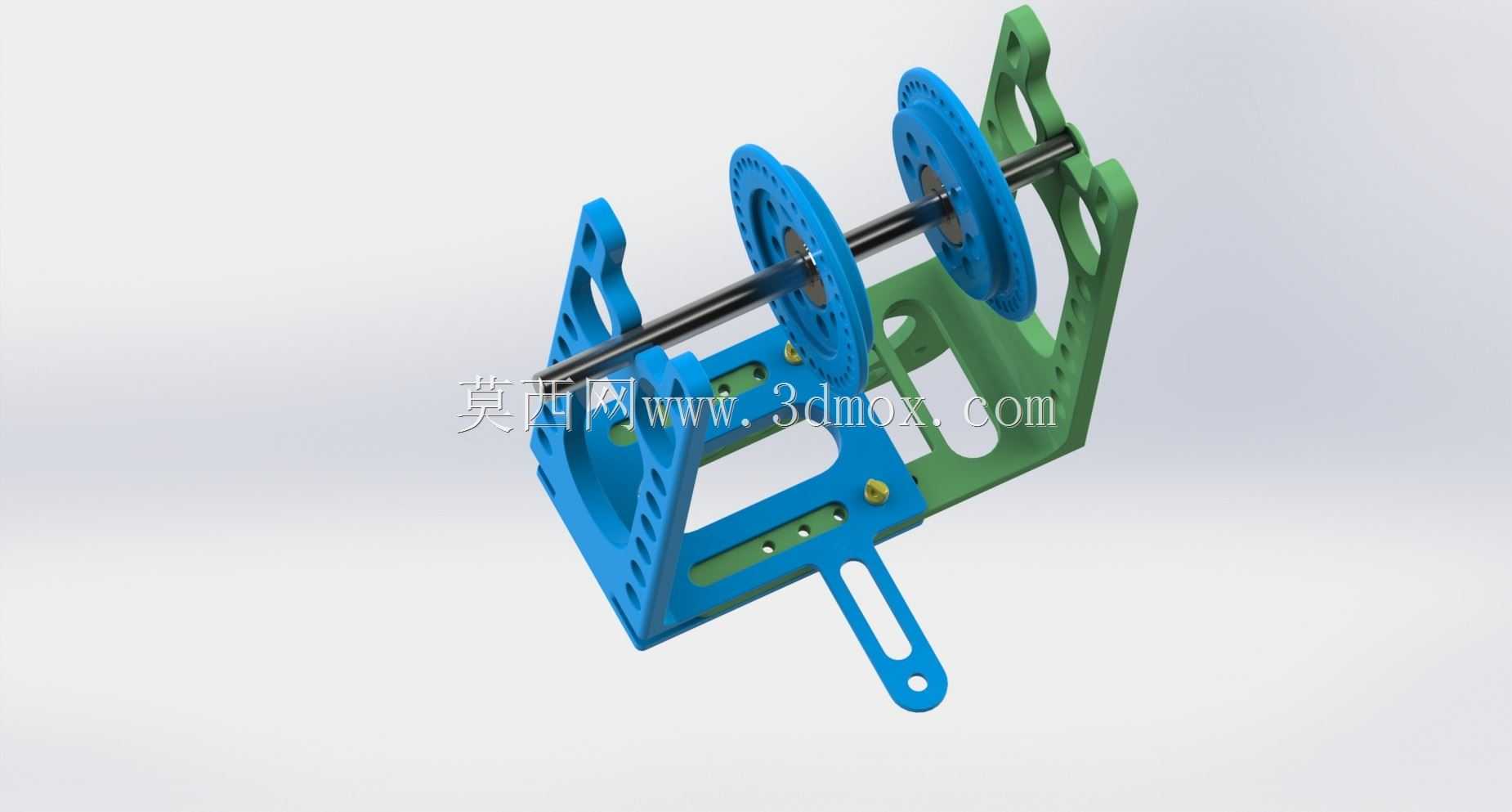

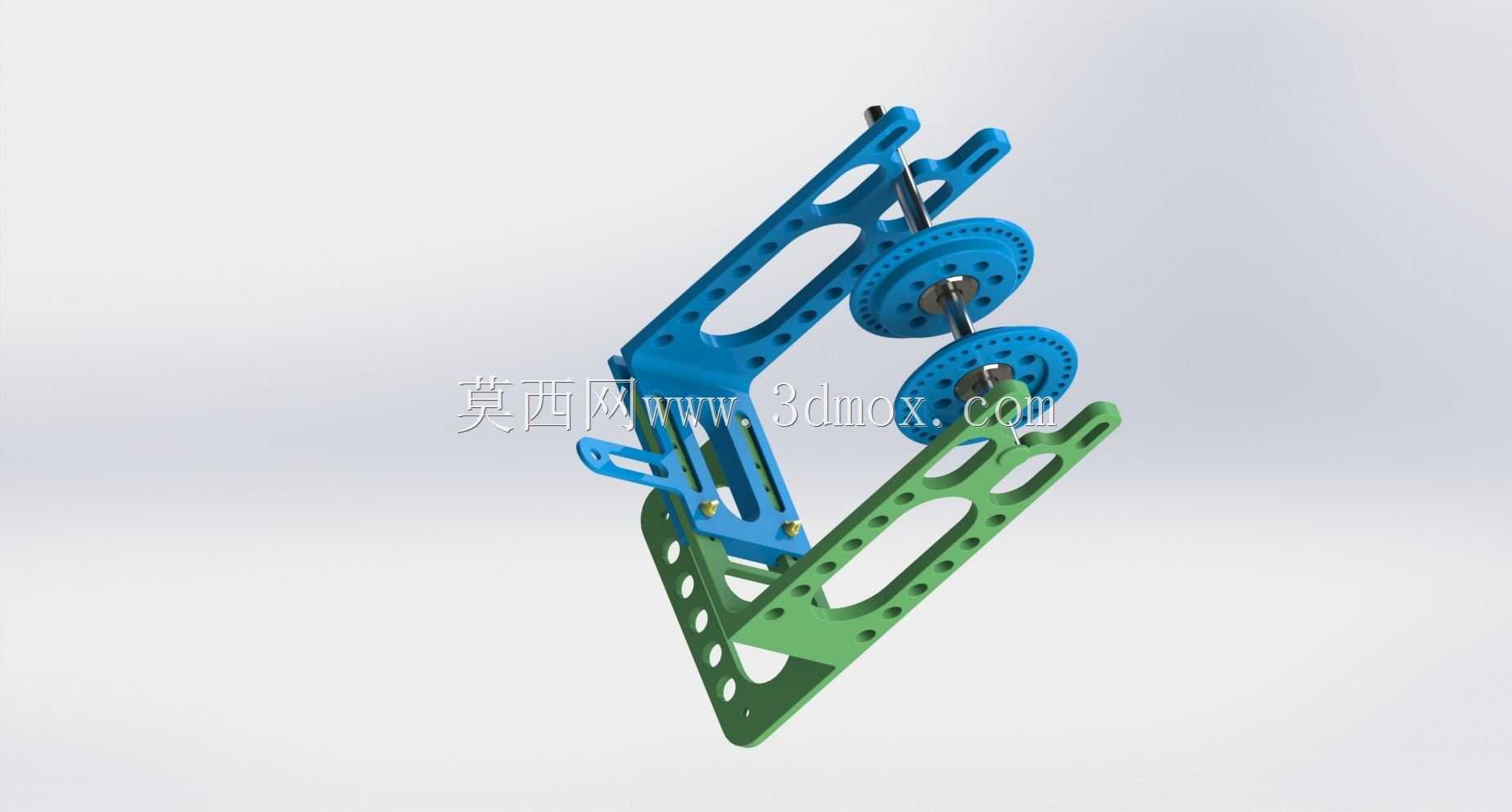

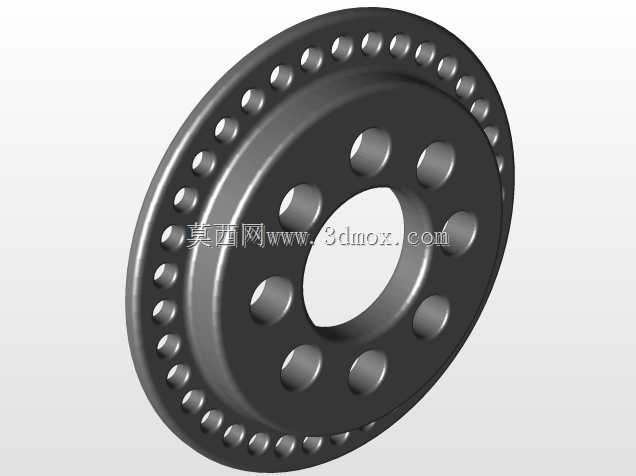

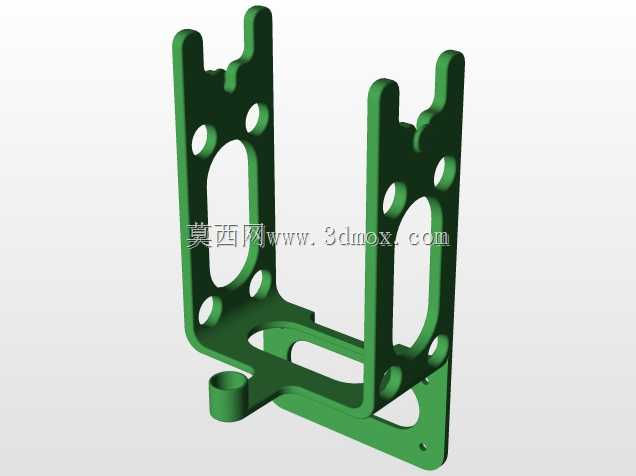

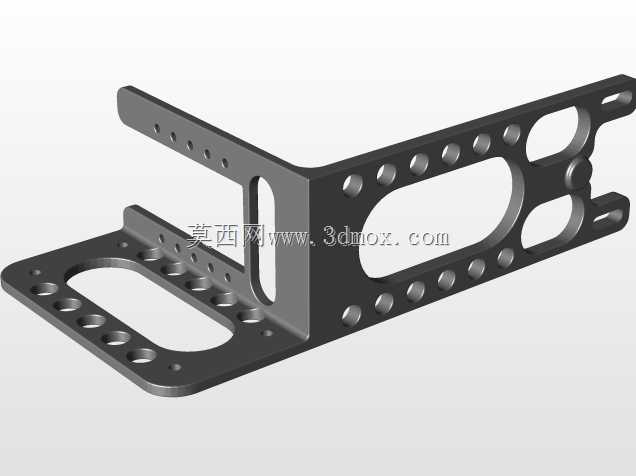

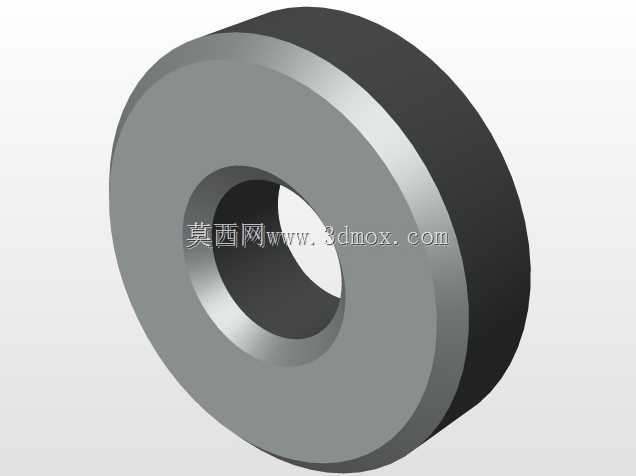

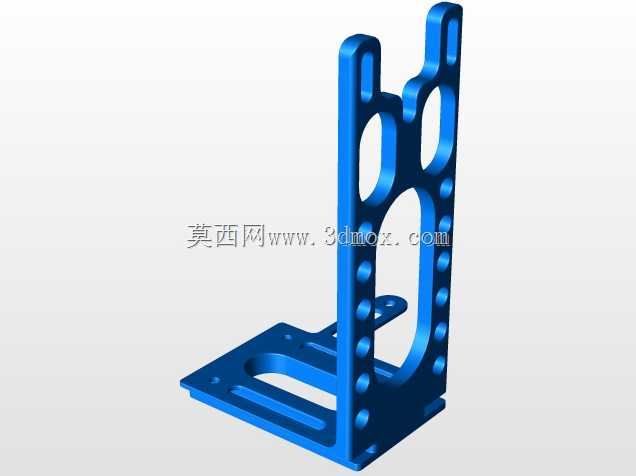

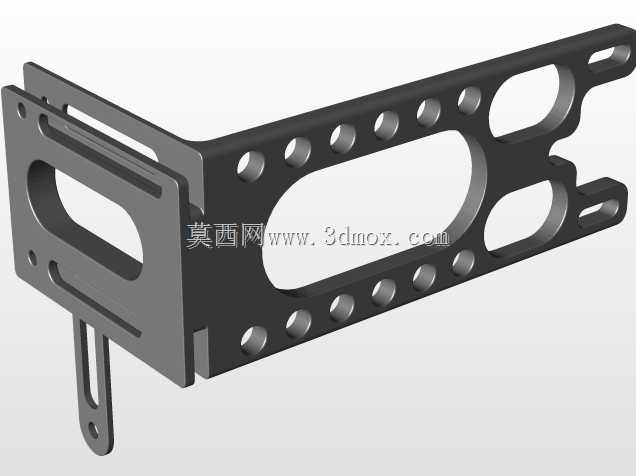

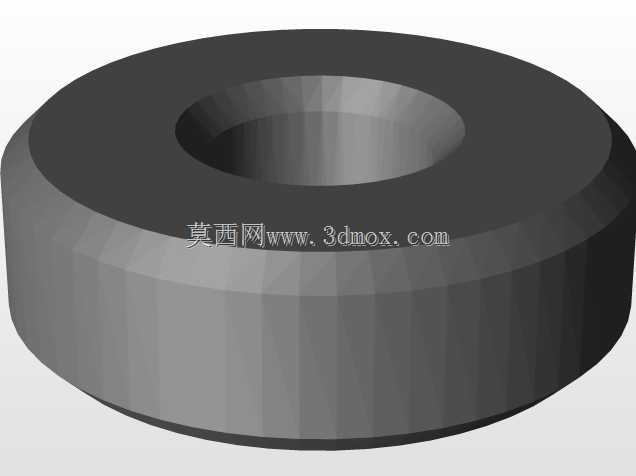

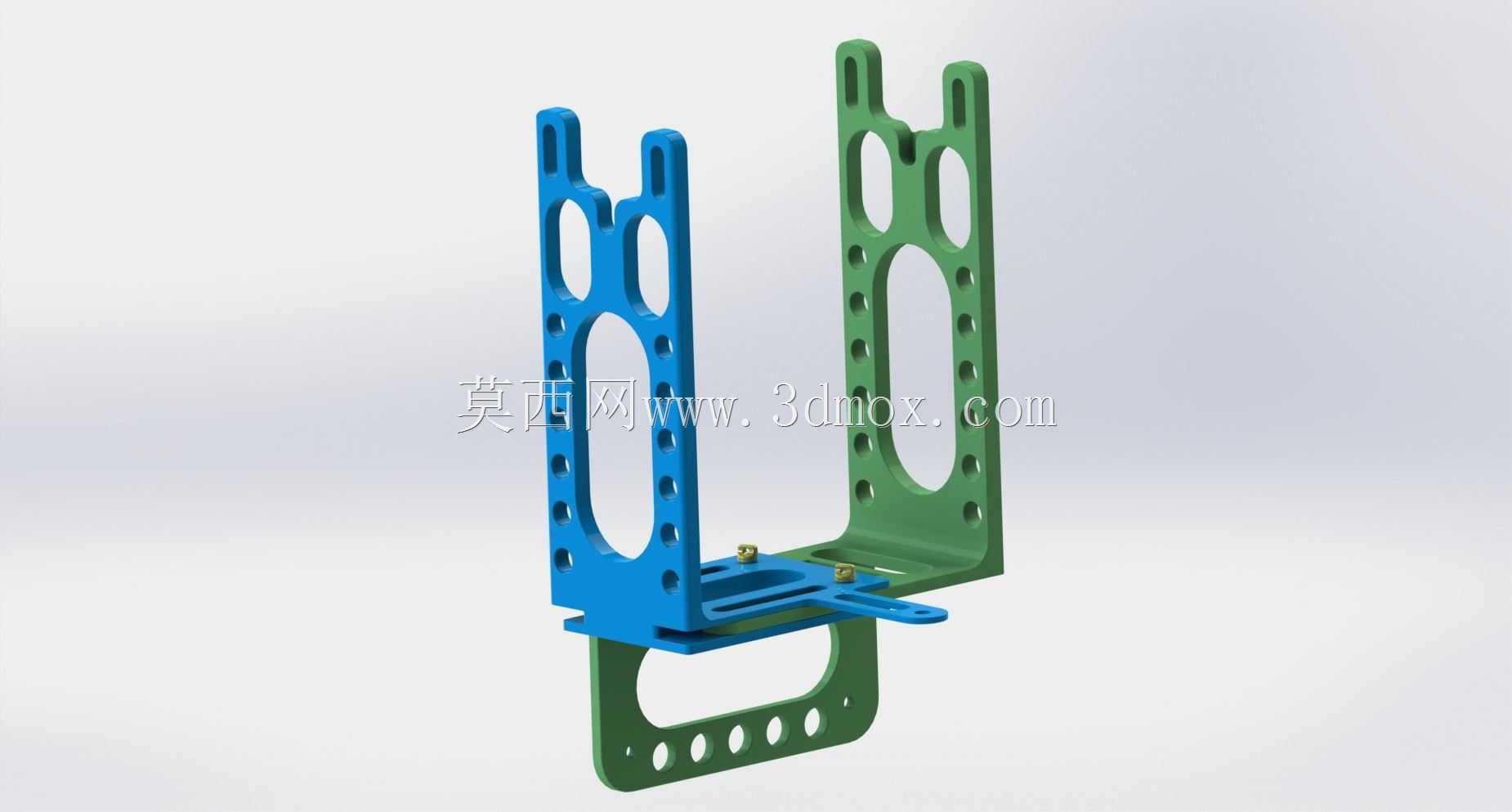

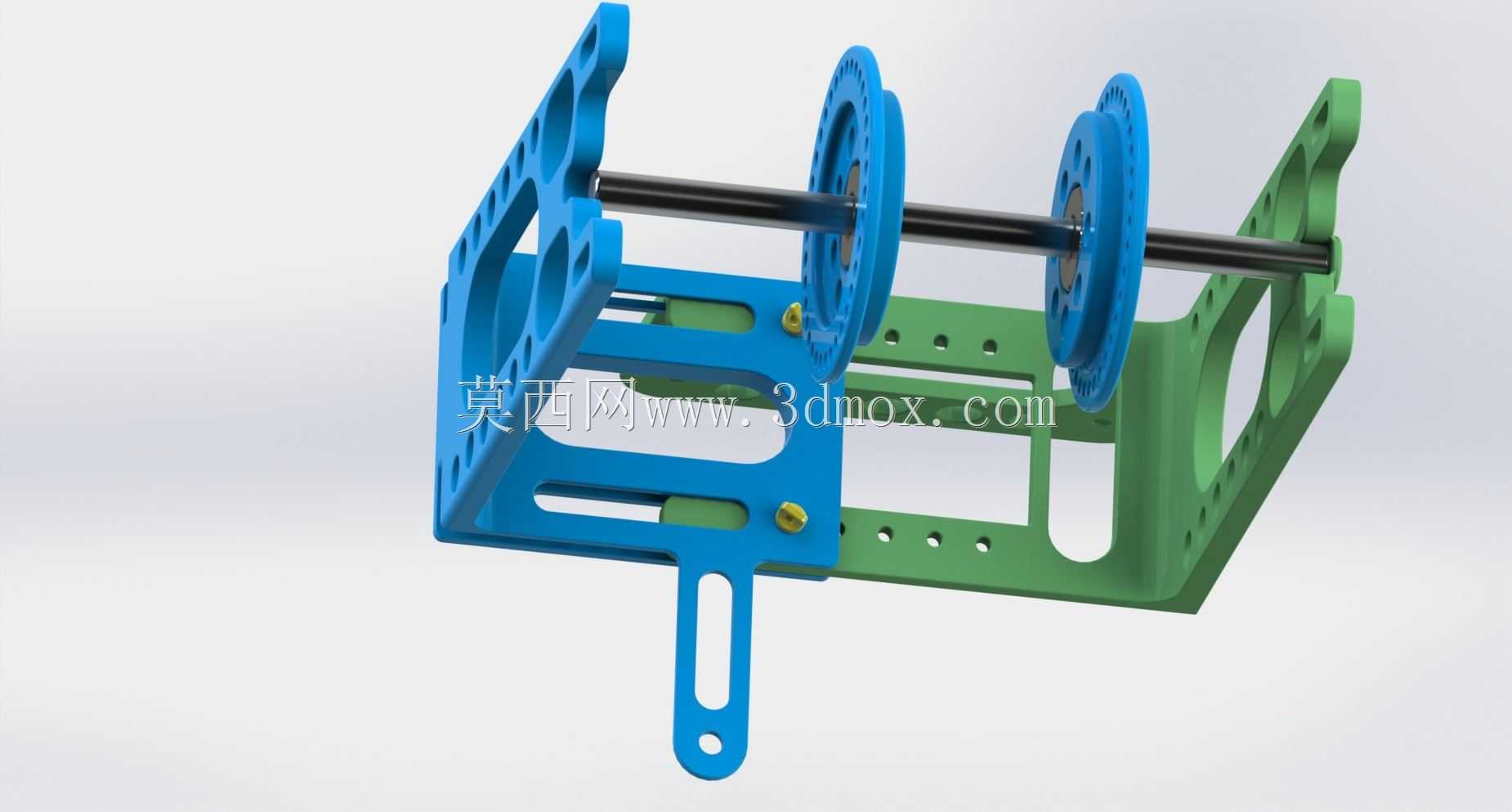

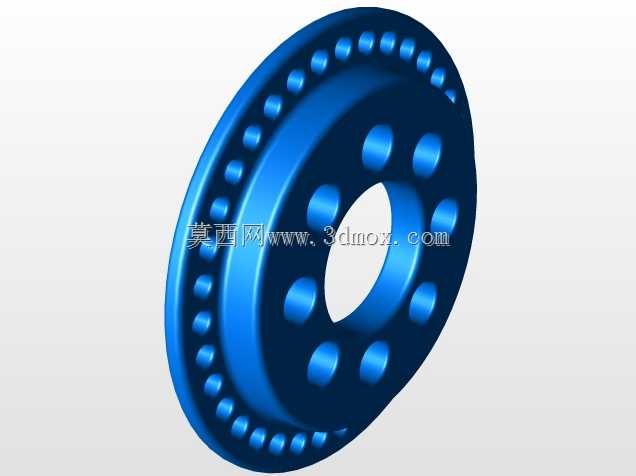

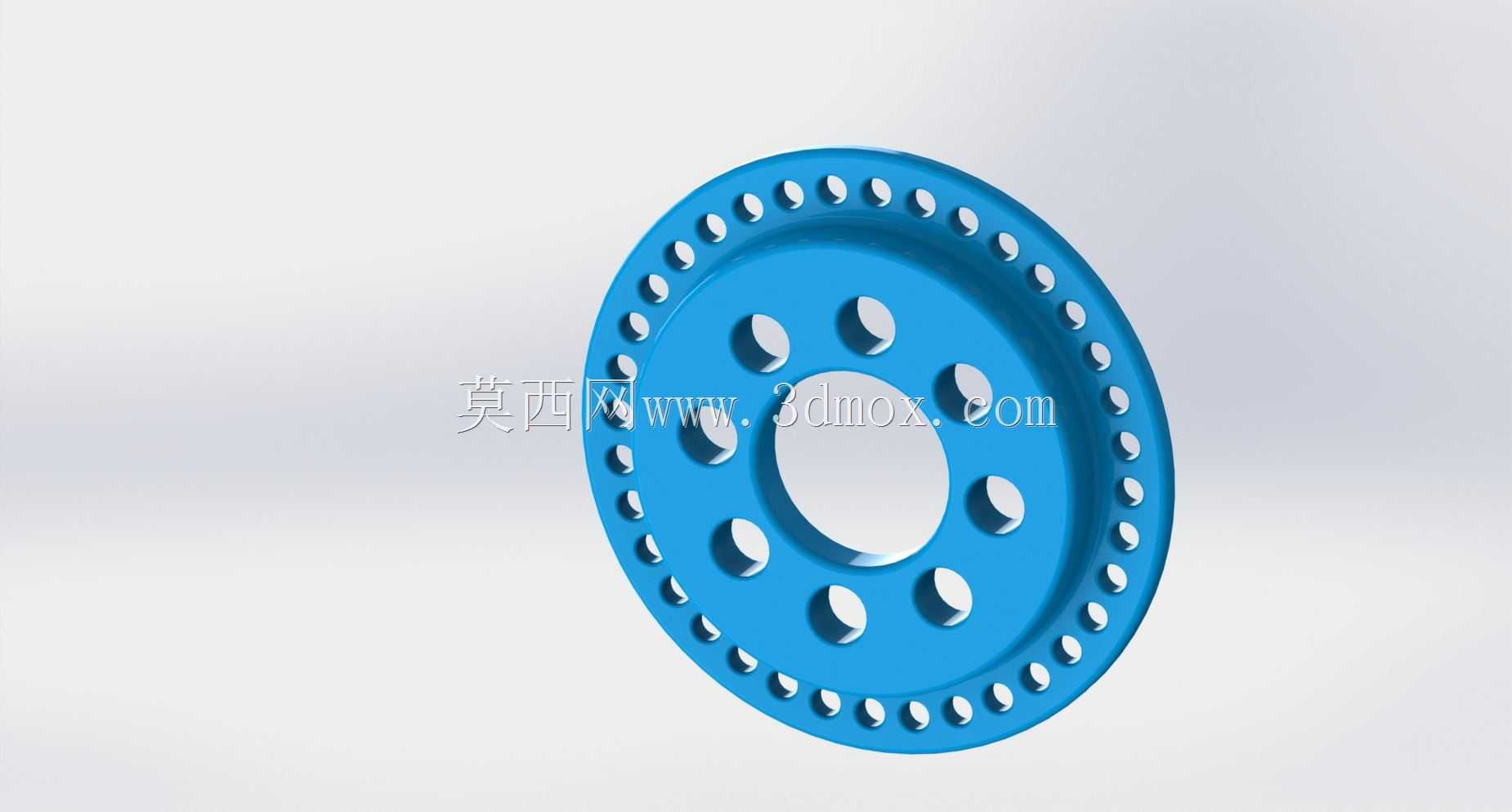

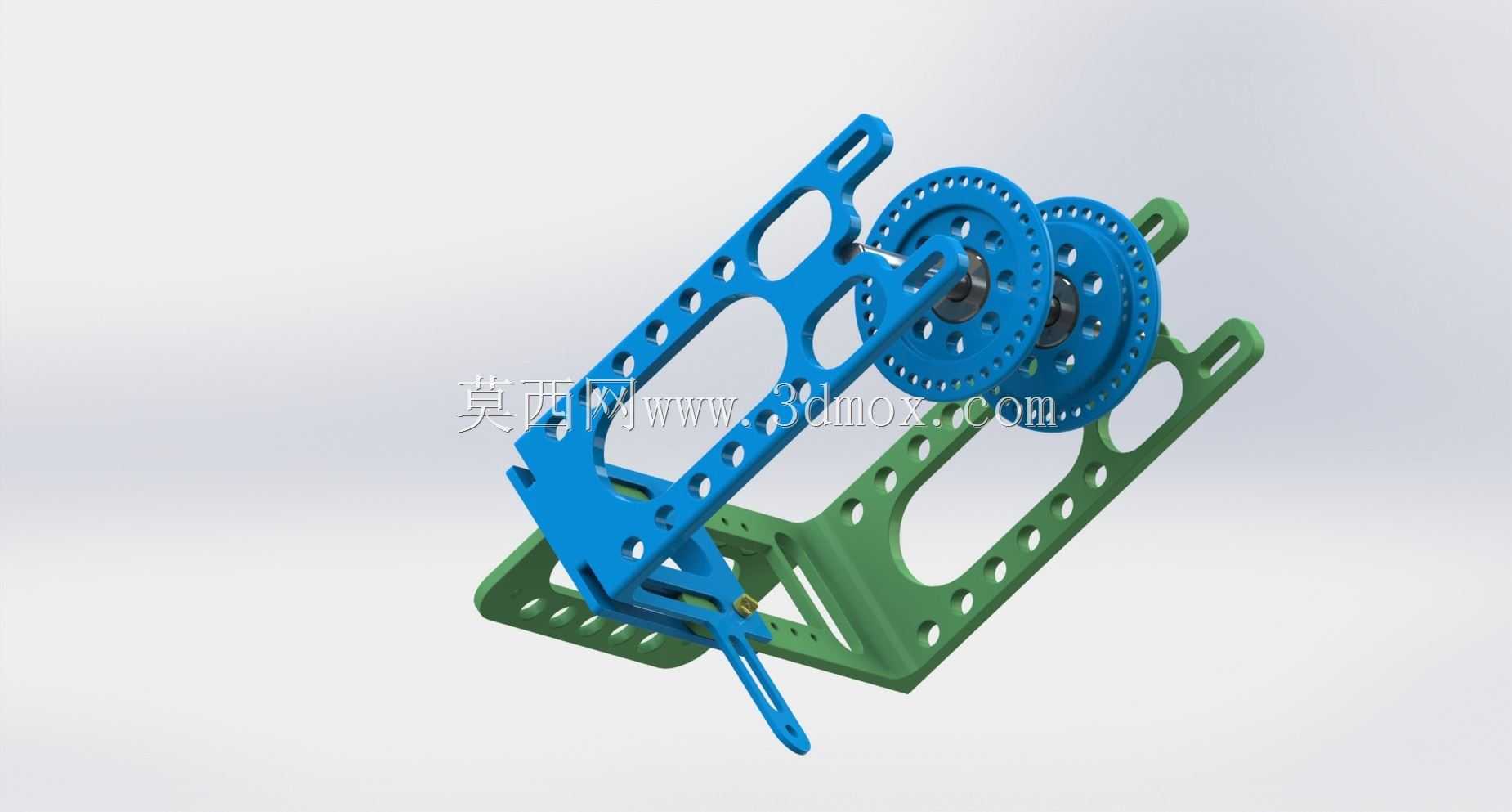

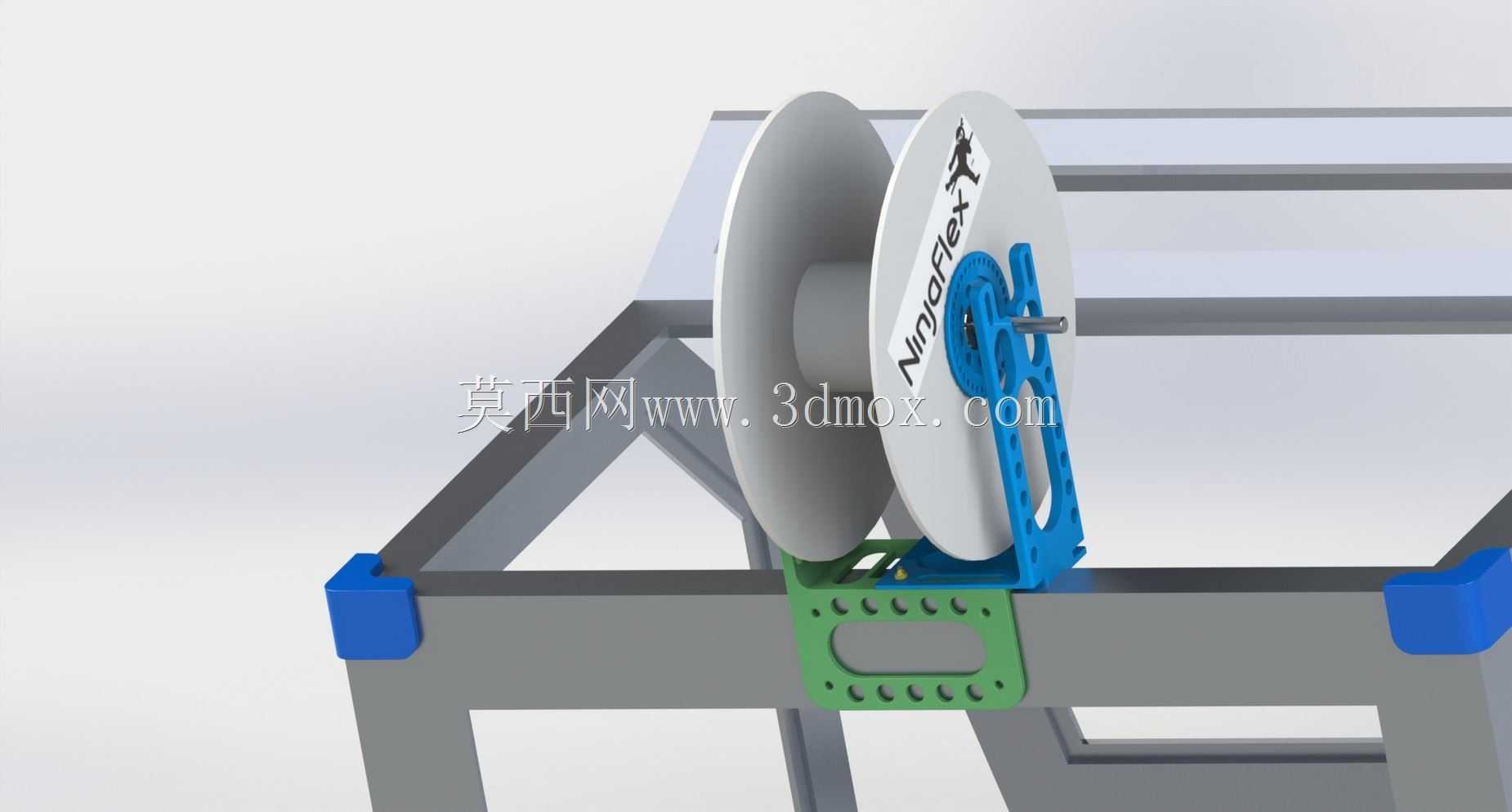

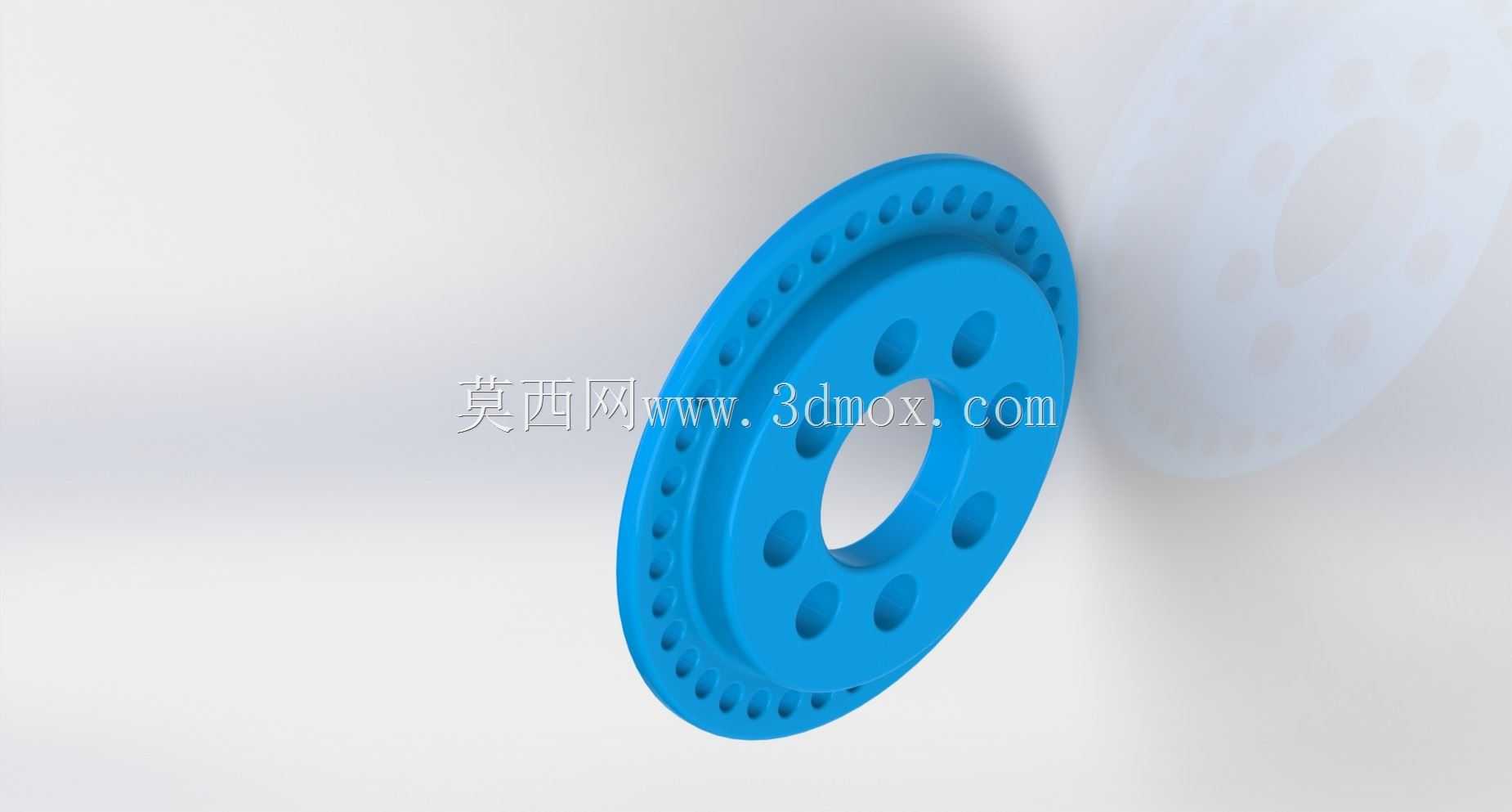

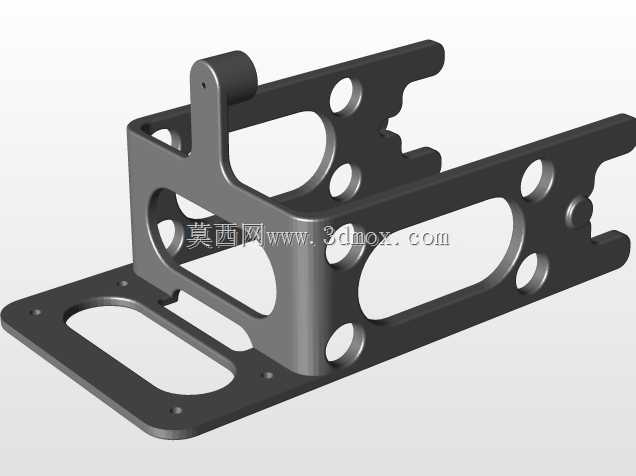

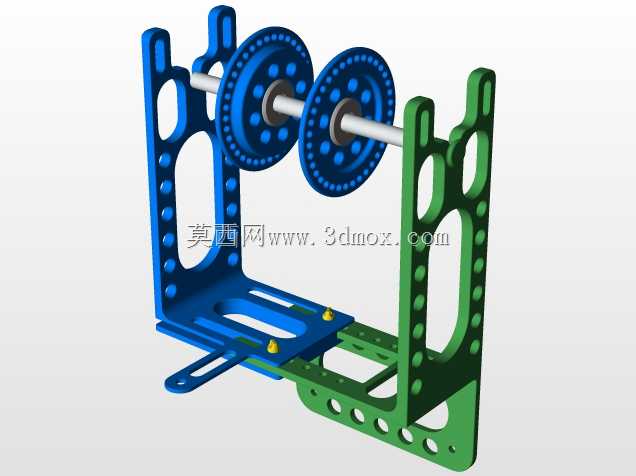

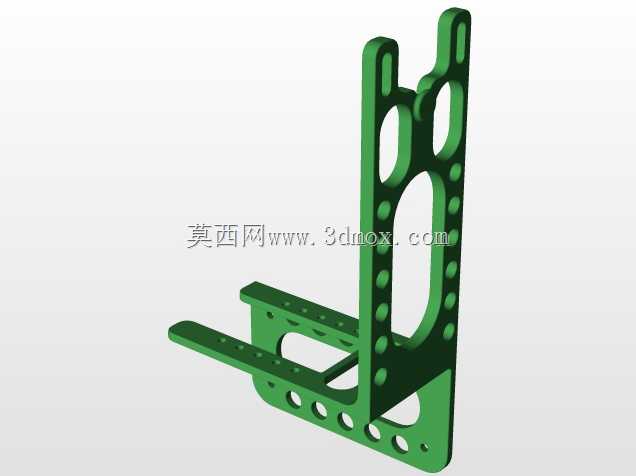

在照明设备生产、灯丝性能测试以及特种光源组装的场景中，灯丝支撑结构的适配性直接影响灯丝安装精度与后续使用稳定性，常规固定式灯丝架仅能匹配单一规格的灯丝装夹需求，面对不同长度、不同安装位的灯丝装夹作业时，往往需要更换整套支撑构件，不仅增加备料成本，也会拖慢组装调试的效率。本次设计的两款灯丝支撑结构，分别对应基础固定装夹与可调位装夹的使用需求，两款结构均采用标准滑板球轴承作为转动配合部件，能在灯丝需要转动调整的测试或工作场景下，提供顺滑无卡滞的转动支撑，避免因支撑摩擦阻力过大导致灯丝受力变形。可调款结构采用双层镂空支架拼接的形式，支架本体上排布多组等距安装孔位，可通过调整两个带定位孔的绕线轮在支架长槽内的固定位置，适配不同长度规格的灯丝装夹，支架上的镂空结构一方面降低整体构件重量，减少安装端的承重负载，另一方面也能为灯丝工作时提供充足的散热空间，避免局部热量堆积影响灯丝使用寿命。基础款结构则简化了可调位的滑槽设计，针对固定规格灯丝的大批量组装场景做了结构优化，减少不必要的可调连接件，提升整体结构的刚性，降低批量生产时的加工成本。从安装边界来看，两款支架的安装端均采用统一的孔位排布标准，可直接适配现有光源设备的通用安装基座，不需要额外做安装位的二次加工，支架上的轴承安装位采用台阶孔设计，能对标准滑板球轴承做轴向限位，避免轴承在转动过程中出现轴向窜动，保证灯丝转动时的同轴度。可调款的锁紧结构采用拨片式快锁设计，调整绕线轮位置时不需要完全拆卸紧固件，只需要拨开锁紧拨片即可滑动调整位置，到位后拨片自动卡入对应定位孔完成锁紧，能大幅缩短工位上的调整时间。两款结构的棱角处均做了倒圆角处理，避免组装过程中尖锐边角划伤操作人员或灯丝引线，支架的板材厚度经过受力校核，在装夹常规规格灯丝时不会出现形变，保证灯丝安装后的位置精度满足使用要求。
