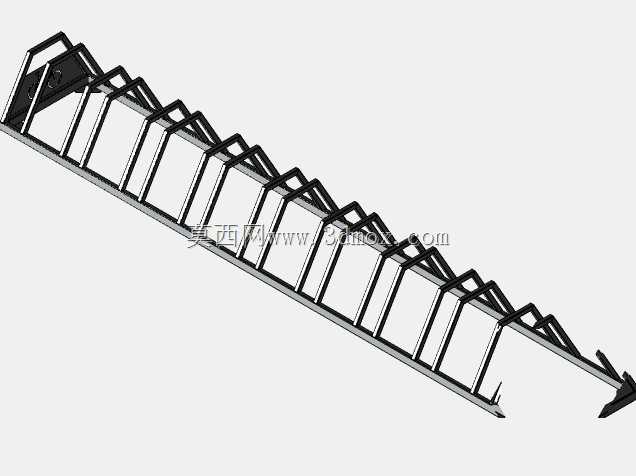

双层卡位式自行车前轮停放架结构设计

这款停放架主要面向城市公共区域、商业综合体非机动车停放区、住宅小区地下车库、校园通勤停车区等场景设计，核心作用是解决零散自行车停放杂乱、易倒伏、占用通行空间的痛点，通过卡位结构将车辆前轮固定，实现单车位的精准边界划分，避免相邻车辆剐蹭、倾倒连锁反应。从结构设计逻辑来看，整体采用长条形模块化排布思路，单组架体沿长度方向均匀设置独立前轮卡位槽，每个卡位槽通过两侧倾斜限位杆形成上窄下宽的导向空间，用户推入车辆时无需刻意对准，前轮沿导向斜面滑入卡位底部即可完成停放，取车时直接向前拉出即可，操作无额外步骤，适配不同轮径的常规通勤自行车、山地车使用。架体主支撑采用矩形管材拼接成型，底部设置贴地安装边，可通过膨胀螺栓直接固定在硬化水泥地面，也可根据使用场景选择免打孔配重固定方式，适配临时活动场地的停放需求。外形尺寸方面，整组架体长度为2820毫米，整体宽度为450毫米，架体顶部距离安装地面高度为280毫米，这个尺寸边界经过实际场景验证：宽度方向不会超出常规路缘石的预留宽度，不会侵占人行通道的通行空间；高度设计刚好卡住前轮轮辋下部位置，不会蹭到车辆碟刹、前叉等部件，同时避免架体过高绊倒通行人员；长度方向单组可容纳十余辆自行车停放，可根据场地实际长度多组拼接延伸，适配不同规模的停放区域。结构细节上，卡位杆的倾斜角度经过反复调整，既保证前轮推入后不会自行滑出，又不会出现卡胎过紧取车费力的问题，架体所有外露棱边都做了圆弧倒角处理，避免划伤车辆漆面或磕碰用户，相邻卡位的间距经过实测，保证车辆停放后车把不会互相干涉，用户取放车辆时无需挪动相邻车辆。在实际选型应用中，这类停放架可替代传统的螺旋式停车架，同等长度下停放容量提升约20%，且车辆停放后整齐度更高，便于物业、运维人员的日常管理，架体表面可做喷塑或镀锌处理，适配户外露天场景的防锈需求，长期使用不易出现结构变形、漆面脱落的问题。建模过程中对管材拼接处的焊缝位置做了简化处理，保留安装孔位、卡位角度等核心装配尺寸，可直接用于结构校核、安装排布模拟，也可作为非标停放架定制设计的基础参考框架，调整卡位间距、整体长度即可适配电动车、儿童自行车等不同车型的停放需求。
