圆弧齿条双齿轮周向滑动传动机构

项目分类:3D模型 发布时间:2021-08-17 ID:233326
  • 圆弧齿条双齿轮周向滑动传动机构
  • 圆弧齿条双齿轮周向滑动传动机构
  • 圆弧齿条双齿轮周向滑动传动机构
  • 圆弧齿条双齿轮周向滑动传动机构
  • 圆弧齿条双齿轮周向滑动传动机构
  • 圆弧齿条双齿轮周向滑动传动机构
  • 圆弧齿条双齿轮周向滑动传动机构
  • 圆弧齿条双齿轮周向滑动传动机构

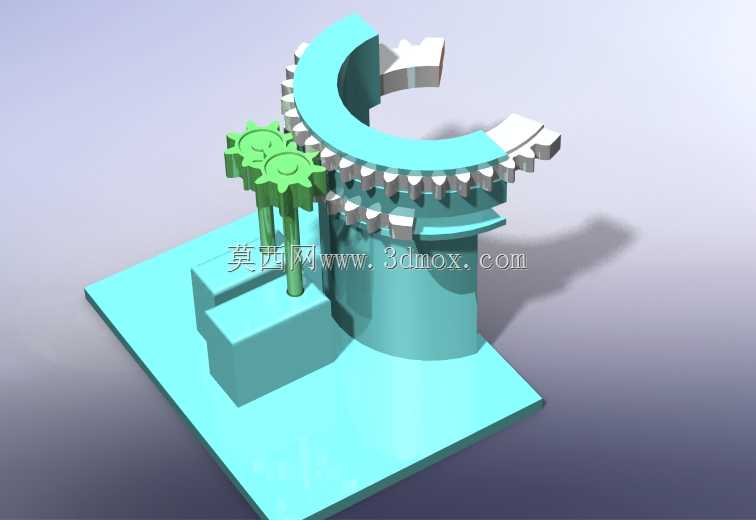

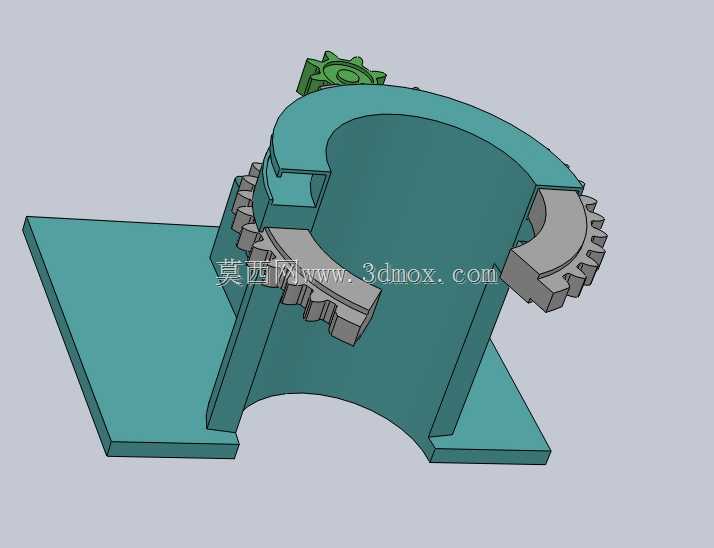

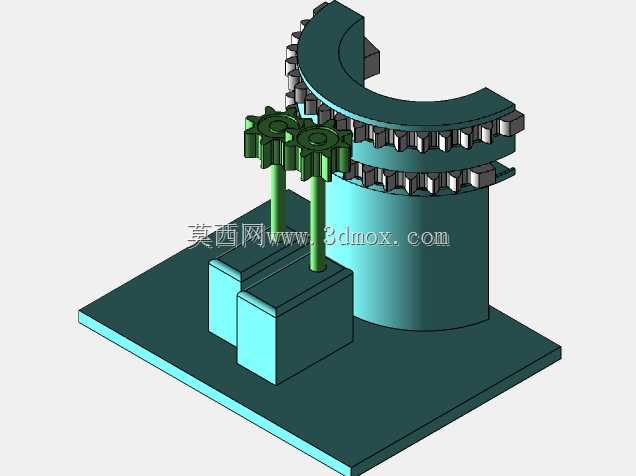

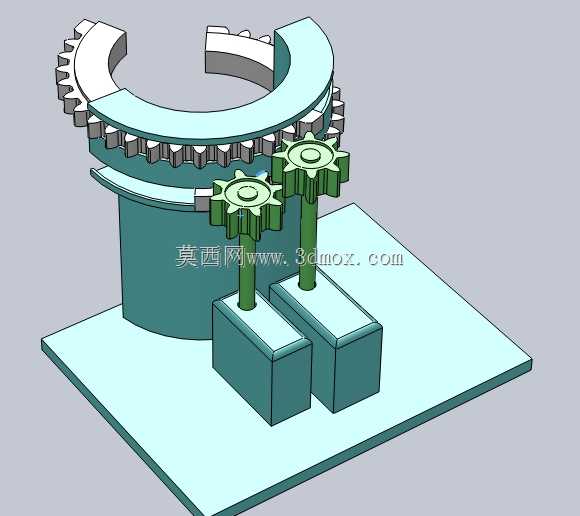

这套圆弧齿条与双小齿轮啮合的周向滑动机构,常应用在需要有限角度圆周往复转动的工业场景中,比如自动化生产线的工位转台、小型回转工装的驱动单元、检测设备的角度调整模块,相比完整齿轮副的整周转动结构,它能在有限安装空间内实现指定角度范围的精准回转驱动,不需要预留整周转动的避让空间,适配很多布局紧凑的专用设备。从结构设计来看,整套机构以方形安装底板作为承载基准,底板上设置的凸台结构用于固定双小齿轮的支撑轴,两个小齿轮同轴联动,和外侧的半圆弧齿条形成稳定啮合,圆弧齿条集成在C型回转滑座上,滑座和底部的固定立柱采用圆弧滑动配合,保证滑座能沿着固定圆心做平稳的周向滑动,不会出现啮合脱开或者径向窜动的问题。设计过程中首先要确定回转圆心的位置,所有圆弧齿条的齿形分度线、滑座的配合圆弧面都要以该圆心为基准做同轴设计,避免运动过程中出现卡滞;双小齿轮的中心距需要和圆弧齿条的啮合参数精准匹配,齿侧间隙控制在合理范围,既保证传动顺畅无卡滞,又不会因为间隙过大出现回转回程误差,影响角度调整精度。安装边界方面,方形底板的四个角可预留安装孔位,直接固定在设备的安装基面之上,固定立柱的高度根据滑座的行程高度确定,滑座的上端面可根据实际使用需求加装工装夹具、检测探头或者执行元件,整套机构的径向尺寸由圆弧齿条的分度圆直径决定,轴向尺寸不超过底板到滑座顶端的总高度,不需要额外预留过大的周边避让空间,两个小齿轮的轴端可直接连接驱动手轮或者微型驱动电机,既可以做手动角度调整,也能接入自动化控制系统实现电控回转。实际使用中,这种圆弧齿条传动相比蜗轮蜗杆结构,传动效率更高,没有自锁带来的驱动阻力,调整过程更顺滑,相比同步带传动,它的传动刚性更好,角度定位精度更高,不会出现带传动的弹性打滑问题,适合需要频繁做小角度往复调整、对定位精度有一定要求的工位,比如电子产品组装线的工件翻面工位、小型喷涂设备的喷枪回转调整机构、光学检测设备的镜头角度调整单元,都能直接套用这类结构,只需要根据实际需要的回转角度调整圆弧齿条的弧长,根据负载大小调整齿轮齿条的模数即可,结构的拓展性很强。滑座和固定立柱之间的滑动配合面可根据使用工况选择不同的配合形式,轻载手动调整场景可直接采用工程塑料耐磨衬套降低成本,频繁往复运动的自动化场景可加装圆弧导轨滑块提升耐磨性能,延长整套机构的使用寿命。
