户外防雨自动晾衣装置结构设计

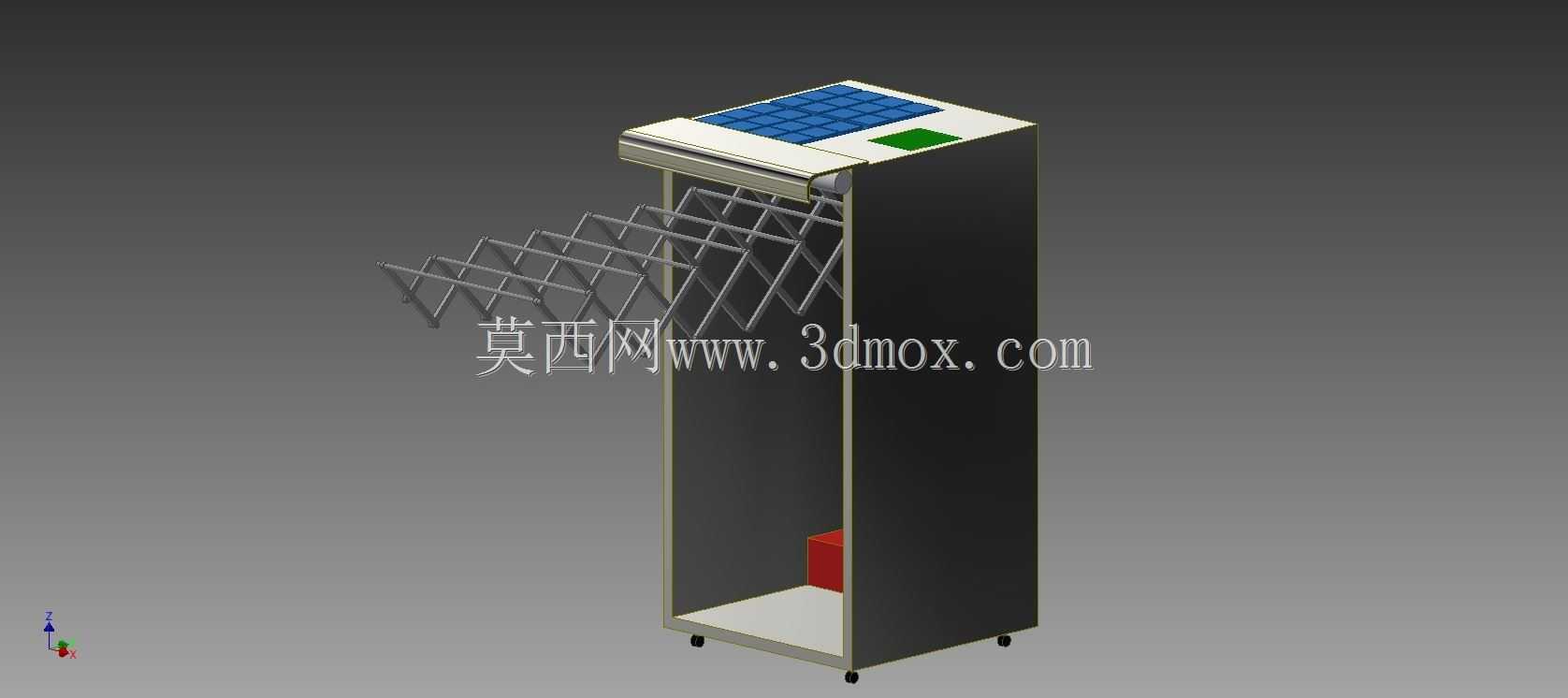

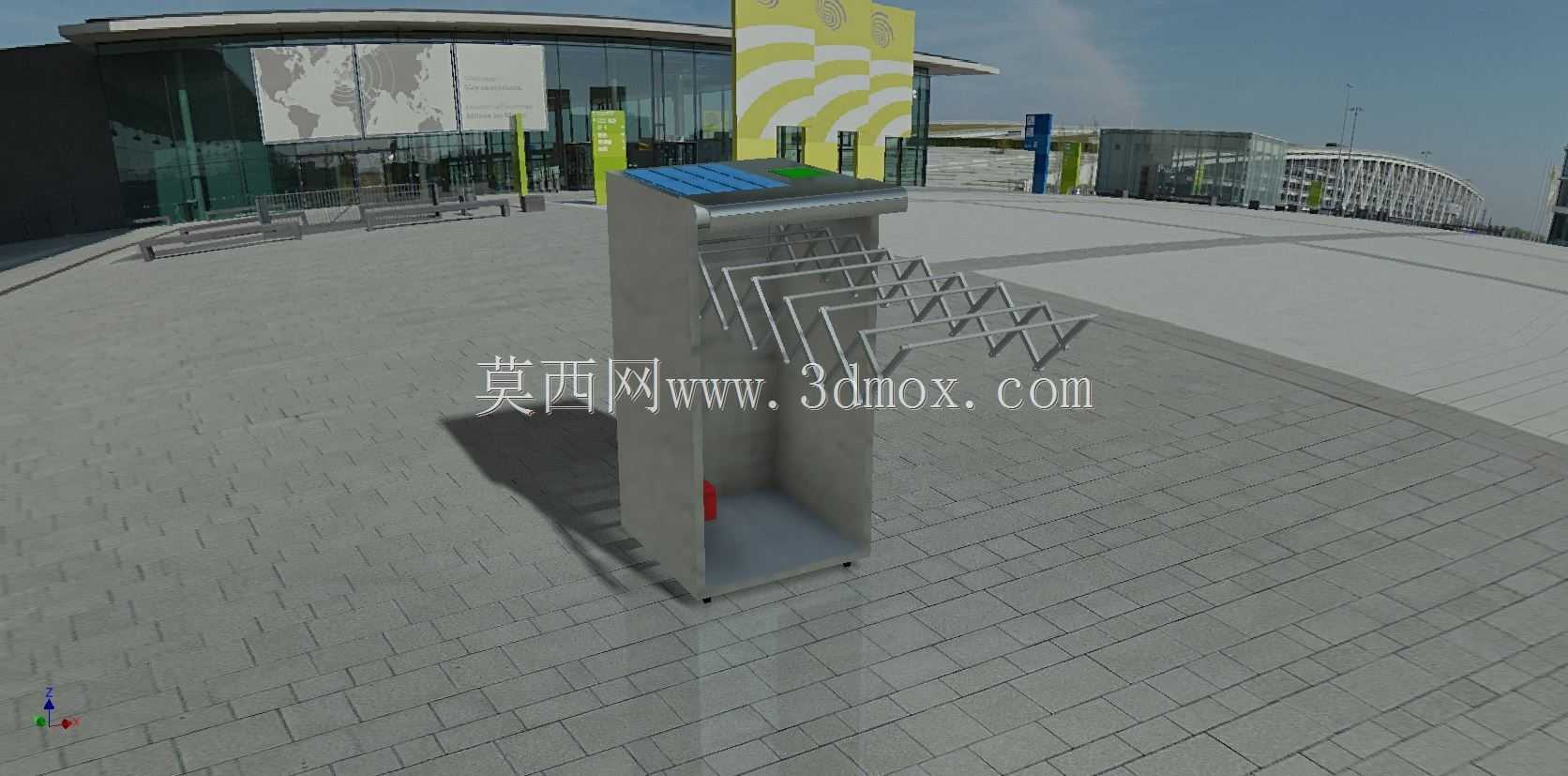

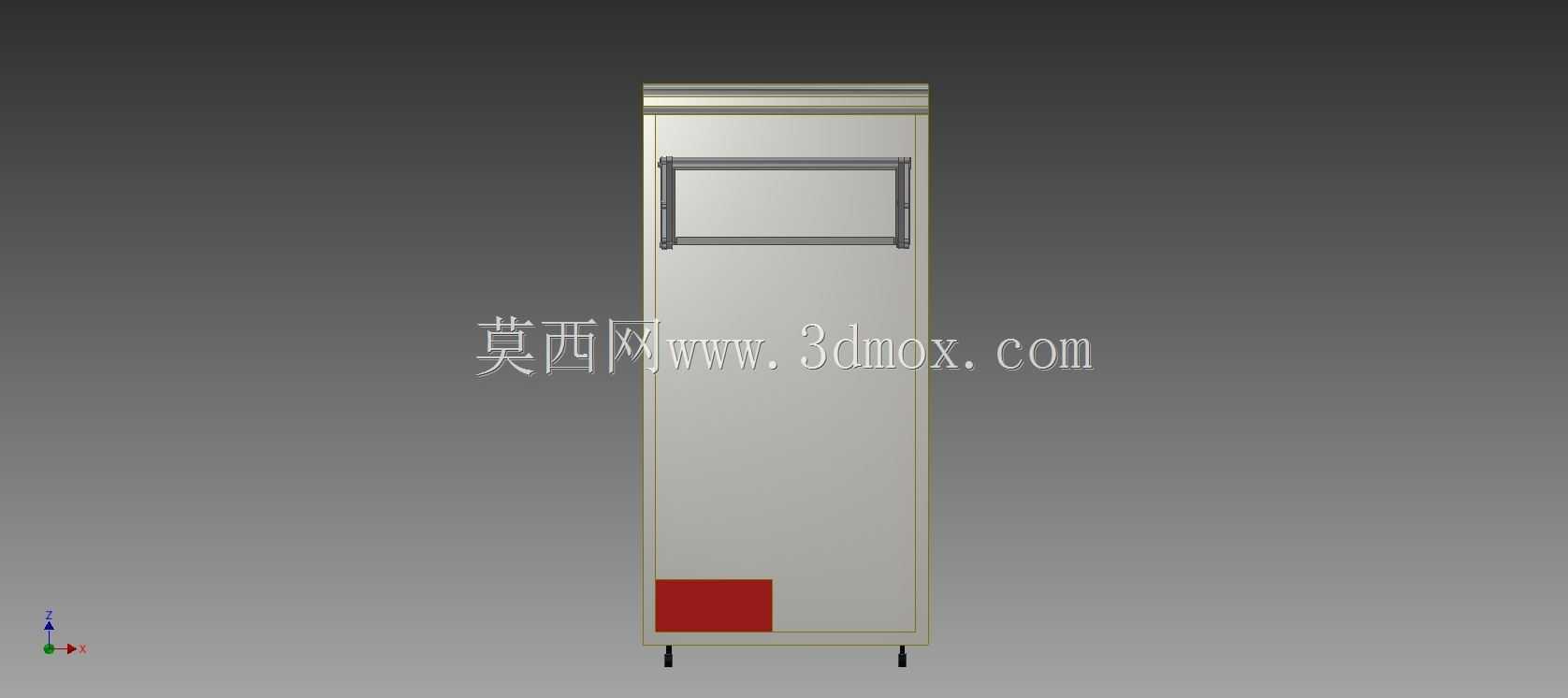

这款户外自动晾衣装置的设计初衷，是解决露天公共区域、社区洗衣房周边衣物晾晒受突发降雨影响的痛点，在结构设计阶段就充分考虑了户外长期使用的耐候性与安装适配性。设备整体采用立式柜式机架结构，主体框架采用冷轧钢板折弯焊接成型，外部做户外喷塑处理，可抵御日常日晒雨淋带来的锈蚀问题，整体占地宽度控制在0.8米以内，深度0.6米，整机高度约1.8米，安装时仅需通过底部四个膨胀螺栓与硬化地面固定，不需要额外搭建附属支撑结构，适配社区公共洗衣区、员工宿舍户外平台、城郊民宿院落等多种露天场地的安装边界条件。

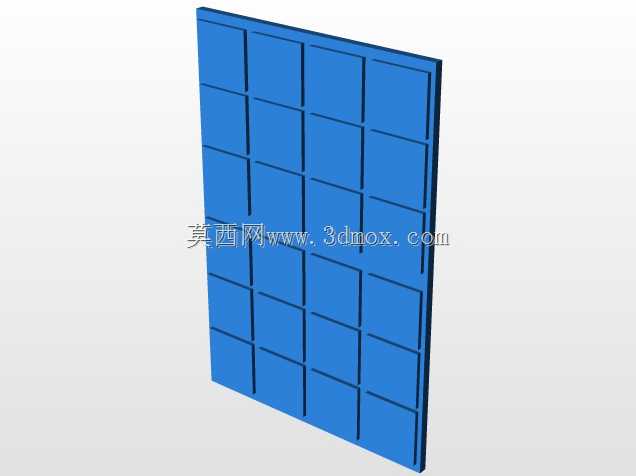

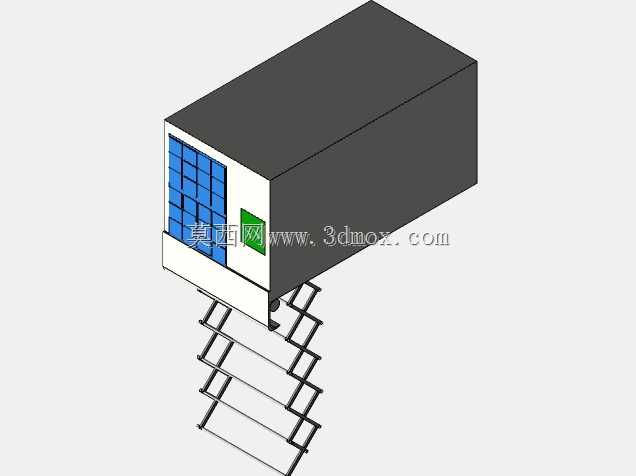

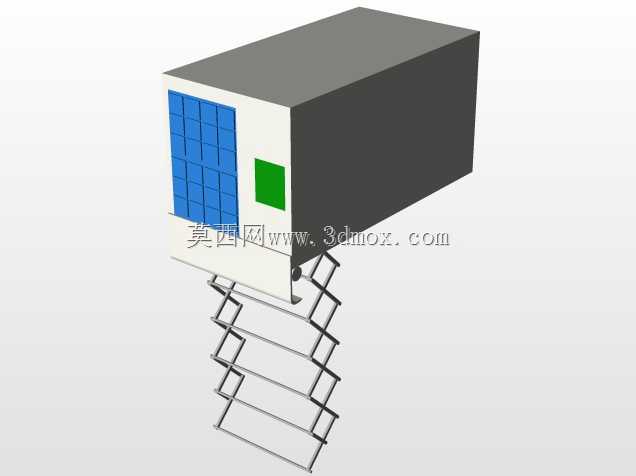

设备顶部集成了太阳能电池板与雨水探测模块，日常光照充足时，太阳能板可将光能转化为电能存储在机身内置的储能模块中，为整套自动收放机构与探测元件供电，无需额外布设市电线路，大幅降低老旧小区、户外零散场地的布线施工成本。雨水探测模块采用电容式感应原理，当检测到降雨信号时，控制单元会驱动内置的平行四边形连杆机构动作，将原本向外伸出的多组晾衣挂架匀速收回至机身内部的防雨舱内，整个收放行程控制在8秒内完成，避免晾晒的衣物被突发降雨打湿；待降雨停止、探测模块检测到表面无积水后，会延迟15分钟待挂架区域余水沥干，再自动将晾衣挂架伸出复位，继续完成衣物晾晒流程。

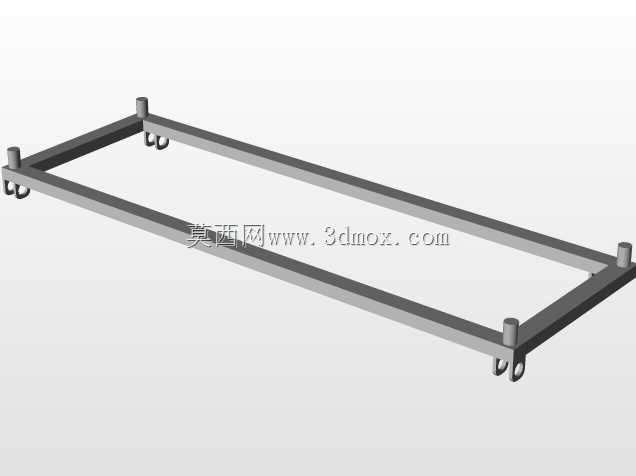

晾衣挂架部分采用多组平行排布的不锈钢方管弯折成型，单组挂架可承重5kg湿衣物，整机满载可同时承载12组挂架，满足单次多件衣物的晾晒需求，挂架伸出后与机身呈30度仰角，可避免衣物贴合机身影响通风晾晒效果，挂架表面做钝化处理，长期接触湿衣物也不会出现锈迹污染面料的问题。机身下部设置有集水托盘，收回挂架时衣物滴落的余水会汇入托盘内，通过托盘底部的导流孔排向设备外侧的地面，不会在机身内部积留滋生霉菌。在结构传动设计上，整套收放机构采用直流减速电机驱动齿轮齿条传动，配合直线导轨做运动导向，传动部件全部内置在机架的封闭腔体内，外部设置密封胶条阻隔雨水与灰尘侵入，可将传动部件的维护周期延长至2年以上，降低公共场景下的设备运维成本。设备的控制单元做了灌封防水处理，所有对外接线接口都采用航空防水插头，即使在暴雨天气下也不会出现电路短路故障，适配国内大部分地区的户外使用环境。
